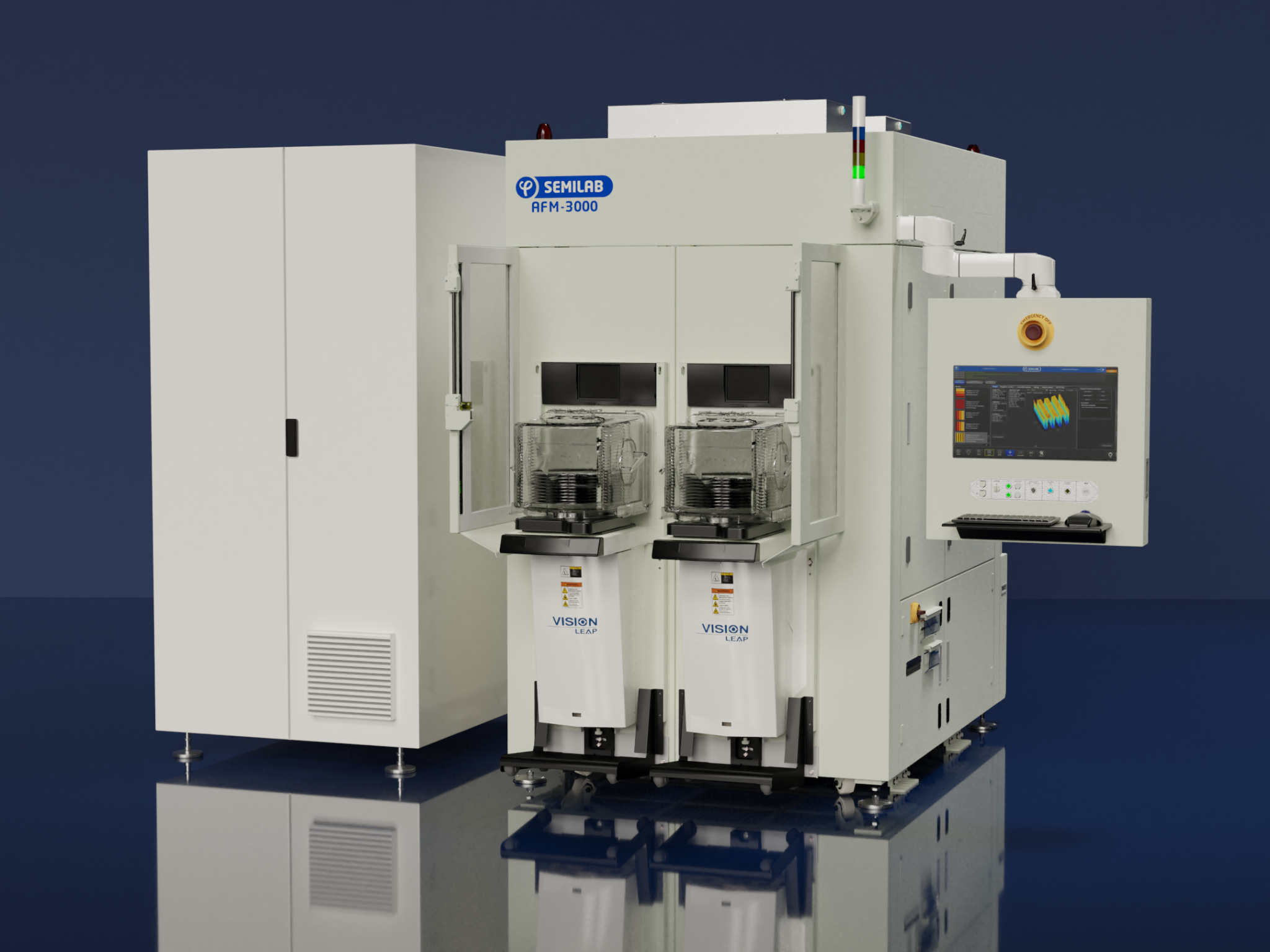

AFM-3000

Технические характеристики

AFM-3000 - это новейшее дополнение к семейству Semilab AFM, предлагающее полностью автоматизированное решение для 3D-нановизирования и контроля дефектов пластин. Этот надежный прибор соответствует промышленным стандартам для измерений микро- и наноструктур и оснащен современной платформой.

Система Semilab AFM-3000 предназначена для различных применений, в том числе:

Контроль частиц:

• Точная локализация дефектов с использованием метода рассеяния света (µPIT) на основе импортированных файлов KLARF.
• Контроль дефектов с помощью АСМ-сканера высокого разрешения.
• Управление технологическим процессом CMP:
• Последовательная и высоковоспроизводимая характеристика шероховатости для контроля качества полупроводниковых пластин размером до 12 дюймов (300 мм).

АСМ критических размеров:

Предоставляет подробную информацию о поверхности 3D-образца в микро- и наномасштабах.

Подходит для кремниевых и некремниевых пластин, тонких пленок и поверхностей с нанотопографией.

Основные характеристики:

• Обеспечивает высокое разрешение с субатомной точностью измерения с чрезвычайно низким уровнем шума.
• Обеспечивает стабильную и точную работу в настраиваемой, удобной для пользователя среде.
• Предложения виброизоляция поддерживает различные типы кантилеверов с превосходной скоростью сканирования.
• Оснащен измерителем контуров пластин для повторяемого и точного выравнивания.
• Включает в себя режим полного АСМ-профилометра пластин.
• Обеспечивает гибкость при настройке сканера с наконечником AFM для широкого диапазона сканирования.
• Вмещает образцы размером до 300 мм.

Дополнительные функции, такие как

• возможность анализа дефектов, сочетание АСМ-измерений высокого разрешения с метрологией контроля микрочастиц (µPIT) для немедленного определения дефектов.
• распознавание образов,
• замена кантилевера с квалификацией наконечника (до 10 000 замен наконечника без сбоев), и
• модуль экологического контроля.

AFM-3000 идеально подходит для различных промышленных применений контроля качества, включая:

• Производители пластин и приборов в полупроводниковой промышленности для контроля качества.
• Измерение шероховатости образцов после CMP (химико-механической полировки).
• Контроль и локализация дефектов.
• Исследовательские центры, занимающиеся нановизированием и контролем дефектов.
