Технические характеристики
Автоматизированная система контроля температуры кварцевых кристаллов на основе программного обеспечения
- За один прогон можно протестировать до 1280 устройств
- Доступны нестандартные размеры SMD
- Высокоскоростной вентилятор, установленный внутри крышки камеры, обеспечивает быструю выдержку температуры
- Измеряет более 75 различных параметров
- Параметры и характеристики соответствия кривой проверяются на соответствие легко определяемым пределам контроля качества
- Кристаллы различной частоты тестируются за один температурный цикл
- Все данные публикуются в базе данных Microsoft AccessTM и могут быть экспортированы в Microsoft Excel для пользовательского анализа данных
- Распечатки создаются с помощью Crystal Reports®.
Технические параметры
|
Параметр |
250B-2 |
250C-2 |
|
Диапазон частот |
15 кГц – 220 МГц |
15 кГц – 420 МГц |
|
Корреляция частоты |
± 1 ppm (типовое для серии) |
± 1 ppm (типовое для серии) |
|
Мощность кристалла |
1 нВт – 1000 мкВт (1 МГц – 50 МГц) |
1 нВт – 1000 мкВт (1 МГц – 50 МГц) |
|
1 нВт – 500 мкВт (>50 МГц – 200 МГц) |
1 нВт – 500 мкВт (>50 МГц – 200 МГц) |
|
|
Температурная стабильность |
± 0.1° C |
± 0.1° C |
|
Пример производительности |
5 температурных точек (-20, 0, 25, 50, 85°C), 1200 частей в час |
5 температурных точек (-20, 0, 25, 50, 85°C), 1200 частей в час |
- Сетевой анализатор S&A 250B-2 или 250C-2
- Два коммутационных контроллера S&A 2451
- Две камеры для температурных испытаний S&A 4220 (LCO2, LN2 или механическое холодильное охлаждение)
- Две тестовые головки Pi-сети стандарта IEC-444
- Системное программное обеспечение на базе Windows ®
- Системный контроллер
- Принтер (опционально)
|
Модель |
Стоимость, доллары США |
|

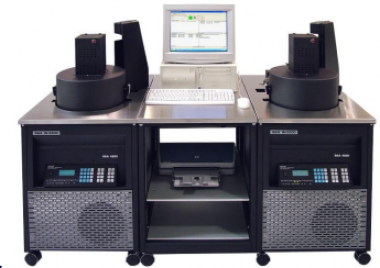

Двухкамерная система для температурного тестирования W-2200B |
По запросу |
