Технические характеристики
- Это оборудование позволяет шлифовать асферические линзы в оправе с поддержкой рамок до 8 дюймов, а также объединяет траектории черновой и чистовой шлифовки, что повышает стабильность качества обработки;
- Автоматический станок для двустороннего тонкого шлифования с двумя шпинделями и тремя позициями выполняет черновую и чистовую обработку одновременно, что значительно повышает производительность. Доступна опция оснащения одно- или двухконтактным измерительным датчиком.
Технические параметры
|
Метод шлифования |
Вращение пластины с продольным врезным шлифованием |
||
|
Конструкция |
2 шпинделя, 3 держателя пластин, 1 поворотный стол |
||
|
Размер шлифования |
Макс. диаметр |
мм |
Ø200 (Φ4"-Φ8") |
|
Диаметр шлифовального круга |
— |
мм |
Φ200 |
|
Шпиндель |
Количество |
шт. |
2 |
|
Мощность |
кВт |
4.2/5.5 |
|
|
Скорость вращения |
об/мин |
1000–6000 |
|
|
Ход по оси Z |
мм |
120 |
|
|
Разрешение по оси Z |
мкм |
0.1 |
|
|
Держатель пластин |
Фиксация |
— |
Вакуумный |
|
Тип |
— |
Многодырчатый керамический (6/8") |
|
|
Скорость вращения |
об/мин |
0–300 |
|
|
Количество |
шт. |
3 |
|
|
Точность шлифования |
Отклонение толщины внутри пластины |
мкм |
≤ 3 |
|
Отклонение толщины между пластинами |
мкм |
≤ ±3 |
|
|
Шероховатость поверхности (Ra) |
мкм |
≤ 0.02 (#2000, Si) |
|
|
Измерительный прибор |
Диапазон измерений (опция) |
мкм |
0–1800 |
|
Разрешение (опция) |
мкм |
0.1 |
|
|
Повторяемость (опция) |
мкм |
±0.5 |
|
|
Оборудование |
Габариты |
мм |
1200×1800×1950 |
|
Вес |
кг |
~3300 |
|
|
Модель |
Стоимость, доллары США |
|

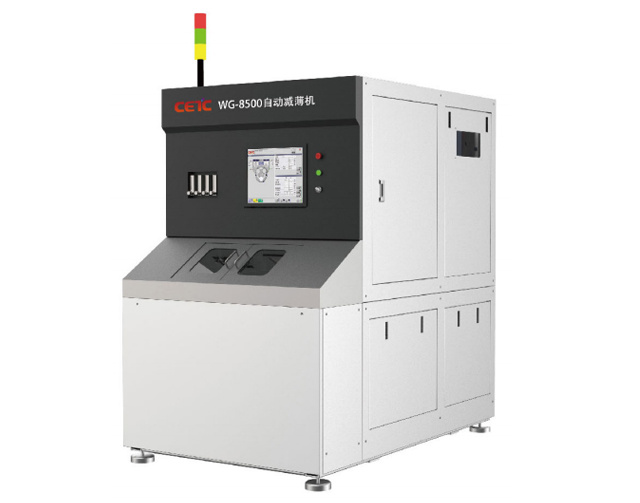

Автоматическая прореживающая машина WG-8500 |
По запросу |
