Технические характеристики
Станок для лазерной нарезки кубиками серии AS113S представляет собой специальное оборудование в процессе производства чип-резисторов 0201. Он подходит для процесса скрайбирования керамических подложек небольшого размера. Он использует высокоточную платформу линейного позиционирования и мощный лазер для достижения эффективного и стабильного полностью автоматического скрайбирования. Это оборудование оснащено высокоточной системой визуального выравнивания. Оно может наносить маркировку спереди и сзади, глядя на камеру вниз и вверх, а также обеспечивать перекрытие маркировки с обеих сторон.
Технические параметры
- Основные показатели.
|
Объем работ |
Перемещение по оси X/Y |
мм |
250/200 |
|
Размер подложки |
мм |
80*80 (опционально) |
|
|
Подчеркнуть параметры |
Скорость маркировки |
мм/с |
400 |
|
Глубина маркировки |
мкм |
20-150 |
|
|
Оптическая система |
Размер пятна |
мкм |
20 |
|
Длина волны лазера |
нм |
1070 |
|
|
Мощность лазера |
ш |
100 |
|
|
Точность фокусировки |
мкм |
<2 |
|
|
Верстак |
Точность позиционирования |
мкм |
<1,5 |
|
Точность вращения |
" |
1 |
|
|
Зрительная система |
Система изображений |
Двойная CCD-система |
|
|
Система управления |
плата PCI |
8-осевая высокоскоростная плата управления |
|
|
Механические параметры |
длина/ширина/высота |
м |
1,3/1,1/1,5 |
|
Вес оборудования |
кг |
980 |
- Особенности продукта.
|
Основные параметры |
Описание производительности. |
|
Качество нарезки |
Для скрайбинга 0201 морфология I и II скрайбирующих канавок соответствует глубине напыленного слоя и слоя термоклея в соотношении 1:1, глубина, ширина и т.д. должны соответствовать техническим требованиям, степень фрагментации после нарезки; <0,1%; |
|
Процесс нарезки кубиками |
1. Высота кратера регулируется в диапазоне 0–4 мкм. 2. Кратер имеет бороздчатую морфологию с глубиной борозд >3 мкм. |
|
Емкость |
На примере модели 0201 непрерывная производственная мощность передней и задней разметки составляет не менее 380 штук в день. |
|
Точность |
1. Точность нарезки кубиками всей машины составляет менее ± 5 мкм. 2. Ошибка значения шага межстрочного интервала составляет менее ± 0,5 мкм. 3. Перекрытие после скрайбинга составляет ≤5 мкм. |
|
Выбор устройства |
1. Используйте нарезной станок Xijin или аналогичный лазер (Fibo). 2. Линейная платформа использует такие известные бренды, как Dayin и Dongfang Motor. 3. Гарантийный срок более 3 лет. |
|
Конфигурация функции |
1. Машина для нарезки кубиками имеет собственную функцию графического редактирования, которая проста и удобна в эксплуатации и может отображать подсказки об ошибках ввода данных, напоминания о ненормальных параметрах и другие функции. 2. Ключевые параметры добавляются в управление разрешениями, чтобы избежать ошибок. |
|
Стабильность |
Машина для нарезки кубиками обладает хорошей стабильностью. После успешной отладки качество и процесс могут поддерживаться стабильно в течение длительного времени. В нормальных условиях эксплуатации она практически не отключается. После одного технического обслуживания она может работать более месяца. |
|
Модель |
Стоимость, доллары США |
|

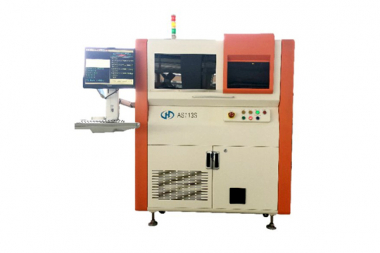

Инфракрасный лазерный станок для нарезки кубиками. |
Цена по запросу. |
