Технические характеристики
Основные характеристики：
- Оптимизируя двухосевой режим высокоэффективной резки, эффективность повышается примерно на 80% по сравнению с одноосным станком.
- Прецизионный импортный шариковый винт, линейная направляющая, решетчатая линейка в направлении Y с замкнутым контуром управления, высокоточный станок для длительного обслуживания.

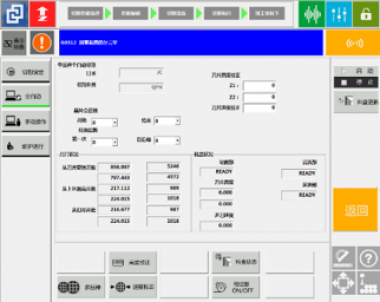

- Сенсорный обучающий графический интерфейс, имитационное отображение процесса редактирования, режим пре2рительной нарезки нескольких фрагментов, простое и удобное редактирование программы.
Расширенные функции：

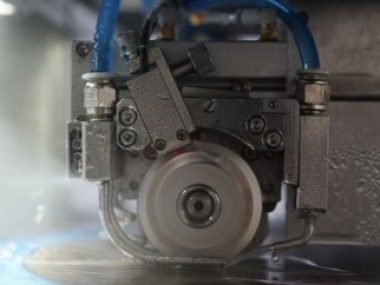

- Многосоставная резка двумя ножами одним и тем же диском;
- Режим ступенчатой резки (прорезание и резание двойным резцом);
- Функция самокоррекции неисправностей, многопозиционное обнаружение;
- Модуль автоматизации производства;
Применение：

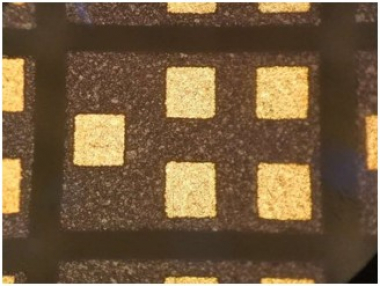

В основном используется для автоматической резки QFN, DFN, BGA, рамок светодиодных печатных плат, устройств оптической связи и других областей. Подходит для кварцевого стекла, оксида алюминия, керамики, печатных плат или каркаса упаковки и других материалов.
Другие характеристики :
Низкое давление, напор воды, сервопривод рабочего стола, сервопривод поворотного стола, привод шпинделя, система Высотомера, сигнализация о неисправности системы управления, предохранительный замок двери рабочей камеры, обнаружение утечки, контроль тока шпинделя, функция защиты от недостаточного разрежения.
Технические параметры
|
Максимальный рабочий размер |
мм |
ø 12"или квадрат 290 мм × 290 мм |
||
|
Ось X
|
Обрабатываемый диапазон |
мм |
290 |
|
|
Диапазон ввода скорости подачи |
мм/с |
0.1 - 600 |
||
|
Ось Y
|
Обрабатываемый диапазон |
мм |
290 |
|
|
Одноступенчатый прием |
мм |
0.0001 |
||
|
Точность позиционирования |
мм |
0,003 с точностью до /300, 0,002 2 с точностью до /5 |
||
|
Ось Z
|
Эффективное перемещение |
мм |
40 (ø2 "При разрезании лезвия) |
|
|
Мобильное Разрешение |
мм |
0.00005 |
||
|
Точность повторения |
мм |
0.001 |
||
|
Максимальный диаметр режущего лезвия для использования |
мм |
ø 58 |
||
|
Тета-ось |
Максимальный угол поворота |
град |
380 |
|
|
|
Точность определения угла наклона |
″ |
15 |
|
|
Главная ось
|
Номинальная выходная мощность |
кВт |
1,8 (или 2,4) при 30 000 мин-1 |
|
|
Номинальный крутящий момент |
Н･м |
0.48 |
||
|
Диапазон чисел оборотов |
мин-1 |
3,000 - 60,000 |
||
|
Максимальный размер фреймворка, который будет использоваться |
- |
квадрат 12 дюймов или 290 мм × 290 мм |
||
|
Другое Технические характеристики
|
Источник питания |
В |
Трехфазный ac 380 В ±10％ В дополнение к вышесказанному, необходимо настроить трансформатор |
|
|
Потребляемая мощность |
Время обработки |
кВт |
1.8 (эталонное значение) |
|
|
Время прогрева года |
кВт |
1.2 (эталонное значение) |
||
|
Максимальное Энергопотребление |
кВА |
5.5 |
||
|
Давление подачи сжатого воздуха |
Мпа |
0.5 - 0.8 |
||
|
Максимальное потребление сжатого воздуха |
Л/мин(ANR) |
250 |
||
|
Давление охлаждающей воды |
Мпа |
0.2 - 0.4 |
||
|
Максимальное потребление |
Л/мин |
6.0 |
||
|
Давление охлаждающей воды |
Мпа |
0.2 - 0.4 |
||
|
Максимальное потребление |
Л/мин |
3,0 ( при 0,3 МПа ) |
||
|
Объем вытяжного воздуха |
м3/мин |
1.5 |
||
|
Размер оборудования (Ш × Г × В) |
мм |
1,080×1,330×1,800 |
||
|
Вес оборудования |
кг |
около 1000 |
||
Условия использования:
- Пожалуйста, установите устройство при температуре 20 ~ 25 ° C (диапазон колебаний находится в пределах + 1 ° C); влажность в помещении менее 80%, конденсат отсутствует.
- Пожалуйста, используйте точку росы при давлении воздуха ниже -15 ° C, остаточное масло составляет 0,1 промилле, степень фильтрации выше 0,01 мкм / 99,5, чистый сжатый воздух.
- Пожалуйста, контролируйте температуру воды для резки при комнатной температуре + 2 ° C (в пределах + 1 ° C), а температуру охлаждающей воды такой же, как и при комнатной температуре (диапазон колебаний регулируется на уровне + 1 градуса Цельсия).
- Пожалуйста, избегайте воздействия силы тяжести оборудования и любой угрозы вибрации со стороны внешнего мира. Кроме того, пожалуйста, не устанавливайте оборудование рядом с вентилятором, вентиляционным отверстием, высокотемпературным устройством и устройством для производства масла.
- Пожалуйста, установите оборудование на водонепроницаемом полу и в месте с дренажной обработкой.
|
Модель |
Стоимость, доллары США |
|
AR8200 |
По запросу |
