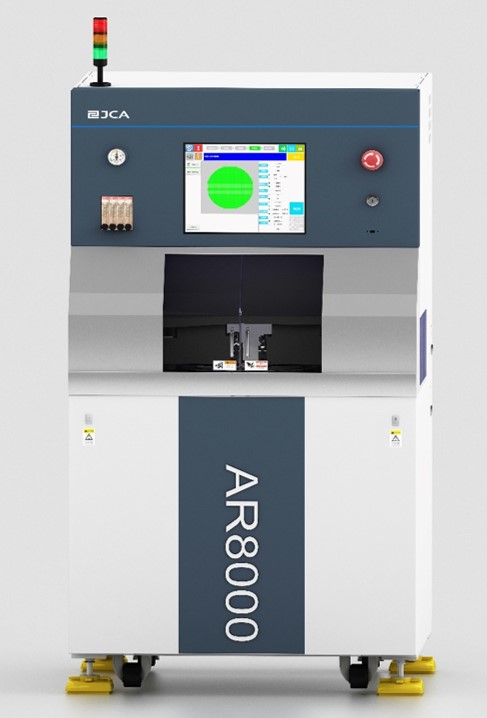

Оборудование для резки больших заготовок AR8000

Технические характеристики

Основные характеристики:

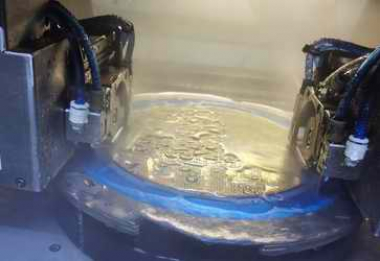

• Эффективность двухосевой обработки на 80% выше, чем у одноосного станка, а максимальный размер обработки составляет 310 x 310.
• Выбраны специальная режущая рама и рабочий стол, а продукты из подложки для большой упаковки нарезаются с помощью мультирезки и двойного ножа.
• Основная функциональная конфигурация:
• 2 стандартных импортных пневматических шпинделя высокой мощности мощностью 1,8 кВт, Шпиндель с высоким крутящим моментом может быть опционально 2,2 кВт;
• Бесконтактный Высотомер (NCS);
• Выбор функции обнаружения поломок лезвий (BBD);
• Двигатель DD с прямым приводом установлен на оси theta, которая отличается высокой точностью и высокой скоростью вращения.
• Имеет функцию высокоскоростного распознавания изображений, режим многократного выравнивания, быстрый поиск траектории резания обрабатываемых объектов, что экономит время и повышает эффективность.

Применение:

12-дюймовая микросхема, печатная плата керамика, стекло, ниобат лития, оксид алюминия, кварц Прецизионная резка таких материалов; широко используется. Интегральная схема IC (8-12 дюймов), светодиодная герметизация, QFN, DFN, BGA , оптико-электронная промышленность, связь и другие отрасли.

Расширенная функция:

 Алгоритм оптимизации автоматически реализует оптимальный режим резки в противоположном направлении.

Обработка нескольких деталей;

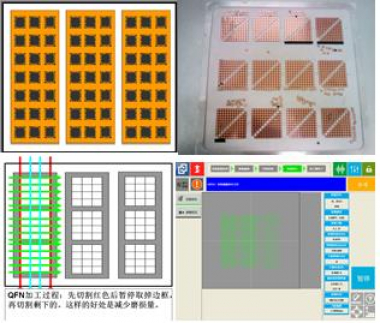

Сложная обработка: лестничная резка - две оси с использованием различных инструментов, один долбежный нож для осей, 2 ножа для обрезки вала для улучшения качества резки.

Технические параметры

Условия использования:

1. Пожалуйста, установите устройство при температуре 20 ~ 25 ° C (диапазон колебаний в пределах + 1 ° C); влажность в помещении менее 80%, конденсат отсутствует.
2. Пожалуйста, используйте точку росы при давлении воздуха ниже -15 ° C, остаточное масло составляет 0,1 промилле, степень фильтрации выше 0,01 мкм / 99,5, чистый сжатый воздух.
3. Пожалуйста, контролируйте температуру воды для резки при комнатной температуре + 2 ° C (в пределах + 1 ° C), а температуру охлаждающей воды такой же, как и при комнатной температуре (диапазон колебаний регулируется на уровне + 1 градуса Цельсия).
4. Пожалуйста, избегайте воздействия силы тяжести оборудования и любой угрозы вибрации со стороны внешнего мира. Кроме того, пожалуйста, не устанавливайте оборудование рядом с вентилятором, вентиляционным отверстием, высокотемпературным устройством и устройством для производства масла.
5. Пожалуйста, установите оборудование на водонепроницаемом полу и в месте с дренажной обработкой.
