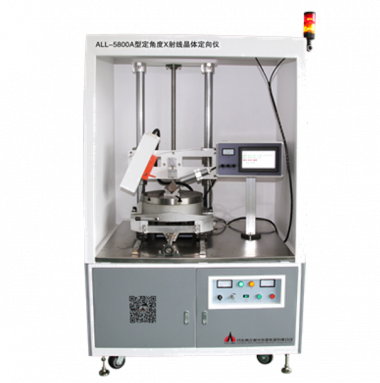

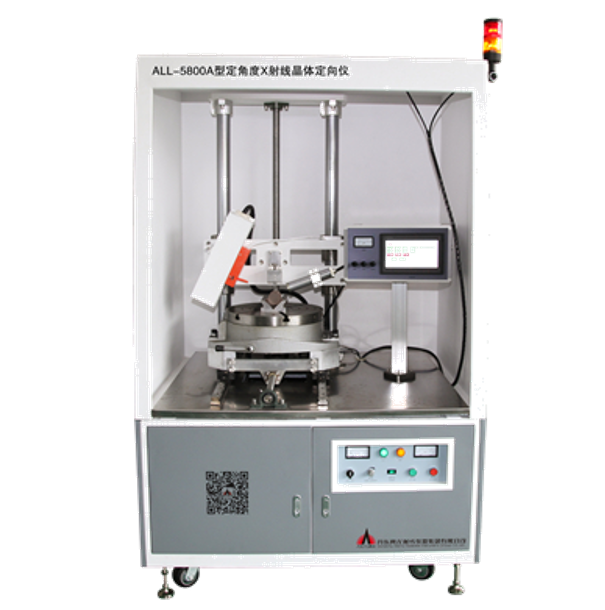

Рентгеновский кристаллический ориентатор ALL-5800A с фиксированным углом наклона

Технические характеристики

Прибор разработан и предназначен для обеспечения заказчиков сапфировыми слитками с фиксированным углом наклона для измерения направленного склеивания. Он решает проблему, заключающуюся в том, что кристаллы большого размера не могут быть измерены обычными направленными приборами для направленного склеивания, и обеспечивает точность направленного склеивания кристаллов большого размера.

Верхняя и нижняя подъемные системы прибора, а также передняя и задняя подачи приводятся в действие шаговыми двигателями. Управление простое, усовершенствованная программа ПЛК стабильна и надежна, частота отказов низкая, и он может работать непрерывно и безаварийно в течение длительного времени. Диапазон регулировки специального двумерного приспособления оборудования составляет ± 4 градуса, что позволяет эффективно регулировать ориентацию соединения слитка в пределах 200 кг. Оператор может легко регулировать угол измеряемой ориентации, а специальное симметричное фиксирующее устройство позволяет избежать ослабления приспособления, вызванного разрезанием или выемкой стержня. Функция поворота на 360 градусов удобна и точна одним щелчком мыши, что эффективно снижает интенсивность работы оператора, тем самым сокращая время на ориентацию отдельных деталей.

В приборе используется высококачественный датчик, который может автоматически ограничивать положение и повышать эффективность ориентации кристалла.

Технические параметры

• входной ток: однофазное переменное напряжение 220 В, 50 Гц, 0,5 кВт
• Рентгеновская трубка: медная мишень, воздушное охлаждение, напряжение трубки 30 КВ, ток трубки: 0 ~ 5 мА
• Счетчик: Счетчик Гейгера
• Постоянная времени: 1, 2, 3 передачи
• Отображение угла наклона: при наличии стандартной пленки или стандартной планки
• Регулировка угла наклона: специальное двумерное приспособление
• Положение обнаружения: при наличии измерительной ленты толщиной 0,5 мм
• Перемещение верстака вперед и назад: электрическое, автоматическое ограничение
• Вверх и вниз: электрический
• Вращение стола: электрическое
• Световые ворота: электрические
• Полная точность: ± 30"
• Размеры: 1025 мм (длина) X1230 мм (ширина) X1950 мм (высота)
• Вес прибора: 620 кг
