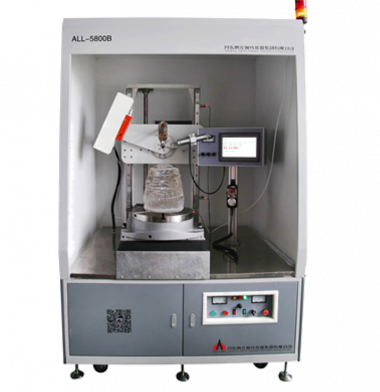

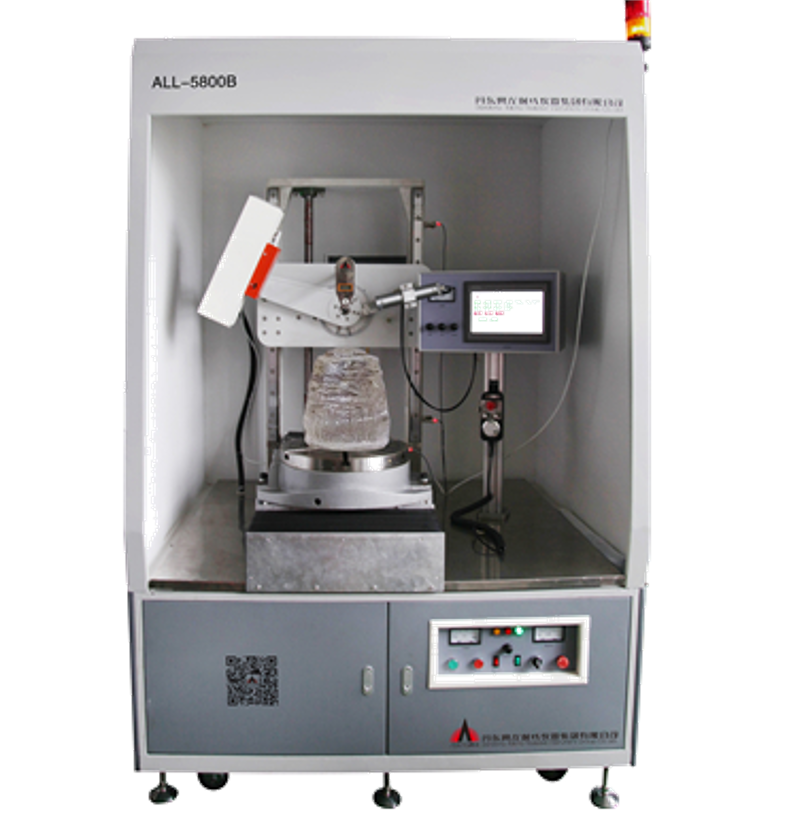

Многоугловой рентгеновский кристаллический ориентатор ALL-5800B

Технические характеристики

Прибор разработан и предназначен для слитков сапфира, которым необходимо измерять направленное соединение под несколькими углами, такими как A, C, R и M. Направления, и может измерять направленное соединение под углами кристаллов, таких как монокристаллы кремния и арсенид галлия. Это не только решает проблему невозможности измерения кристаллов большого размера под несколькими углами на одном станке, но и комплексно. Точность составляет ± 30" для обеспечения точности измерения кристаллов и направленного соединения. Это новый продукт передовой мехатронической интеграции в Китае.

Верхняя и нижняя подъемные системы прибора, передняя и задняя системы подачи и оптическая измерительная система приводятся в действие шаговыми двигателями. Управление простое, усовершенствованная программа ПЛК стабильна и надежна, частота отказов низкая, и прибор может работать непрерывно и безаварийно в течение длительного времени. Многоточечное ограничительное устройство датчика повышает стабильность. Диапазон регулировки специального двумерного приспособления оборудования составляет ± 4 градуса, что позволяет эффективно регулировать ориентацию соединения слитка в пределах 300 кг. Оператор может легко регулировать угол измеряемой ориентации, а специальное симметричное фиксирующее устройство позволяет избежать ослабления приспособления, вызванного разрезанием или выемкой стержня. Повторный осмотр с поворотом на 360 градусов удобен и точен одним щелчком мыши, что эффективно снижает интенсивность работы оператора, тем самым сокращая время на ориентацию отдельного слитка и повышая производительность.

Высокоточный энкодер Omron используется для записи производного угла и отображения его на сенсорном экране. В то же время угол поворота поворотного стола также отображается в режиме реального времени. Он может быть автоматически ориентирован под несколькими углами, что снижает количество человеческих ошибок и повышает эффективность обнаружения.

Технические параметры

• Входной ток: однофазное переменное напряжение 220 В, 50 Гц, 1 кВт
• Рентгеновская трубка: медная мишень с воздушным охлаждением, напряжение трубки 30 КВ, ток трубки: 0 ~ 5 мА
• Счетчик: Счетчик Гейгера
• Постоянная времени: 1, 2, 3 передачи
• Регулировка угла наклона: специальное двумерное приспособление
• Положение обнаружения: цифровой дисплей показывает 0 цифр
• Перемещение верстака спереди и сзади: электрическое, автоматическое ограничение
• Вверх и вниз: электрический
• Вращение стола : электрическое
• Световые ворота: электрические
• Всесторонняя точность составляет: ± 30"
• Размеры: 1390 (длина) × 1215 (ширина) × 2126 (высота) мм
• Вес прибора: 570 кг
