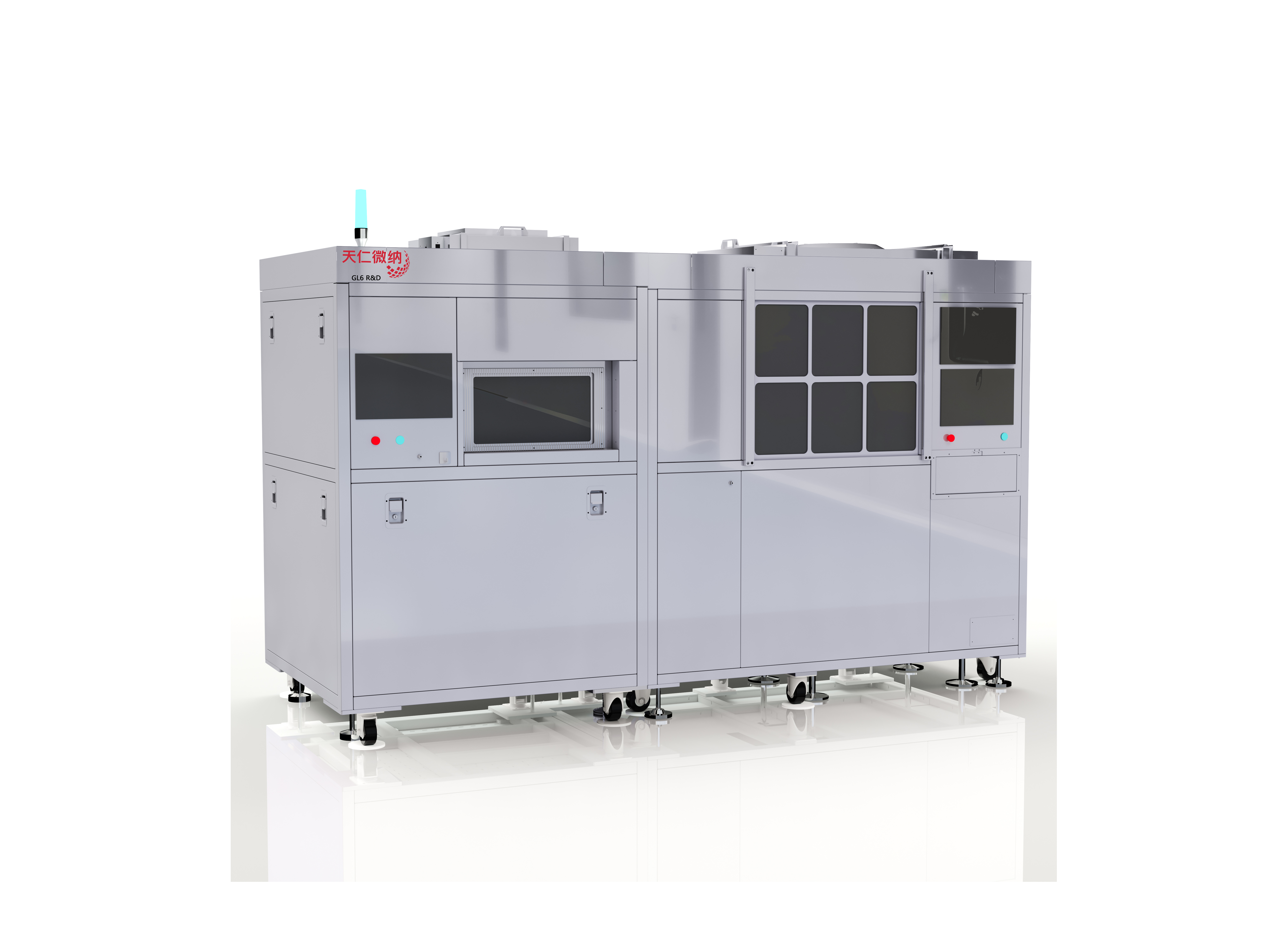

Многофункциональное оборудование для литографии наноимпринтов

Высокоточный модуль УФ-наноимпринтинга позволяет печатать микро-наноструктуры с высокой точностью и высоким соотношением сторон на пластинах с помощью клея для тиснения, нанесенного методом отжима. Благодаря таким технологиям, как система прецизионного дозирования и автоматическое параллельное управление формой и подложкой-APC, модуль тиснения WLO может обеспечивать точность тиснения, однородность и производительность микрооптических устройств, таких как микролинзы на уровне пластин, и в то же время он также может осуществлять укладку на уровне пластин.

Технические характеристики

• Следуя системе процессов и материалов оборудования для массового тиснения Tianren micro-nano, разработанный процесс может быть беспрепятственно перенесен на оборудование массового производства для производства;
• Может быть гибко оснащен высокоточными модулями УФ-нано-тиснения, оптического тиснения на уровне пластины и термического тиснения, а также может быстро переключаться между различными режимами тиснения;
• Подходит для пластин диаметром менее 200 мм;
• Гибкая композитная рабочая форма автоматически копируется в оборудовании для снижения затрат на использование форм для нано-тиснения большой площади;
• Высокоточный режим УФ-тиснения позволяет реализовать автоматическое тиснение, автоматическую экспозицию и отверждение, а также автоматическое высвобождение формы;
• Режим тиснения WLO использует технологию параллельного управления подложкой APC active mold для обеспечения равномерности тиснения пластин большой площади TTV со встроенной функцией автоматического дозирования;
• В режиме горячего тиснения используется равномерное давление газа, а давление тиснения может составлять 50 бар (можно настроить 80 бар) для обеспечения равномерного структурного заполнения большой площади. Модуль может реализовывать процесс УФ-тиснения или термического тиснения соответственно, и комбинированный процесс УФ-тиснения, термического тиснения также может быть реализован одновременно на месте;
• Стандартный мощный ультрафиолетовый светодиодный источник поверхностного освещения (365 нм, интенсивность света 300 МВт/см²), который поддерживает различные коммерческие материалы для наноимпринтов;
• Дополнительная система выравнивания подложки пресс-формы.
