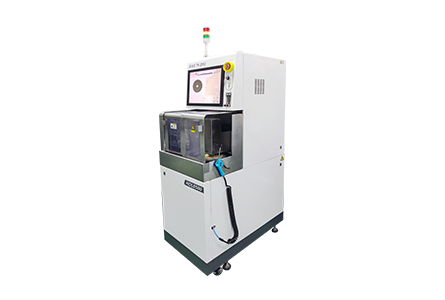

Модель устройства: DSI-S-HDL8500
Применение: Он подходит для резки кремния, керамики, стекла, арсенида галлия, фосфида индия, эпоксидной смолы (QFN, DFN и другой упаковки) и других материалов, и вся серия совместима с диапазоном 6-12 дюймов.
Технические характеристики
- Размер внешнего вида стремится к миниатюризации, небольшой занимаемой площади и большому ходу резки.
- Оснащен NCS, BBD, модулем обнаружения утечек, модулем дистанционного управления, интеллектуальным и эффективным для удовлетворения потребностей клиентов.
- Мощный шпиндель, высокоскоростной и высокоточный двигатель, значительно повышает эффективность производства.
- Эффективное автоматическое выравнивание, автоматическое распознавание следов инструмента и функция обнаружения выкрашивания кромок
- Различные режимы резки могут быть выбраны произвольно, оснащены системой управления данными и журналами для мониторинга состояния производства в любое время.
- Оснащен 17-дюймовым сенсорным дисплеем для отображения дополнительной информации.
Технические параметры
|
Шпиндель |
Оборотов в минуту |
10000-40000 |
Система выравни |
Источник света подсветки |
Коаксиальный + кольцевой |
|
Выходная мощность, кВт |
2 |
Увеличение объектива |
6Х + 0,8Х |
||
|
Ось абсцисс |
Эффективный ход, мм |
152 |
дисплей |
17-дюймовый |
|
|
Скорость резания, мм/с |
0.01-800 |
Операци |
Система управления |
Карта управления движением GALIL |
|
|
Ось y |
Эффективный ход, мм |
152 |
Операционная система |
Windows 7 |
|
|
Одноступенчатая точность, мм |
0.001/5 |
Язык |
Китайский |
||
|
Кумулятивная погрешность, мм |
0.002/152 |
Размеры обработки |
Рабочие размеры |
Ø6" или □ 152×152 |
|
|
Ось z |
Эффективный ход, мм |
Макс35 |
Круглый верстак |
Ø6" |
|
|
Повторяемость в мм |
0.001 |
Квадратный верстак |
152мм×152мм |
||
|
Максимальный размер инструмента, мм |
Ø58 |
электро |
электропитание |
Однофазный переменный ток 220 В±10% |
|
|
Ось Т |
Угловой диапазон град |
Макс330 |
Подача воздуха |
Давление сжатого воздуха |
0,5-0,7 МПа |
|
Повторяемость, град |
±0.001 |
Расход сжатого воздуха |
200 л/мин |
||
|
функция |
Автоматическое выравнивание |
Стандарт |
воды с верховьев |
Сокращение расхода воды |
4,0 л/мин |
|
Автоматическое распознавание следов от ножа |
Стандарт |
Расход охлаждающей воды шпинделя |
2,0 л/мин |
||
|
Автоматическая коррекция положения |
Стандарт |
Размеры |
Объем, мм |
490Х |
|
|
Альтиметрия NCS |
Стандарт |
Вес нетто, кг |
Около 600 |

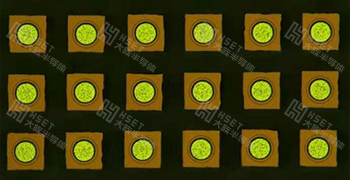

Эффект обработки:
|
Модель |
Стоимость, доллары США |
|
DSI-S-HDL8500 |
По запросу |
