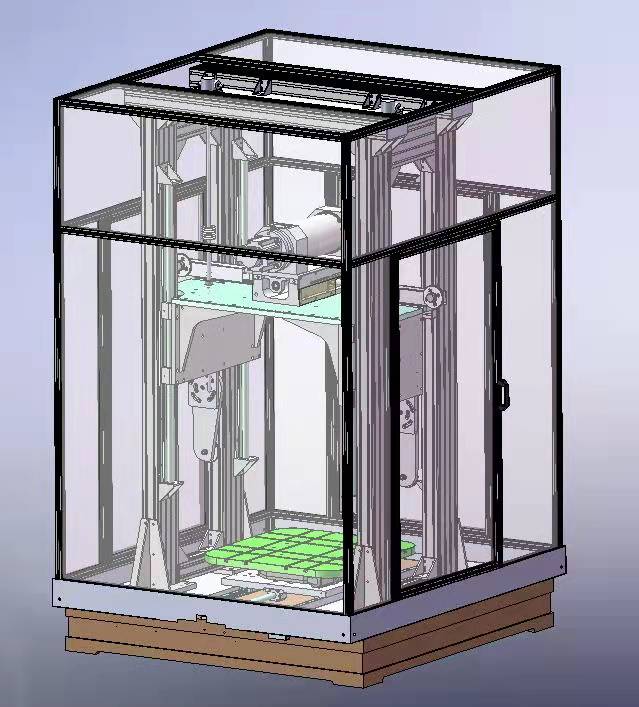

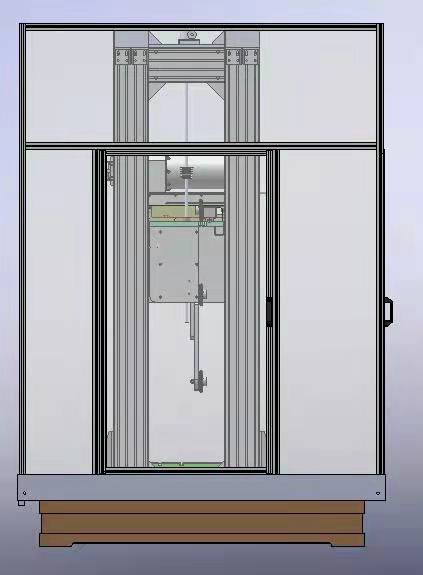

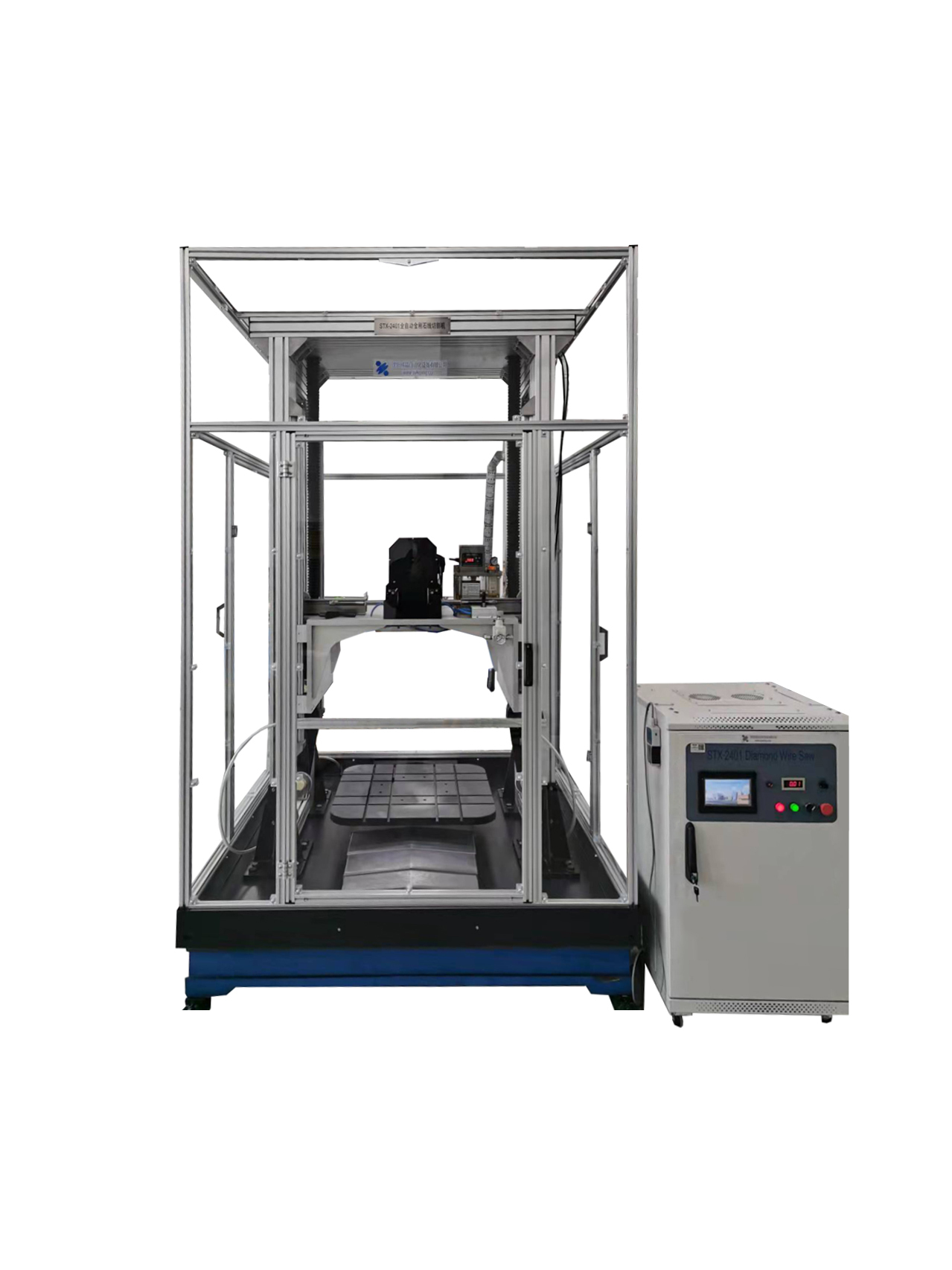

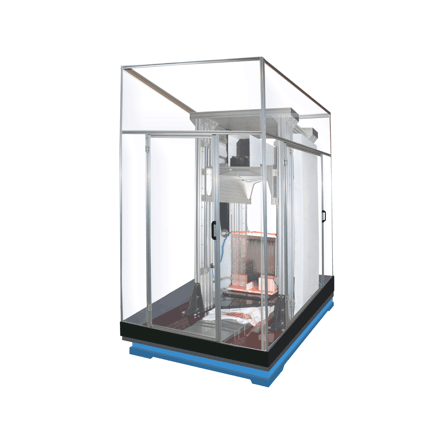

Алмазная канатная пила для резки Макс. 600 мм с защитной крышкой

Название продукта

SТХ-2401Б&NBSP ;Полностью автоматическая алмазная канатная пила

Режим продукта

SТХ-2401Б

Условия монтажа

1. Это оборудование должно использоваться на высоте не более 1000 м при температуре 25 ℃ ± 15 ℃ и относительной влажности 55%Rh±10%Rh.

2. Вода: нет данных

3. Электричество: 220В, 50 Гц.

4. Газ: источник воздуха (0-1Mpa)

5. Размер верстака: 1700мм*2200мм*2600мм

6. Вентиляция: требуется

Основные параметры

(Технические характеристики)

1. Источник питания: 220 В, 50 Гц.

2. Мощность всей машины: <4100 Вт

3. Мощность серводвигателя шпинделя: 2kW.

4. Марка серводвигателя оси Y, Z, R: Панасоник

5. Система управления и режим управления: PLC, сенсорный экран

① В интерфейсе ручного управления:

Z: 1～150 мм/мин.

Y: 1～500 мм/мин.

R: 1～200º/мин.

② В интерфейсе автоматического управления:

Диапазон настройки скорости резки: 0,05～30 мм/мин

Время резки: диапазон настройки от 1 до 99 раз

Обратная скорость: 1～150 мм/мин

6. Режим отображения: цифровой дисплей

7. Устройство контроля безопасности: автоматическая остановка при отключении, аварийный выключатель.

8. Общая длина режущей проволоки: ≤270 м.

9. Диаметр режущей проволоки: ≤0,45 мм.

10. Скорость подачи режущей проволоки: регулируемая от 0 до 8 м/с.

11. Расстояние перемещения по оси Z: ≤680 мм.

12. Расстояние перемещения по оси Y: ≤650 мм.

13. Точность индикации подачи по оси Y: 0,01 мм.

14. Скорость подачи по оси Z: 1 мм/мин-150 мм/мин.

15. Скорость резки: 0,05-30 мм/мин.

16. Режим натяжения: пневматическое натяжение, с диапазоном регулировки давления натяжного воздуха 0,1-0,4 МПа.

17. регулируемое расстояние между направляющими колесами: 900-530мм

18. диапазон регулируемого крутящего момента установщика проволоки: 0-2,4 Нм.

19. размер верстака: 700мм×700мм

20. Угол поворота верстака: 0-360°

21. Точность поворотного позиционирования верстака: ±0,1°.

22. Размер образца для резки: Ø600 мм × 650 мм (макс.)

23. Нагрузка на верстак: 600 кг (макс.)

Размер и вес

Размер: 2082мм×1500мм×2481мм

Вес: около 1600 кг

Функции и приложения

1. Керамические материалы: керамика из оксида алюминия, керамика из оксида цинка, керамика из оксида циркония, целевая керамика, сотовая керамика, полупроводниковая керамика, проводящая керамика, непроводящая керамика и т. д.

2. Кристаллический материал: графит, кристалл кремния (солнечный поликремний, монокристаллический кремний), сапфир, кристалл оксида алюминия, кристалл инфракрасного стекла, кристалл оксида алюминия, кристалл карбида кремния, кристалл йодида цезия и т. д.

3. Стеклянные материалы: халькогенидное стекло, оптическое стекло, кварцевое стекло, инфракрасное стекло, стеклянная трубка и т. д.

4. Металлические материалы: железо, алюминий, медь, титановый сплав, магниевый сплав и другие металлы и сплавы, цветные металлы (сульфид цинка, феррит) и др.

5. Композитные материалы: плиты ПВХ, композитный материал из углеродного волокна, композитный материал из стекловолокна и т. д.

6. Каменный материал: прецизионная резка натурального камня, нефрита, метеорита, жадеита/изумруда, агата и т. д.

Точные срезы различных ценных материалов; геологические срезы, геологические срезы (осадочные породы, магматические породы, метаморфические породы, руды) и другие квадратные срезы.

7. Термоэлектрические материалы: теллурид висмута, теллурид свинца, кремнийгерманиевый сплав и др.

8. Инфракрасные оптические материалы: селенид цинка, сульфид цинка, кремний, германий и другие кристаллы.

9. Биомедицинские материалы: биопластифицированные срезы препаратов (органы человека и животных, комбинированные срезы мягких и твердых тканей челюстей, наблюдения имплантатов, зубных коронок и мостовидных протезов, зубов и других гистологических препаратов);

Ортопедические срезы мягких и твердых тканей суставов (бедро, тазобедренный сустав, тело позвонка и другие свежие ткани и твердые ткани, гистологические образцы кости с имплантатами и др.);

Срезы сердечно-сосудистых и цереброваскулярных стентов, срезы конкрементов и другие срезы медицинских тканей

Примечание. Прецизионная резка может выполняться для материалов с твердостью меньше, чем у алмазного каната.

№

Имя

Кол-во

Картинка

1

Алмазный канат (2500 м)

1 шт

2

Дистанционное управление

1 шт

3

Циркуляционный бак охлаждающей жидкости

1 шт

Включая водяной насос, шланг и разъем

4

Водозащитная крышка

1 комплект

Используется с обеих сторон пилы и на намотчике

5

Установщик проводов

1 комплект

№

Имя

Функциональный тип

1

Алмазная режущая проволока

(Ø0,125,Ø0,25,Ø0,35,Ø0,42 мм)

(необязательный)

2

Масло для резки

(необязательный)

3

Безмасляный воздушный компрессор

(необязательный)

4

Однокристальный пеленгатор DX -100

(необязательный)

5

Пылезащитный чехол

(необязательный)

Модель:

Стоимость:

Алмазная канатная пила для резки Макс. 600 мм с защитной крышкой

По запросу
