Алмазная канатная пила для резки Макс. 600 мм

Наименование продукта

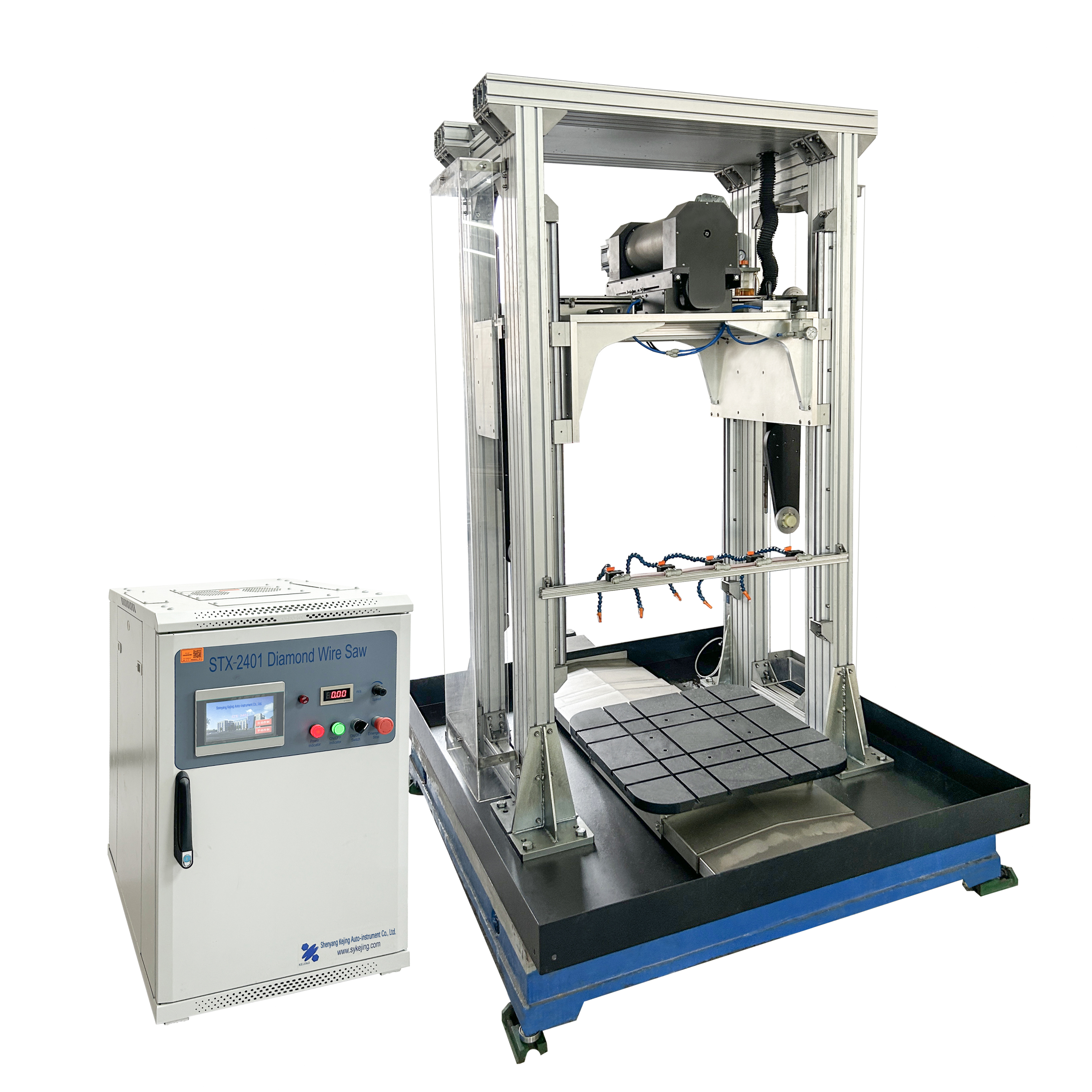

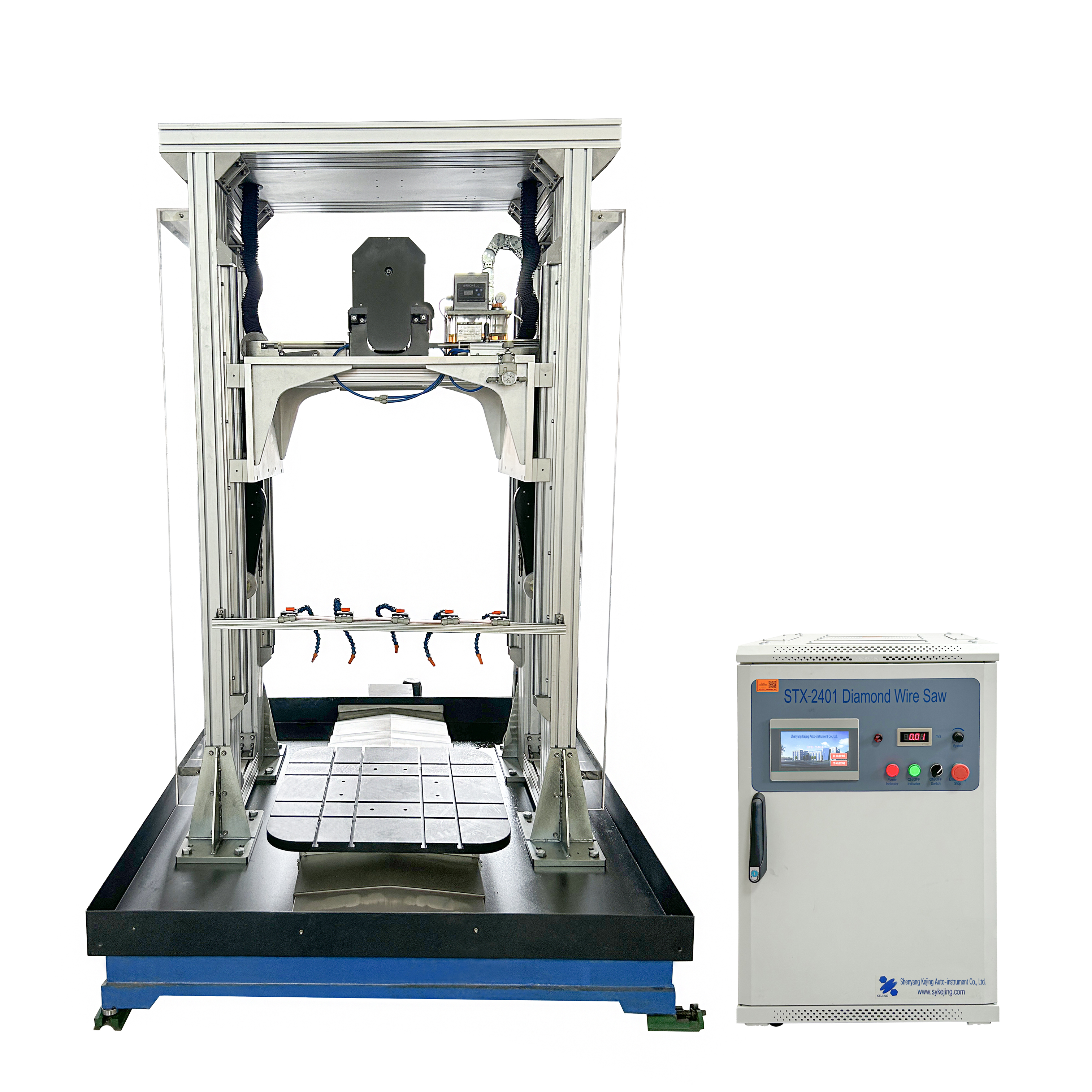

STX-2401 Полностью автоматическая алмазная канатная пила

Модель продукта

SТХ-2401

Условия установки

1. Это оборудование необходимо использовать при температуре 0-45 ° C и влажности 10-85% относительной влажности (при 25 ° C без конденсации)

2. Вокруг оборудования нет сильного источника и агрессивного газа.

3. Охлаждающая жидкость: необходимо (рекомендуется охлаждающее масло)

4. Электричество: 220 В переменного тока, 50 Гц, 10 А должно быть хорошо заземлено.

5. Газ: источник воздуха ≥0,6 МПа

6. Размер верстака: Нет / Д

7. Вентиляция: нет особых требований

Основные параметры

(Технические характеристики)

1. Источник питания: 220 В, 50 Гц, 16 А

2. Мощность всей машины: <4100 Вт

3. Мощность серводвигателя шпинделя: IN3φAC125V 1,5 кВт 8,0 А

4. Двигатель оси Z, R: серводвигатель

5. Двигатель оси Y: высокоточный шаговый двигатель

6. Система управления и режим управления: ПЛК, сенсорный экран

7. Режим отображения: цифровой дисплей

8. Устройство управления безопасностью: автоматическая остановка при отключении, аварийный выключатель

9. Общая длина режущей проволоки: ≤270 м

10. Диаметр режущей проволоки: ≤0,45 мм

11. Скорость подачи режущей проволоки: 0-8 м/с регулируется

12. Расстояние перемещения по оси Z: ≤680 мм

13. Расстояние перемещения по оси Y: ≤660 мм

14. Точность индикации подачи по оси Y: 0,01 мм

15. Скорость подачи по оси Z: 1 мм/мин-150мм/мин

16. Скорость резки: 0,05-30 мм / мин

17. Режим натяжения: пневматическое натяжение, с диапазоном регулировки давления натяжного воздуха 0,1-0,4 МПа

18. Расстояние между направляющими колесами: 900 мм

19. Регулируемый диапазон крутящего момента установщика проводов: 0-2,4 Нм

20. Размер верстака: 700 мм×700 мм

21. Угол поворота верстака: 0-360°

22. Точность позиционирования верстака: ±0,1°

23. Размер образца резки: Ø600 мм×650 мм (макс.)

24. Нагрузка на верстак: 600 кг (макс.)

Размеры и вес

Размер: 2082 мм×1500 мм×2481 мм

Вес: около 1600кг

Функции и применение

1. Керамические материалы: керамика из оксида алюминия, керамика из оксида цинка, керамика из оксида циркония, мишенная керамика, сотовая керамика, полупроводниковая керамика, проводящая керамика, непроводящая керамика и т. Д.

2. Кристаллический материал: графит, кристалл кремния (солнечный поликремний, монокристаллический кремний), сапфир, кристалл оксида алюминия, кристалл инфракрасного стекла, кристалл оксида алюминия, кристалл карбида кремния, кристалл йодида цезия и т. Д.

3. Стеклянные материалы: халькогенидное стекло, оптическое стекло, кварцевое стекло, инфракрасное стекло, стеклянная трубка и т. Д.

4. Металлические материалы: железо, алюминий, медь, титановый сплав, магниевый сплав и другие металлы и сплавы, цветные металлы (сульфид цинка, феррит) и т. Д.

5. Композитные материалы: плита ПВХ, композитный материал из углеродного волокна, композитный материал из стекловолокна и т. Д.

6. Материал горной породы: прецизионная резка природного камня, нефрита, метеорита, жадеита / изумруда, агата и т. Д.

Точные срезы различных ценных материалов; геологические срезы, геологические срезы (осадочные породы, магматические породы, метаморфические породы, руда) и другие квадратные срезы

7. Термоэлектрические материалы: теллурид висмута, теллурид свинца, кремниево-германиевый сплав и т. Д.

8. Инфракрасные оптические материалы: селенид цинка, сульфид цинка, кремний, германий и другие кристаллы

9. Биомедицинские материалы: биопластифицированные срезы образцов (органы человека и животных, комбинированные срезы мягких и твердых тканей челюсти, наблюдение за имплантатами, зубные коронки и мосты, зубы и другие гистологические образцы);

Ортопедические срезы мягких и твердых суставов (бедренные, тазобедренные, позвоночные и другие свежие и твердые ткани, костные гистологические образцы с имплантатами и т.д.);

Сердечно-сосудистые и цереброваскулярные стенты, срезы конкрементов и другие срезы медицинских тканей;

Примечание: Прецизионную резку можно выполнять для материалов с твердостью меньше, чем алмазная проволока.

№

Имя

Количество

1

Алмазная проволока (2500 м)

1 шт

2

Дистанционное управление

1 шт

3

Циркуляционный бак охлаждающей жидкости

1 шт

Включая водяной насос, шланг и соединитель

4

Водонепроницаемый чехол

1 комплект

Используется с обеих сторон пилы и на намотчике

5

Установщик проводов

1 комплект

№

Имя

Функциональный тип

1

Алмазная режущая проволока

(Ø0.125, Ø0.25, Ø0.35, Ø0.42мм)

(необязательно)

2

Смазочно-охлаждающая жидкость

（необязательный）

3

Безмасляный воздушный компрессор без звука

（необязательный）

4

Монокристаллический пеленгатор DX-100

（необязательный）

5

Пылезащитный чехол

（необязательный）

Модель:

Стоимость:

Алмазная канатная пила для резки Макс. 600 мм

По запросу
