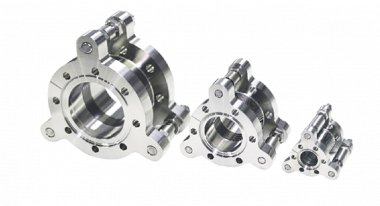

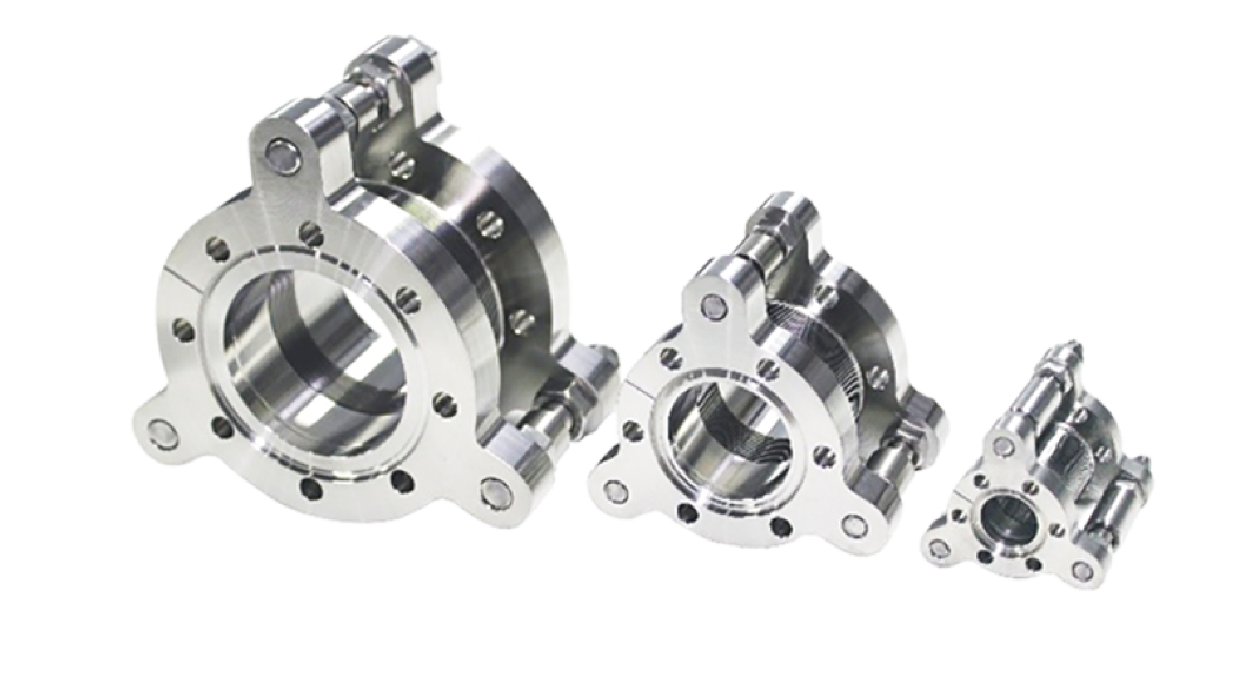

Регулируемый фланец

Технические характеристики

Регулируемый фланец предназначен для корректировки расстояния и угла между двумя фланцами, устранения погрешностей, возникающих при обработке и сварке, которые могут привести к несовпадению при стыковке. Это устройство широко применяется в системах сверхвысокого вакуума. В данной модели используются стандартные CF-фланцы, все модификации которых обеспечивают возможность регулировки в осевом направлении на ±5 мм и в радиальном направлении на ±3°.

Особенности:

• Рабочий диапазон давления: от 1 бар до 10⁻¹¹ мбар;
• Максимальная температура обжига: 200°C;
• Материал сварных волнообразных труб: нержавеющая сталь SS316L;
• Тип устанавливаемых фланцев: CF-фланцы с проходным отверстием;
• Диапазон регулировки угла: ±3°;
• Диапазон осевой регулировки: ±5 мм;
• Монтаж: возможность установки в любом направлении.

Технические параметры
