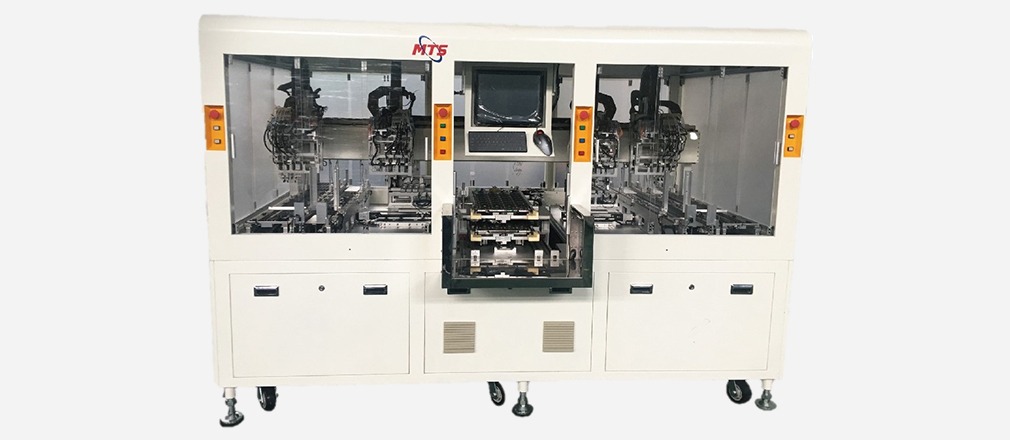

Автоматический погрузочно-разгрузочный аппарат линейного типа MTS-ALUP-Series

Технические характеристики

MTS-ALUP-Series — это высокопроизводительное автоматизированное оборудование для загрузки/выгрузки линейного типа с исключительной стабильностью работы, разработанное и производимое нашей компанией. Оператор вручную помещает в устройство лоток JEDEC Tray с микросхемами и тестовую плату BIB. Система предлагает два режима работы: в первом режиме транспортировочный модуль автоматически извлекает чипы из лотка и устанавливает их в контактные площадки тестовой платы, после полного заполнения оператор извлекает готовую плату BIB; во втором режиме система извлекает протестированные микросхемы и сортирует их в соответствующие лотки (OK/NG) согласно результатам тестирования, после чего оператор удаляет отработанную плату или заполненные лотки. Данное решение минимизирует ручной труд, исключает ошибки ручной обработки и существенно повышает производственную эффективность.

• Поддержка различных типов и размеров BIB-плат;
• Автоматическая регулировка расстояния и угла захвата;
• Оптимизированная технология "мягкого и жесткого" захвата;
• Высокопроизводительная ось Y системы Pick&Place;
• Мощная система визуального позиционирования;
• Режим высокоскоростной прецизионной работы;
• Габариты оборудования: 2740×1830×1900 мм;
• Вес установки: 1500 кг;
• Количество захватных головок: ≥ 8 единиц;
• Поддерживаемый размер чипов: от 7×7 до 20×20 мм;
• Размер тестовой платы: ≤ 620×202 мм;
• Контактное усилие: Макс. 150 кг (±0.2 кг);
• Производительность: до 9000 единиц/час;
• Функции визуального контроля: маркировка, выводы компонентов, контроль шариковых выводов (BGA);
• Вместимость лотков (Tray): 2 входных/выходных трека;
• Уровень ошибок: <1 на 3000 операций;
• Сбор данных: частота заклиниваний, единиц в час (UPH), выход годных изделий (Yield).
