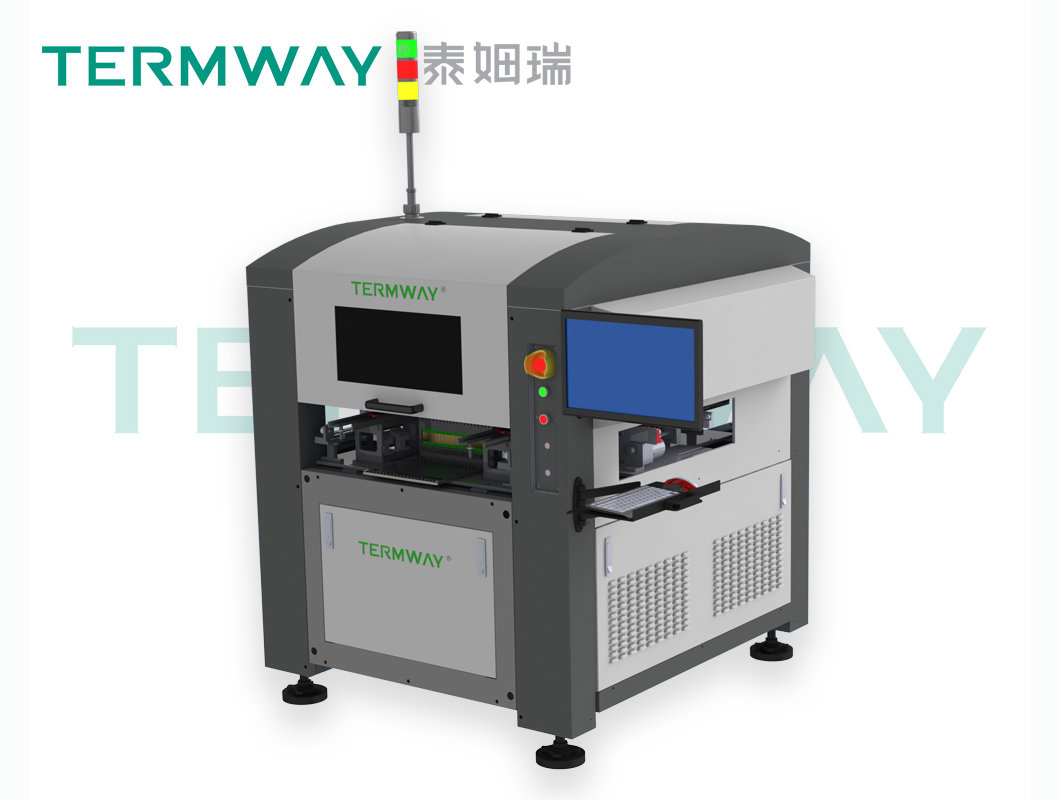

Автоматическая машина для укладки сыпучих эпоксидных материалов T6/T6PLUS

Технические характеристики

Специальная автоматическая машина для укладки сыпучих материалов, которая может монтировать различные компоненты через вакуумную насадку, в настоящее время является характерным оборудованием для автоматической укладки сыпучих материалов на рынке. Он особенно подходит для сценариев использования в крупномасштабных экспериментальных центрах, научно-исследовательских центрах, военно-промышленных предприятиях и научно-исследовательских институтах. Надежное размещение 0201, 0402 и других компонентов, оснащенных высокоточной системой визуального выравнивания, в соответствии с размещением QFP, BGA и других чипов. В дополнение к стандартным точкам маркировки, квадратные площадки для печатных плат и кольцевые площадки со сквозными отверстиями без трафаретной печати паяльной пастой также могут использоваться в качестве опорных точек для идентификации и позиционирования. В то же время оборудование имеет функцию дозирования паяльной пасты и клея.

Оснащенный высокоточной линейкой для зачистки решеток, обеспечивается высокоточное управление перемещением и высокоточное повторное размещение всего станка.

Высокоточная подвижная платформа, изготовленная из магниево-алюминиевого литья, используется для эффективного обеспечения стабильности точности перемещения при длительном использовании укладочной машины. В то же время результаты интеграции также обладают очень высокой сейсмостойкостью.

Высокоскоростная система перемещения и высокоточная линейная направляющая используются для эффективного повышения точности наложения заплаты.

Профессиональные промышленные камеры и объективы используются для обеспечения высокой точности визуального выравнивания, а также для завершения визуального выравнивания и размещения высокоточных компонентов.

Он может быть автоматически визуально запрограммирован, прост в эксплуатации, удобен для начинающих, удобен и практичен. Вы можете импортировать данные печатной платы в различных форматах за один раз.

Универсальное устройство позиционирования печатной платы для облегчения размещения различных схем.

Вся машина имеет функцию автоматического определения высоты печатной платы и функцию сигнализации о сбое комплектации компонентов, что эффективно улучшает качество продукции.

Он оснащен электрическим устройством подачи лотков для сыпучих материалов, электрическим устройством подачи ленты, устройством подачи труб и зоной подачи микросхем. Он выполняет функцию размещения сыпучих материалов и плетеной короткой ленты из материала.

Он имеет функцию автономной подачи, которая может выполнять массовую подачу в автономном состоянии.

Он имеет автономную функцию программирования импорта данных САПР и может программировать файлы печатных плат, сгенерированные программным обеспечением САПР (protel, DXRCadencezMentor Graphics).

Соответствует размещению микросхем SOIC, TSOP, PLCC, QFP, микросхем Flip BGA, uBGAs CSP, QFN и других устройств.

Он имеет функцию автоматического монтажа компонентов из сыпучих материалов, похожих на стружку. Материалы автоматически подбираются и автоматически монтируются. Сыпучие материалы размещаются по желанию. По крайней мере, 60 видов сыпучих материалов могут быть смонтированы в одной партии, и он оснащен 4 комплектами поддонов для сыпучих материалов, а конфигурация тележки для материалов позволяет разместить 160 видов сыпучих материалов.

Он имеет функцию распознавания компонентов OCR, чтобы гарантировать, что все компоненты смонтированы в одном порядке.

Он имеет функцию определения электрических свойств компонентов, и электрические свойства компонентов могут быть проверены перед монтажом, чтобы убедиться, что в смонтированных компонентах нет неподходящих материалов.
