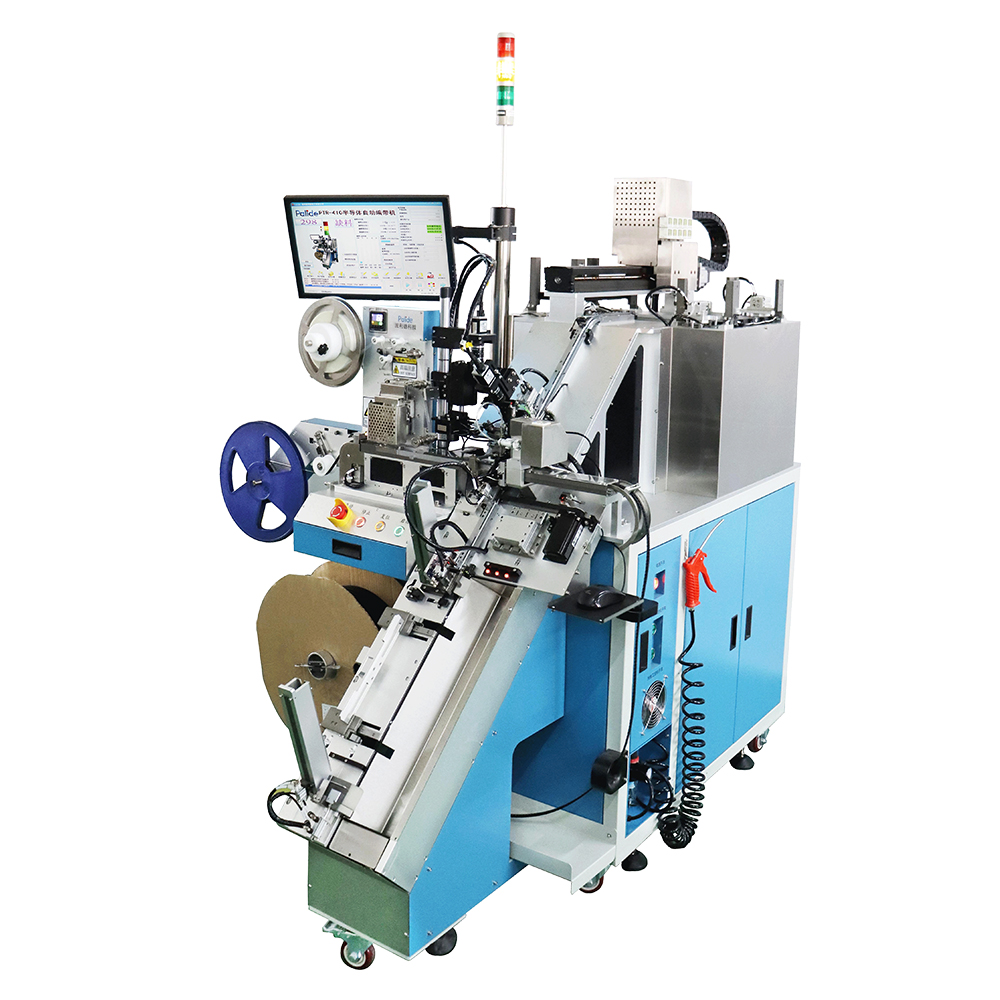

Автоматическая машина для упаковки интегральных схем в ленту с подачей из вафельной палетки PTR-410AC

Технические характеристики

PTR-410A Автоматическая машина для упаковки в ленту использует механизм автоматической подачи трубок, гравитационное скольжение, серводвигатель управляет вращением кулачка для захвата компонентов, храповое колесо приводит несущую ленту, серводвигатель приводит уплотнительный нож для термического прессования или самоклеящегося уплотнения, упаковка в ленту с выгрузкой на катушку или выгрузкой в трубки; предусмотрено место для установки системы 2D/3D визуального контроля; управляется специализированным промышленным компьютером и системой Windows; интерфейс оператора простой и эстетичный, удобный в использовании; обладает такими преимуществами, как высокая скорость работы, низкий уровень отказов, хорошая стабильность и т.д.

Технические параметры

• Способ подачи:Автоматический механизм подачи плавно вращается, подавая ИС из трубок в направляющие. Загрузочный магазин вмещает до 50 трубок единовременно.
• Захват компонентов:Серводвигатель управляет вращением кулачка, точно размещая ИС из наклонной направляющей в несущую ленту.
• Перемещение ленты:Приводимая серводвигателем и храповым механизмом, несущая лента с размещенными ИС движется вперёд с высокой скоростью.
• Герметизация крышки ленты:Серводвигатель приводит термонож для возвратно-поступательного термического прессования или самоклеящейся герметизации.
• Способ выгрузки:Автоматическая выгрузка в виде намотки ленты на катушку, а также два порта для ручной выгрузки из трубок.
• Система управления:Управление на базе промышленного компьютера с ОС Windows, с возможностью отображения в реальном времени количества изделий в каждой трубке, показателей UPH, уровня заклинивания (JAM RATE), а также местоположения неисправностей, их причин и способов устранения. Также предусмотрено сохранение и печать производственных данных.
• Предусмотрено место для установки системы 2D/3D визуального контроля.
• Функция визуального контроля для распаковки ленты и отгрузки в трубках.
• Режим работы:Автоматический или ручной по выбору.
