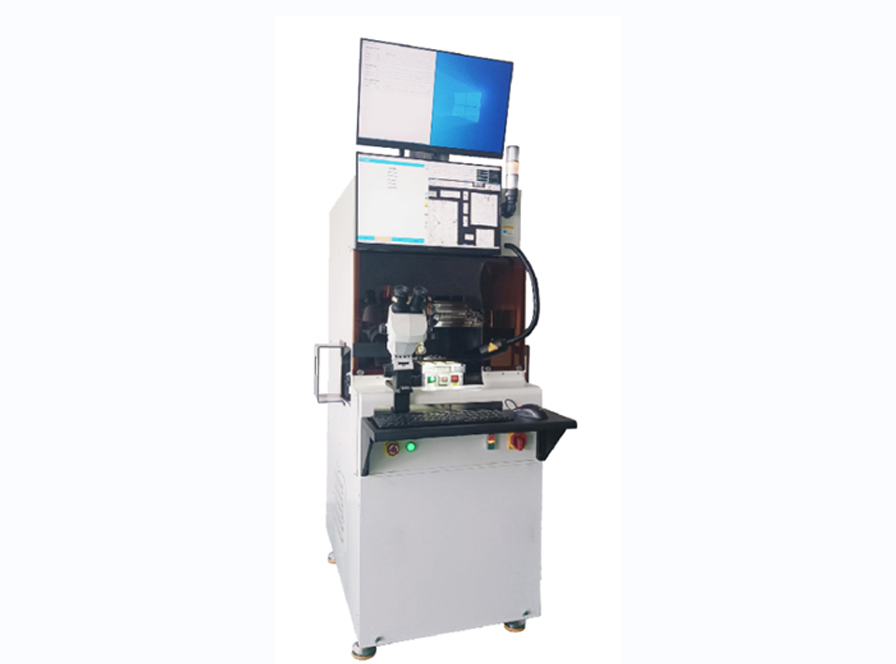

Автоматическая машина для склеивания клина с глубокой полостью ABT-WB580

Технические параметры

Область применения: дискретные устройства, микроволновые компоненты, лазеры, устройства оптической связи, датчики, МЭМС, радиочастотные модули, силовые устройства и т.д.

Индикатор параметров:

1. Эффективный ход склеивания: Ход X * Y: 200 * 240 мм, ход Z: 50 мм, диапазон вращения ± 220 °；
2. Всесторонняя точность позиционирования: ±3um @ 3sigma
3. Давление склеивания: 1-300 г, точность 1 г, программируемое в режиме онлайн
4. Диаметр опорной проволоки: золотая проволока 15-75 мкм, алюминиевая проволока 20-100 мкм, золотой пояс 25 * 12,7 мкм-250 * 25,4 мкм
5. Глубина полости: совместима с измельчителем 19/25 мм, максимум 16 мм；
6. Ультразвуковая мощность: высокоточная версия 0-4 Вт, точность управления, возможность гибкого пошагового применения；
7. UPH: ≥3 строк в секунду
8. Простое и быстрое редактирование дуги, фиксированная высота дуги, фиксированная длина линии, улучшенная согласованность линии с дугой и удобство программирования.；
9. Режим контроля деформации для обеспечения постоянства формы паяных соединений, а аномальные паяные соединения могут быть автоматически обнаружены или сообщены в процессе склеивания.；
10. Предварительный нагрев и температура нагрева непрерывно регулируются в диапазоне от комнатной температуры до 250 ℃, а точность регулирования температуры составляет ± 2 ℃.；
11. Оборудование имеет прочную механическую конструкцию, обеспечивающую точность и надежность работы, а также хорошую виброустойчивость.；
12. Настройте осветительное устройство и выберите светодиодное освещение；
13. Возможность распознавания изображений: 1,3 миллиона пикселей, разрешение 2 мкм, система распознавания изображений может автоматически компенсировать положение в соответствии с индивидуальными различиями продукта.；
14. Он оснащен программным модулем случайной стандартной связи, а параметры оборудования программируются и контролируются; программное обеспечение для управления оборудованием имеет интерфейс управления на китайском и английском языках, и интерфейс управления может отображаться графически.；
