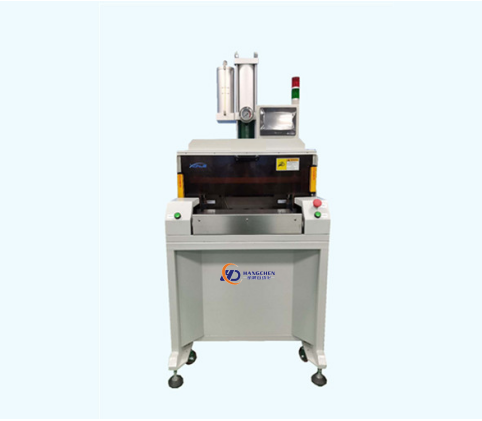

Пресс для вырубки печатных плат, резки FPC, для разделения PCB, PCB, FPC HC390-15T

Назначение: Предназначен для штамповки и резки различных прецизионных печатных плат с перфорацией по типу «почтовой марки», плат с точечными соединениями PCBA, сборных панелей различных гибких печатных плат (FPC) с установленными компонентами, сборных панелей алюминиевых оснований для LED-освещения или панелей из FR4 и т.д.

Технические характеристики

Депанелятор для штамповки, ножницы для гибких печатных плат, штамповочно-разрезной станок для печатных плат, депанелятор для штамповки печатных плат, депанелятор для штамповки гибких печатных плат

Характеристики депанелятора для штамповки печатных плат XJ390-15T:

• Высокая автоматизация, простота и безопасность эксплуатации.
• Возможность быстрой и удобной замены нескольких сменных пресс-форм.
• Автоматическая загрузка и выгрузка нижних пресс-форм, удобное размещение и загрузка изделий, хранение готовых изделий в выдвижном ящике.
• Минимизирует внутренние напряжения, возникающие во время резки, и предотвращает растрескивание припоя.
• Высокоэффективная перфорация полуфабрикатов печатных плат и гибких печатных плат.
• Количество пробивок задается на сенсорном экране, на котором также отображается количество депанелей.
• Световые барьеры безопасности и защитные дверцы обеспечивают двойную защиту оператора. 8. Наша компания предлагает три типа прессов для пробивки и резки гибких печатных плат (FPC) и печатных плат: гидравлические, пневматические с усилителем и механические с пневмоприводом.

Параметры пресса для пробивки и разделения печатных плат XJ390-15T:

• Габариты: 800 × 1050 × 1760 мм
• Производительность: 15/25 тонн
• Рабочее давление воздуха: 0,5–0,70 МПа (использование сухого воздуха)
• Площадь упаковки: 600 × 350 мм (большие площади доступны по запросу)
• Вес: 630 кг
• Рабочее напряжение: 220 В переменного тока
