Воздушный классификатор

Name: Воздушный классификатор
Availability: InStock

Производитель: ALPA, Китай

0 USD

Реализуйте разделение частиц разного размера

Технические характеристики

В зависимости от центробежной силы, силы тяжести, силы инерции и т. д. частиц различных размеров в среде (обычно в воздухе) создаются различные траектории, чтобы реализовать разделение частиц разного размера.

Доступны различные роторы классификации, а производительность можно регулировать; Скорость вращения колеса регулируется инвертором, размер частиц можно свободно регулировать. Классифицирующее колесо может быть изготовлено из керамических материалов, без загрязнения металлом, отвечающее требованиям, предъявляемым к материалам высокой чистоты.

Измельчение происходит в закрытой системе, мало пыли, низкий уровень шума в чистом и экологически чистом процессе.

В сочетании с шаровой мельницей, настольной валковой мельницей и мельницей Раймонда образуют замкнутую циркуляцию.

Опциональная взрывозащищенная конструкция также может быть модернизирована до системы циркуляции азота для удовлетворения потребностей в переработке легковоспламеняющихся и взрывоопасных оксидных материалов.

Принцип работы

Под действием вентилятора материал движется в зону классификации с большой скоростью от нижнего входного отверстия классификатора с восходящим потоком. Под действием сильной центробежной силы, создаваемой высокоскоростной вращающейся классификационной турбиной, материал отделяется, и мелкие частицы, отвечающие требованиям к размеру частиц, попадают в циклонный сепаратор или пылеуловитель через лопастной зазор классификационного колеса для сбора. Скорость некоторых мелкодисперсных частиц, увлекаемых крупными частицами, исчезает после удара о стенку, а затем уменьшается к выходу вторичного воздуха вдоль стенки цилиндра. Благодаря сильному промывному эффекту вторичного воздуха крупные и мелкие частицы отделяются, мелкие частицы поднимаются во вторичную классификацию в зоне классификации, а крупные частицы падают в выпускное отверстие для выгрузки.

Технические параметры

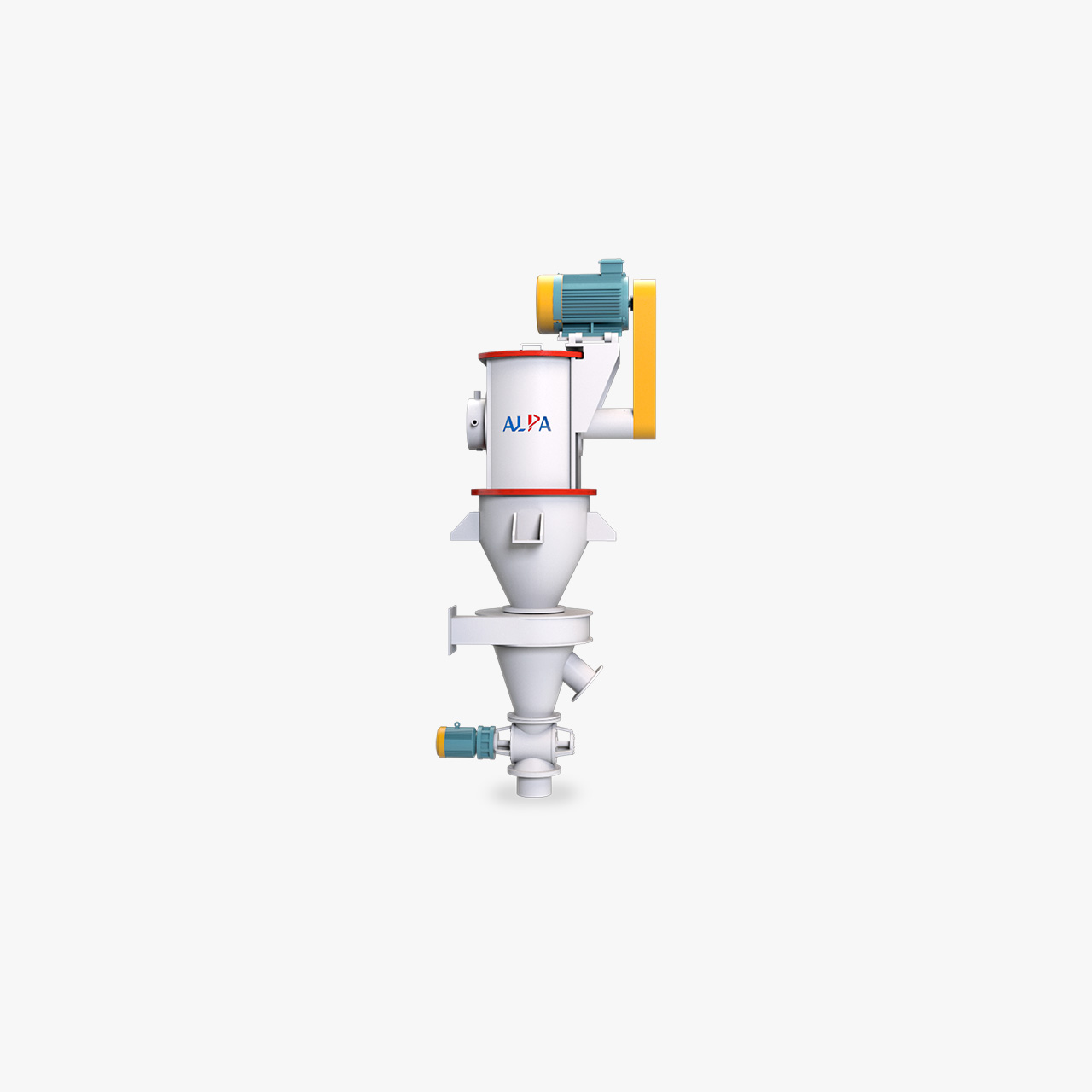

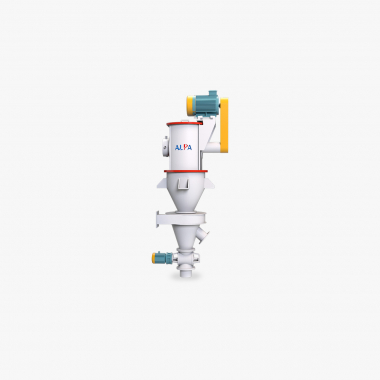

Технические параметры горизонтального однороторного воздушного классификатора

Параметр / Модель	ФВ 120	ФВ 200	ФВ 280	FW 400	ФВ 520	ФВ630	FW 800	FW 1000
Производи тельность (кг/ч)	1~10	10 ~ 200	30~500	50~800	100~1500	200 ~ 2500	400 ~ 3000	800 ~ 5000
Размер частиц D97: мкм	2,5~45	2,5 ~45	2,5~45	2,5~45	2,5~45	2,5~45	4~45	5~45
Максимальная скорость сортировочного колеса металла (об/мин)	18000	15 000	8000	6000	4450	3550
Максимальная скорость керамического классифициру ющего колеса (об/мин)	18000	15 000		6000	4450	3550
Эффективность классификации η%	60 ~ 80%	60 ~ 80%	60 ~ 80%	60 ~ 80%	60 ~ 80%	60 ~ 80%	60 ~ 80%	60 ~ 80%
Классификация мощности двигателя (кВт)	2.2	3	4	Ремневое соединение 7.5/ Прямое подклю чение двигателя 7.5	Ремневое соединение 11/ Прямое подклю чение двигателя 7,5	Керамика 15; Металл: 22/ Прямое подклю чение 15	22/30	30/37
Расход воздуха (м³/ч)	300	600 ~ 800	1000	1400	2200 ~ 2800	3000 ~ 3500	5500 ~ 6000	8500 ~ 9500

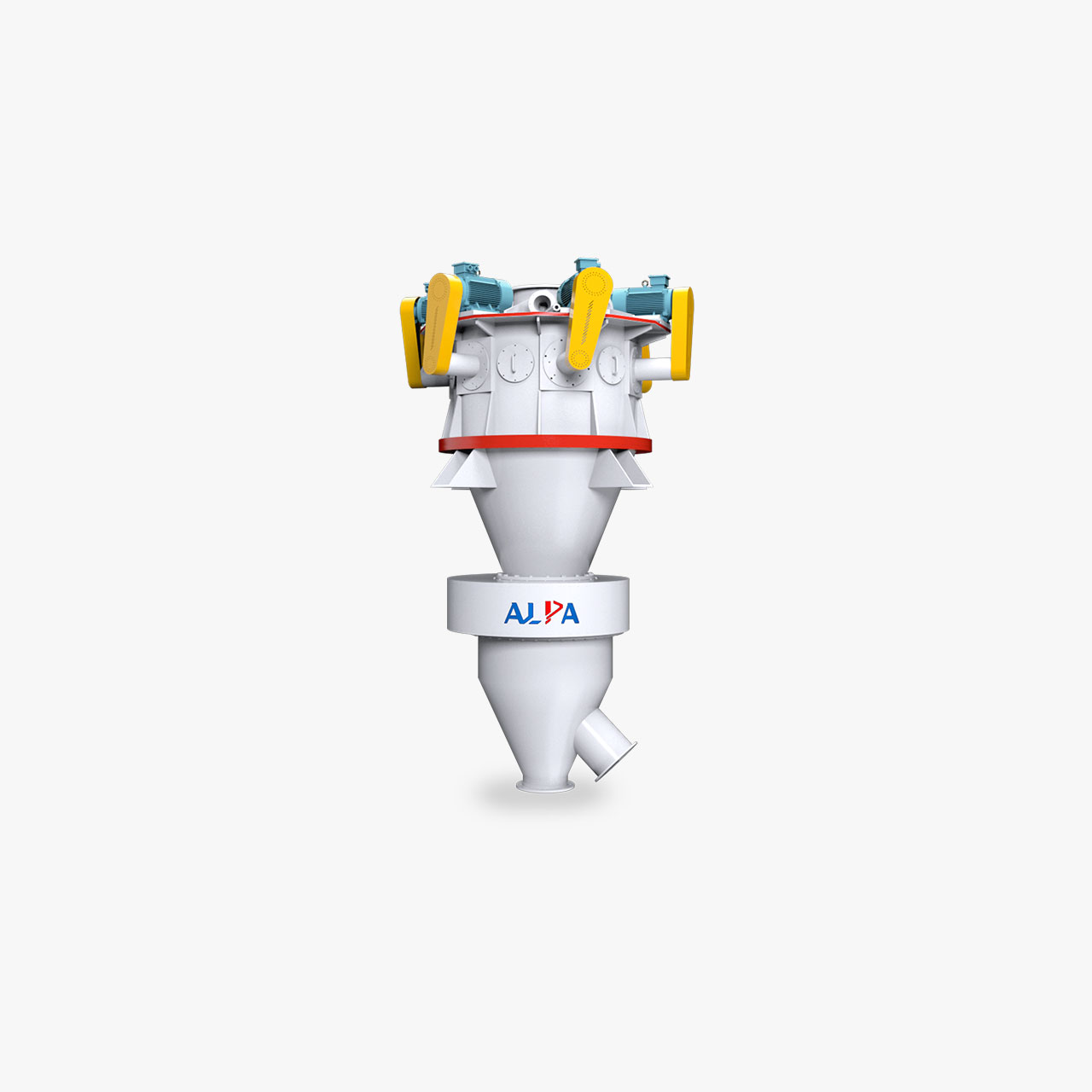

Технические параметры горизонтального мультироторного воздушного классификатора

Параметр / Модель	ФВ 400 /3	ФВ 400 /4	ФВ 400 /6	FW 630 /3	FW 630 /4	FW 630 /6	ФВ 800 /3	FW 800 /4	FW 800 /6	ФВ 1000 /3	ФВ 1000 /4	FW 1000 /5	ФВ 1000 /6
Производи тельность (кг/ч)	200 ~ 1500	300 ~ 2000	1000 ~ 6000	1000 ~ 6000	2000 ~ 8000	3000 ~ 12 000	2000 ~ 7500	3000 ~ 10 000	5000 ~ 15 000	5000 ~ 12 000	8000 ~ 16 000	15 000 ~ 20 000	20 000 ~ 24 000
Размер частиц D97: мкм	2,5~ 45	2,5~ 45	2,5~ 45	2,5~ 45	2,5~ 45	2,5~ 45	3~ 45	3~ 45	3~ 45	4~ 45	4~ 45	4~ 45	4~ 45
Эффектив ность классифи кации η%	60 ~80 %	60 ~80 %	60 ~80 %	60 ~80 %	60 ~80 %	60 ~80 %	60 ~80 %	60 ~80 %	60 ~80 %	60 ~80 %	60 ~80 %	60 ~80 %	60 ~80 %
Классифи кация мощности двигателя (кВт)	7.5/ 11 *3	7.5/ 11 *4	7.5/ 11 *6	15/ 22 *3	15/ 22 *4	15/ 22 *6	22/ 30 *3	22/ 30 *4	22/ 30 *6	30/ 37 *3	30/ 37 *4	30/ 37 *5	30/ 37 *6
Расход воздуха (м³/ч)	4200	5600	11 000	11 000	14 500	22 000	17 000	22 500	33 500	26 500	35 000	43 000	52 000

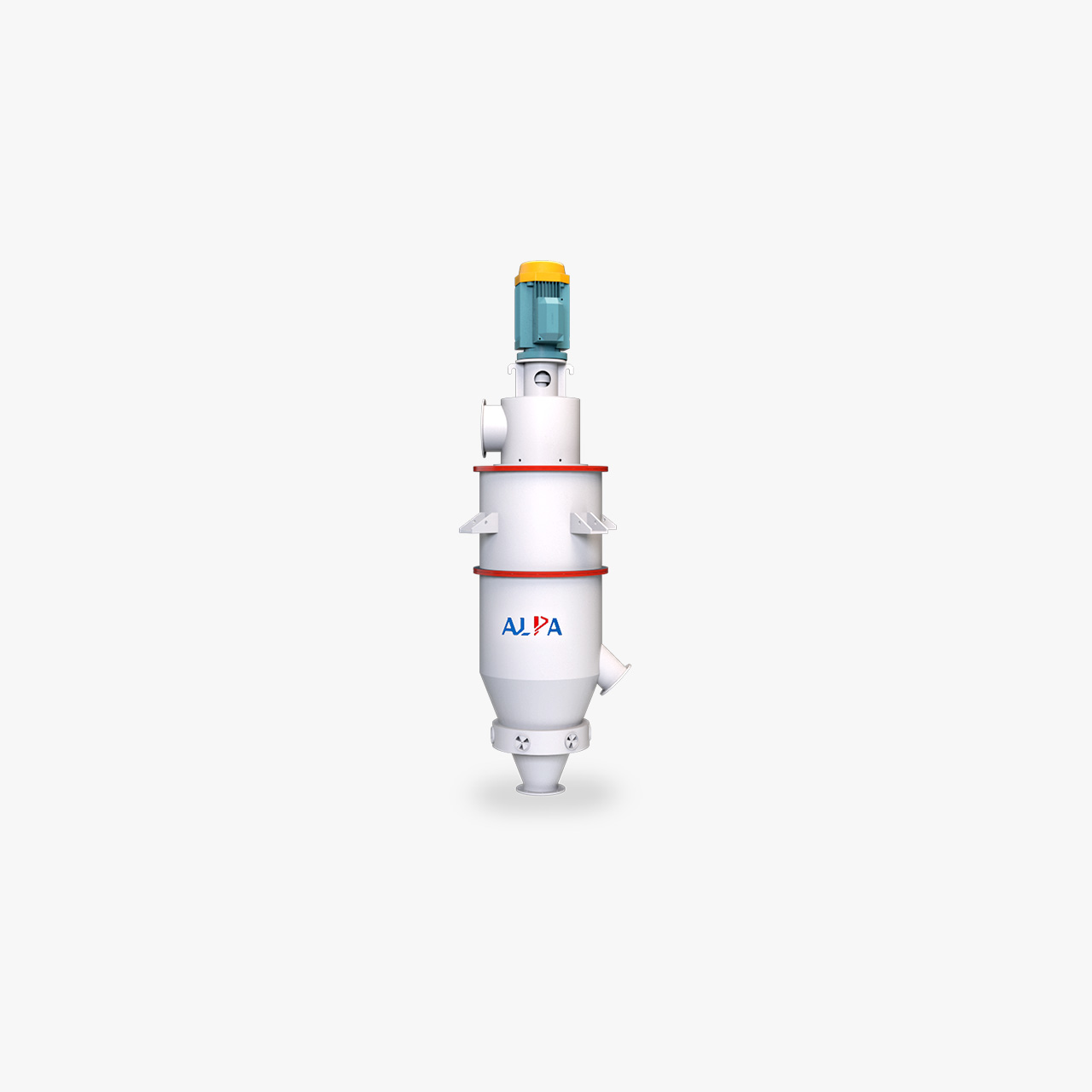

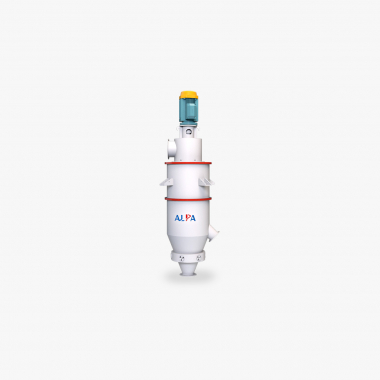

Технические параметры вертикального однороторного воздушного классификатора

Параметр / Модель	ФЛ200	ФЛ300	ФЛ360	ФЛ450	ФЛ600	ФЛ 800 / ИТК4	ФЛ 900 / ИТК5	ФЛ 1000 / ИТК6	ФЛ 1200 / ИТК7	ФЛ 1500 / ИТК8	ФЛ 2000 /ИТК9
Производи тельность (кг/ч)	100 ~ 300	200 ~ 1000	300 ~ 1500	1000 ~ 3000	2000 ~ 6000	5000 ~ 8000	6000 ~ 12 000	8000 ~ 15 000	12 000 ~ 20 000	15 000 ~ 30 000	20 000 ~ 50 000
Размер частиц D97: мкм	5 ~ 150	6 ~ 150	6 ~ 150	8 ~ 150	8 ~ 150	10 ~ 150	15 ~ 150	15 ~ 150	20 ~ 150	25 ~ 150	25 ~ 150
Максималь ная скорость классифици рующего колеса (об/мин)		2900	2930	1470	1470	1480		820	490		370
Эффектив ность классифи кации η%	60 ~ 90 %	60 ~ 90 %	60 ~ 90 %	60 ~ 90 %	60 ~ 90 %	60 ~ 90 %	60 ~90 %	60 ~ 90 %	60 ~ 90 %	60 ~ 90 %	60 ~ 90 %
Классифи кация мощности двигателя (кВт)	4	7.5	11	15	22	37	37	45 ~ 55	55 ~ 75	75 ~ 90	90 ~ 110
Расход воздуха (м³/ч)	400 ~ 500	2400 ~ 2800	3500 ~ 4000	4500 ~ 6300	8000 ~ 11 000	14 000 ~ 18 000	18 000 ~ 25 000	26 000 ~ 30 000	32 000 ~ 45 000	50 000 ~ 60 000	80 000 ~ 110 000

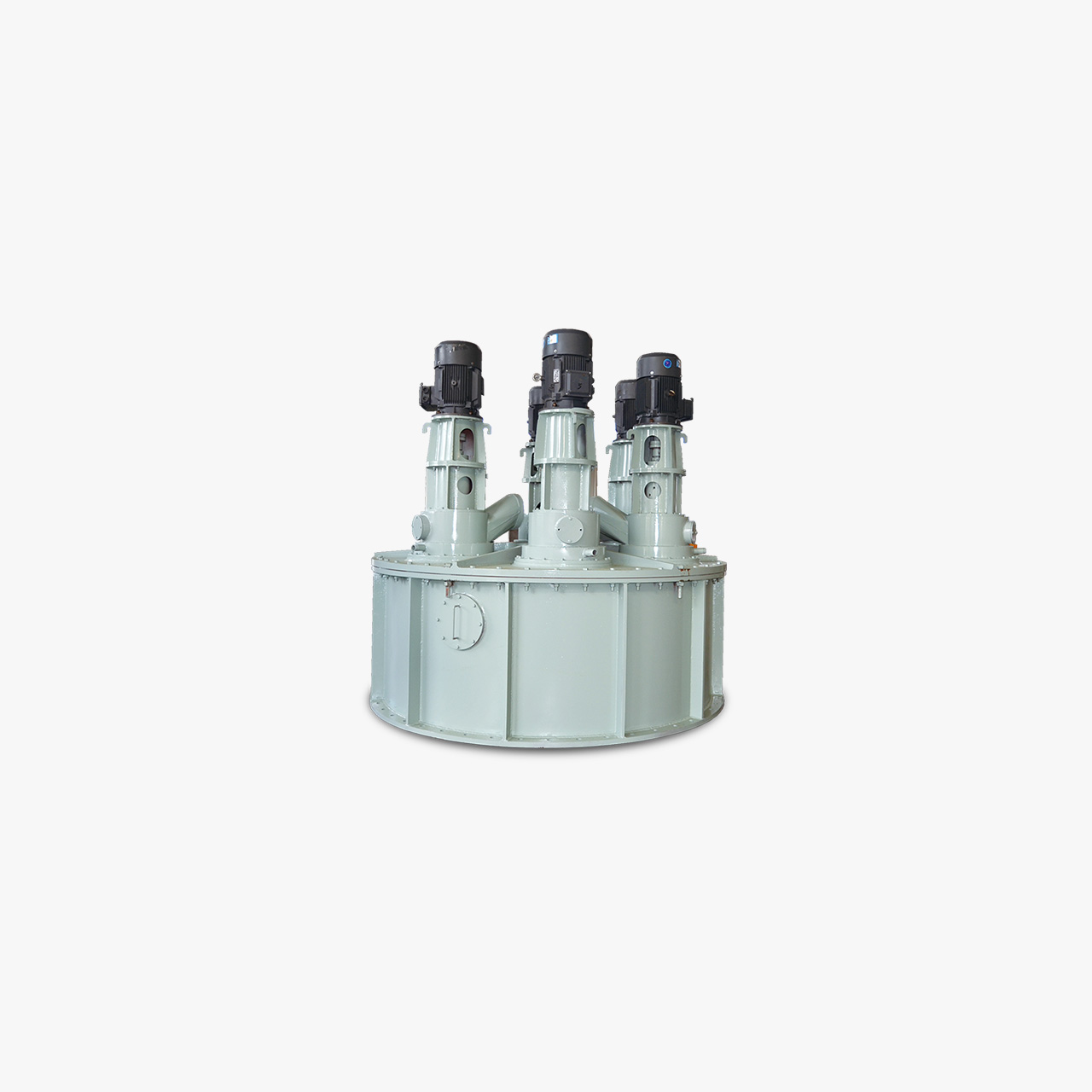

Технические параметры вертикального мультироторного воздушного классификатора

Параметр / Модель	ФЛ360/3	ФЛ360/4	ФЛ360/6	ФЛ450/3	ФЛ450/4	ФЛ450/6
Производительность (кг/ч)	2000 ~6000	4000 ~8000	6000 ~15000	3000 ~9000	5000 ~12000	8000 ~24000
Размер частиц D97: мкм	5~150	5~150	5~150	8~150	8~150	8~150
Эффективность классификации η%	60~90%	60~90%	60~90%	60~90%	60~90%	60~90%
Классификация мощности двигателя (кВт)	33	44	66	45	60	90
Расход воздуха (м³/ч)	9000 ~10000	12000 ~15000	18000 ~24000	15000 ~18000	18000 ~24000	27000 ~32000

Заметка: Производственная мощность тесно связана с размером частиц, удельным весом, твердостью, влажностью и другими показателями сырья. Вышеуказанные параметры приведены только для справки, пожалуйста, проконсультируйтесь с нашими инженерами для получения подробной информации.

Модель:	Стоимость:
Воздушный классификатор	По запросу
