Комплексная конструкция дробления и сортировки
Технические характеристики
Интегрированное сочетание процессов дробления и сортировки, желаемый размер частиц может быть достигнут путем регулировки колеса сортировки, а ротор сортировки может быть установлен горизонтально или вертикально;
В соответствии с характеристиками материала дробильный ротор может гибко изменяться по форме для получения различных дробящих мощностей и повышения эффективности дробления;

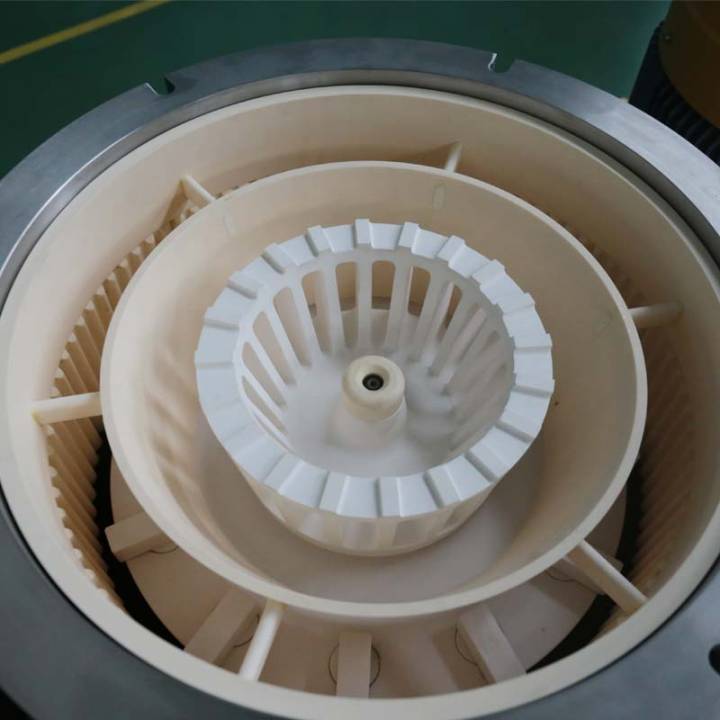

Керамические материалы могут быть выбраны для ключевых компонентов, чтобы гарантировать нулевой контакт с металлом в течение всего процесса дробления и соответствовать требованиям к материалам высокой чистоты;
Система может производить материалы с несколькими размерами частиц одновременно; система герметична, с малым количеством попадания пыли, низким уровнем шума, а производственный процесс является чистым и экологически безопасным.
Принцип работы

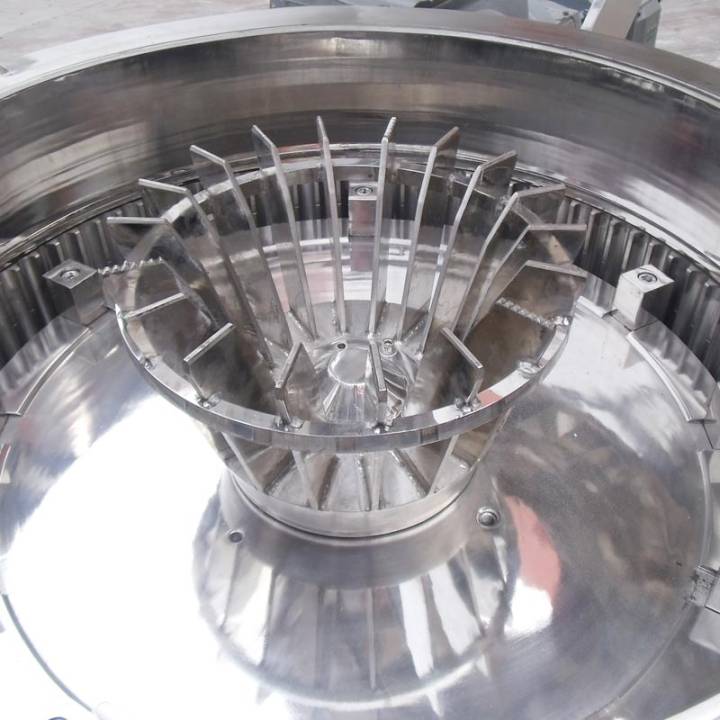

Материалы равномерно отправляются в камеру дробления через систему подачи, где они подпадают под действие высокоскоростного вращающегося дробильного диска. В то же время они подвергаются воздействию центробежной силы, сталкиваясь с зубчатым венцом дробления, и подвергаются сильному воздействию различными комплексными силами, такими как обрезка, трение и столкновение. В результате материал дробиться. Измельченные частицы перемещаются в зону сортировки с воздушным потоком. Крупные и мелкие материалы разделяются через сортировочное колесо, регулируемое преобразованием частоты. При этом частицы, которые соответствуют установленным размерам, через сортировочное колесо попадают в циклонный сепаратор и пылеуловитель для сбора частиц, а крупные частицы опускаются в зону дробления и продолжают дробиться.
Технические параметры

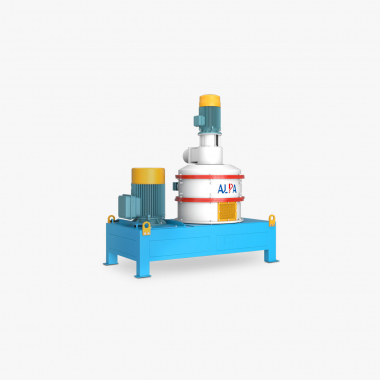

Технические параметры воздушно-сортировочной мельницы серии CSM-V
|
Параметр / Модель |
280 |
350 |
410 |
510 |
710 |
760 |
900 |
1000 |
1100 |
1250 |
1500 |
2000 |
|
Диаметр дробящего |
280 |
340 |
410 |
510 |
710 |
760 |
900 |
1000 |
1100 |
1250 |
1500 |
2000 |
|
Диаметр дробящего зубчатого венца мм |
290 |
350 |
420 |
520 |
720 |
770 |
910 |
1010 |
1110 |
1260 |
1510 |
2010 |
|
Скорость об / мин дробящего диска |
7500 |
6215 |
4800 |
4200 |
3000 |
2800 |
2350 |
2100 |
1920 |
1800 |
1500 |
1120 |
|
Линейная скорость самого дальнего конца дробящего диска, м / с |
110 |
110 |
103 |
112 |
111 |
111 |
110 |
110 |
110 |
117 |
117 |
117 |
|
Мощность двигателя дробления |
7,5 |
11 |
22 |
30 |
45 |
55 |
75 |
90 |
110 |
160 |
250 |
355 |
|
Номиналь |
2,2 |
3 |
4 |
5,5 |
7,5 |
7,5 |
15 |
15 |
22 |
22 |
45 |
55 |
|
Скорость вращения |
4500 |
4000 |
3250 |
3000 |
2920 |
2500 |
2200 |
2000 |
1800 |
1800 |
1500 |
1150 |
|
Объем обрабаты |
700 |
1200 |
1800 |
3000 |
4500 |
5400 |
8000 |
10000 |
12000 |
16500 |
22500 |
36000 |

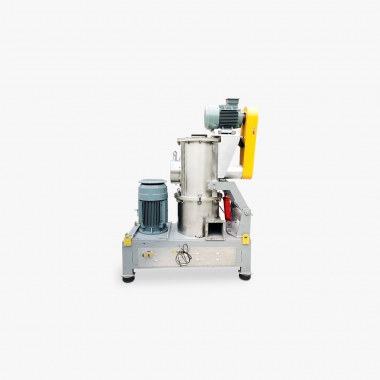

Технические параметры воздушно-сортировочной мельницы серии CSM-H
|
Параметр / Модель |
280 |
400 |
510 |
710 |
1000 |
1250 |
1500 |
|
Диаметр дробящего диска мм |
280 |
410 |
510 |
710 |
1000 |
1250 |
1500 |
|
Скорость об / мин дробящего диска |
7500 |
4800 |
4200 |
3000 |
2100 |
1800 |
1500 |
|
Линейная скорость самого дальнего конца дробящего диска, м / с |
110,0 |
103,0 |
112,2 |
111,5 |
110,0 |
117,0 |
117,0 |
|
Мощность двигателя дробления, кВт |
7,5 |
22 |
30 |
45 |
75 |
132 |
200 |
|
Номинальная мощность двигателя, кВт |
3 |
5,5 |
7,5 |
15 |
22 |
30 |
45 |
|
Скорость вращения сортировочного колеса об / мин (макс.) |
8500 |
6000 |
4650 |
3300 |
2400 |
1900 |
1500 |
|
Объем обрабатываемого воздуха м3/ч (макс) |
600 |
1800 |
3000 |
4500 |
7500 |
12000 |
16500 |
Технические параметры воздушно-сортировочной мельницы серии CSM-VD
|
Параметр / Модель |
280 |
350 |
450 |
510 |
710 |
900 |
1100 |
|
Диаметр дробящего диска мм |
280 |
350 |
450 |
510 |
710 |
900 |
1100 |
|
Скорость об / мин дробящего диска |
7000 |
5600 |
4350 |
3850 |
2760 |
2350 |
1920 |
|
Линейная скорость диска дробления м/сек |
102,6 |
102,6 |
102,5 |
102,6 |
102,6 |
110,7 |
110,6 |
|
Мощность двигателя дробления, кВт |
7,5 |
11 |
22 |
30 |
45 |
75~90 |
110~132 |
|
Номинальная мощность двигателя, кВт |
1,5 |
3 |
5,5 |
5,5 |
7,5 |
15 |
30 |
|
Скорость вращения сортировочного колеса об / мин (макс.) |
4500 |
4000 |
3200 |
3000 |
3000 |
2200 |
2000 |
|
Объем обрабатываемого воздуха м3/ч (макс) |
600 |
1200 |
2400 |
3000 |
4500 |
8000 |
12000 |

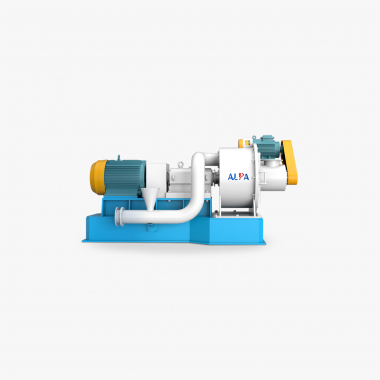

Технические параметры воздушно-сортировочной мельницы серии CSM-HJ
|
Параметр / Модель |
400 |
500 |
630 |
800 |
1000 |
1250 |
1500 |
|
Диаметр дробящего диска мм |
410 |
510 |
630 |
760 |
1000 |
1250 |
1500 |
|
Скорость об / мин дробящего диска |
4800 |
4200 |
3380 |
2800 |
2100 |
1800 |
1500 |
|
Линейная скорость диска дробления м/сек |
103,0 |
112,2 |
111,4 |
111,4 |
110,0 |
117,3 |
117,0 |
|
Мощность двигателя дробления, кВт |
22 |
30 |
37 |
55 |
90 |
160~200 |
250 |
|
Номинальная мощность двигателя, кВт |
4 |
5,5 |
7,5 |
7,5~11 |
15~22 |
22~37 |
37~45 |
|
Скорость вращения сортировочного колеса об / мин (макс.) |
6000 |
4650 |
4000 |
3000 |
2400 |
1900 |
1500 |
|
Объем обрабатываемого воздуха м3/ч (макс) |
1600 |
3000 |
5400 |
5400 |
10000 |
16500 |
22500 |
Примечание: Производственные мощности, размер материала, удельный вес, твердость, влажность и другие показатели тесно связаны между собой. Параметры, казанные выше, предоставлены для ознакомления. За подробной информацией свяжитесь с нашим инженером.

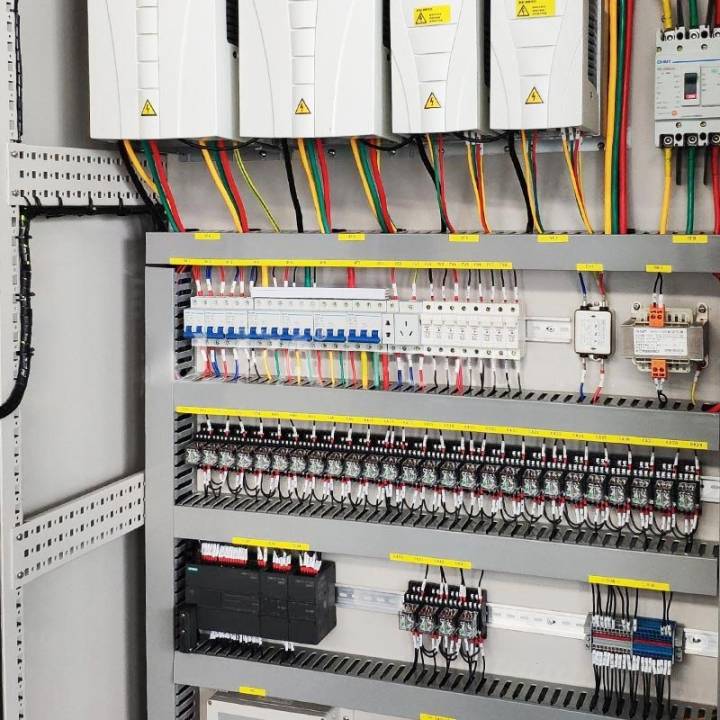

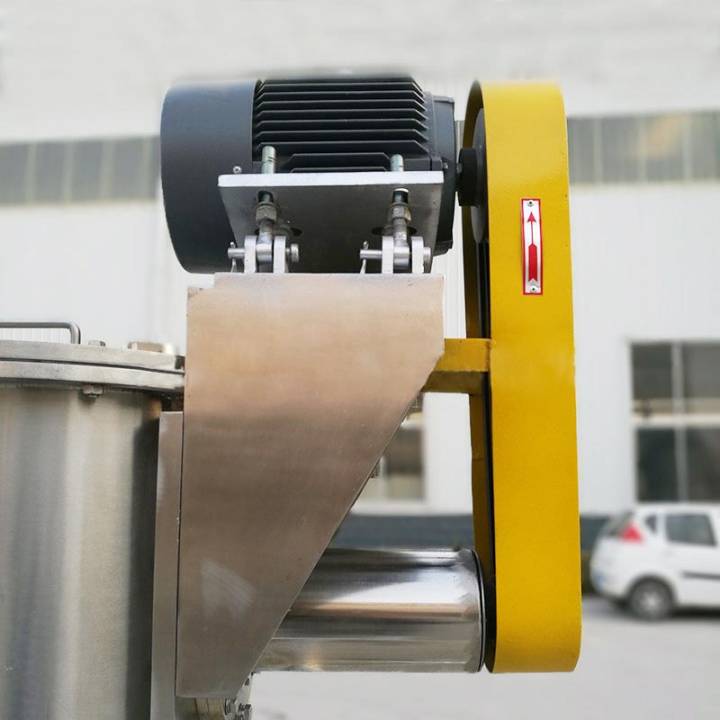

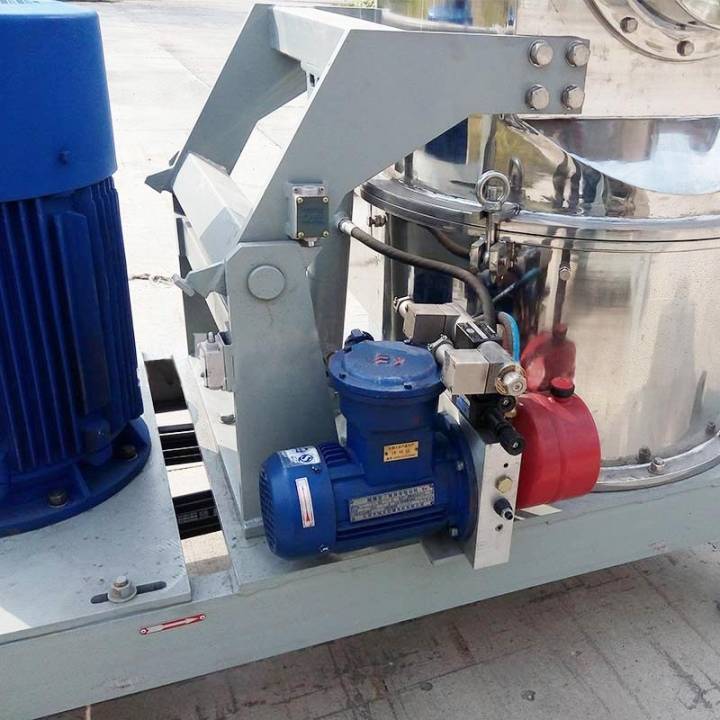

Фотоальбом оборудования
|
Модель |
Стоимость |
|
Воздушно - сортировочная мельница |
По запросу |
