Высоковольтный источник питания с двумя выходами с одним фиксированным выходом 500 вольт и одним переменным
выходом от 0 Вольт до 2 КВ. Данный источник питания специально разработан для привода МВК. Использование источника
смещения позволяет подавать на МВК напряжение в диапазоне от -500 вольт до +1500 вольт. AMD2012-CE имеет два режима
работы: управление выходным напряжением с помощью одного аналогового входа или с использованием входного интерфейса
PWM. Он предназначен для эксплуатации в мобильных средах, где требуются габариты, вес и работа от аккумулятора.
Описание
Время зарядки при нагрузке емкостью 5 нф составляет
менее 10 мс от 0 В до 2000V (от -500 до +1500V по МВК).
(Для этого требуется около 4 Вт пиковой входной мощности во время зарядки.)
Входное напряжение: от 8 до 15 вольт. Защита от обратной
полярности. Включает в себя самоустанавливающийся
(тепловой) предохранитель и защиту от короткого
замыкания на выходе (между источником смещения и высоковольтными выходами).

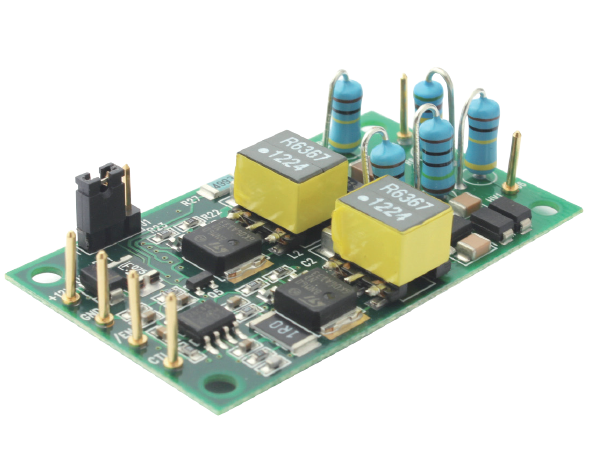

Механические размеры составляют 2,2 "x 1,8". Высота не
должна превышать 0,75 дюйма для самых высоких
компонентов. Компоненты монтируются с обеих сторон печатной платы.
ВНИМАНИЕ - На обеих сторонах печатной платы присутствуют высокие напряжения.
Входные соединения осуществляются через 6-контактный
разъем "Hirose". Выходные соединения осуществляются
через отверстия в плате для подключения к высоковольтным выводам.
Активная разрядная цепь используется для удаления заряда, накопленного в МВК.
Время снятия заряда соответствует времени зарядки.
(Переключаемый резистор 510 КомП) редусмотрена линия
для отключения всех источников питания в целях экономии
потребляемой мощности и в целях безопасности.
Определение контактов
ПРЕДУПРЕЖДЕНИЕ: Высокое напряжение присутствует с обеих
сторон платы.
МВК +, -: cне соединяйте с GND или приборами, соединяющими
GND, чтобы избежать короткого замыкания на выходе.
Применение
выходом от 0 Вольт до 2 КВ. Данный источник питания специально разработан для привода МВК. Использование источника
смещения позволяет подавать на МВК напряжение в диапазоне от -500 вольт до +1500 вольт. AMD2012-CE имеет два режима
работы: управление выходным напряжением с помощью одного аналогового входа или с использованием входного интерфейса
PWM. Он предназначен для эксплуатации в мобильных средах, где требуются габариты, вес и работа от аккумулятора.
Описание
Время зарядки при нагрузке емкостью 5 нф составляет
менее 10 мс от 0 В до 2000V (от -500 до +1500V по МВК).
(Для этого требуется около 4 Вт пиковой входной мощности во время зарядки.)
Входное напряжение: от 8 до 15 вольт. Защита от обратной
полярности. Включает в себя самоустанавливающийся
(тепловой) предохранитель и защиту от короткого
замыкания на выходе (между источником смещения и высоковольтными выходами).
Механические размеры составляют 2,2 "x 1,8". Высота не
должна превышать 0,75 дюйма для самых высоких
компонентов. Компоненты монтируются с обеих сторон печатной платы.
ВНИМАНИЕ - На обеих сторонах печатной платы присутствуют высокие напряжения.
Входные соединения осуществляются через 6-контактный
разъем "Hirose". Выходные соединения осуществляются
через отверстия в плате для подключения к высоковольтным выводам.
Активная разрядная цепь используется для удаления заряда, накопленного в МВК.
Время снятия заряда соответствует времени зарядки.
(Переключаемый резистор 510 КомП) редусмотрена линия
для отключения всех источников питания в целях экономии
потребляемой мощности и в целях безопасности.
Определение контактов
ПРЕДУПРЕЖДЕНИЕ: Высокое напряжение присутствует с обеих
сторон платы.
МВК +, -: cне соединяйте с GND или приборами, соединяющими
GND, чтобы избежать короткого замыкания на выходе.
| Модель | AMD |
| Каналы | 2 |
| Номинальное вых. напряжение(V) | -500V~1500V |
| Входной аналоговый сигнал(V) | 0~5 or PWM |
| Выходная мощность(W) | 3/Канала |
| Резонансная частота без нагрузки(Hz) |
<30 |
| Источник питания(V) | DC 12-16 |
| Рабочая температура(°C ) | -40~75 |
| Размер(mm) | 32×55×20 |
Применение
- Высоковольтный источник питания для пьезокерамики и пьезокомпозитов
- Приложения, требующие структурной деформации (Трансформирующиеся), т.е. спойлеры, рули, клапаны и т.д.
- Малые UAVs, поверхности управления полетом RF-модели, модели полетов, модели кораблей.
