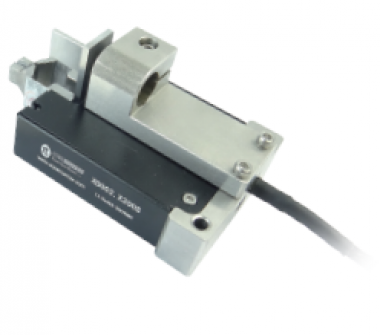

Пьезо зажим

Пьезо зажим - это устройство, разработанное в соответствии с требованиями автоматической машины для склеивания проводов.
Он имеет простую структуру, быстрый отклик и высокое разрешение.

Характеристики

• Смещение в 100 μm
• Субмиллисекундное время отклика
• Резонансная частота до 1,5 кГц
• Малый размер

Принцип работы

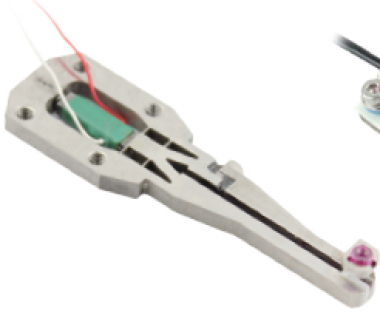

Пьезо зажим состоит из пьезо стека, гибкой механической структуры, фиксированного зажима и регулируемого зажима. Пьезо
стек устанавливается между зажимной частью и основанием. Когда напряжение подается на пьезо стек, выходное смещение
пьезоэлемента усиливается рычагом зажимной части и выводится на верхний конец зажима. Зажим закрыт. После снятия
напряжения зажимные механизмы возвращаются в исходное положение, и зажим открывается для свободного прохождения
провода.

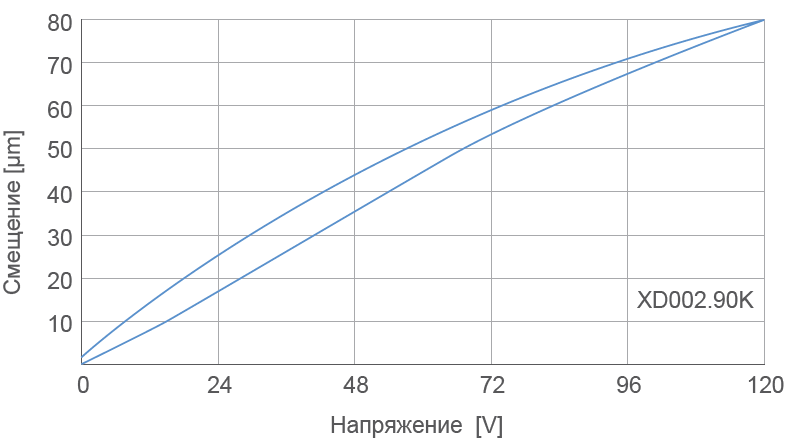

Смещение в зависимости от напряжения

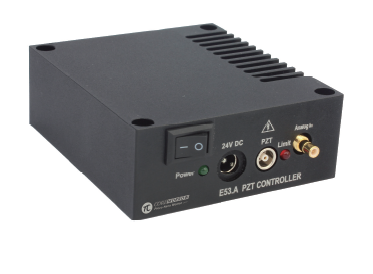

Рекомендуемый контроллер

E53.Пьезоконтроллер идеально подходит для управления пьезо зажимами,
обеспечивая быстрое время отклика и стабильность.
E53 очень компактен и прост в интеграции.


Технические данные

Тип	XD002.90K	XD002.150K	XD002.200S	Ед. изм.
Активные оси	X	X	Закрыт. контур
Диапазон движ. (0~120V)	±40	±60	±80	μm±20%
Диапазон движ. (0~150V)	±50	±75	±100	μm±20%
Мощность толкающ./тянущего усилия	10/1	-	4/-	N
Жесткость	0.04	-	0.04	N/μm±20%
Резонансная частота без нагрузки	1500	1100	400	Hz±20%
Время шага без нагрузки	0.7	-	-	ms±20%
Рабочая частота без нагрузки	300	-	-	Hz
Мощность нагрузки	0.05	0.05	0.05	kg
Эл. Емкость	0.18	0.17	7.2	μF±20%
Материал	Сталь	Сталь	Сталь
Масса	10	8.7	305	g±5%
Состояние зажима при включении питания	Открыт	Открыт	Закрыт

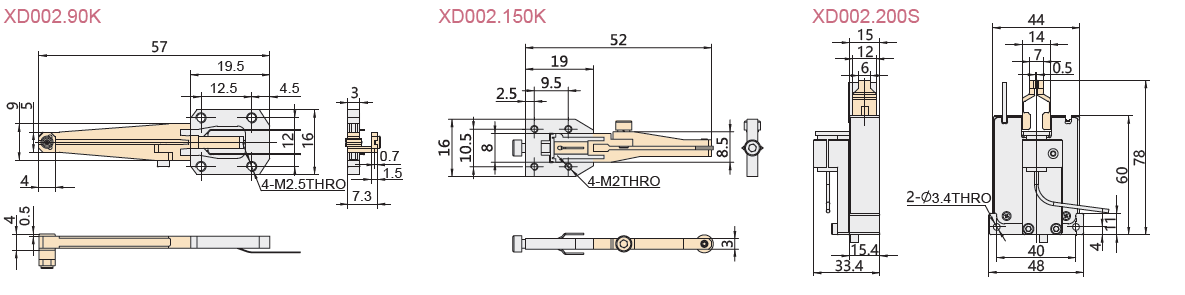

Чертежи
