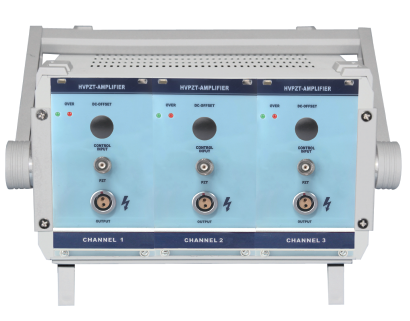

E00 /E01.Высоковольтный пьезоусилитель серии A
предназначен для приведения в действие
высоковольтных пьезоусилителей , таких как МВК.
Его выходной диапазон составляет от -500 до 1500V
и управляется аналоговым входным сигналом.
Характеристики
Приложение
Кривая зависимости частоты от нагрузки
Технические данные
предназначен для приведения в действие
высоковольтных пьезоусилителей , таких как МВК.
Его выходной диапазон составляет от -500 до 1500V
и управляется аналоговым входным сигналом.
Характеристики
- Выход -500~+1500V
- от 1 до 6 каналов на выбор
- Управление аналоговым входом
- Полоса пропускания для небольшого сигнала до 10 кГц
Приложение
- Приводной МВК композит из микроволокна
- Привод высоковольтного
- пьезо стека
- Привод высоковольтного
- пьезопривода и т.д.

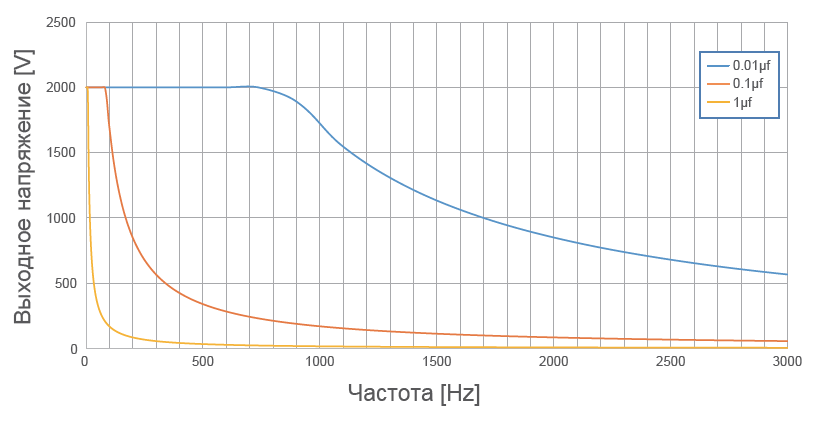

Кривая зависимости частоты от нагрузки
Технические данные
| Тип | E01.A1 | E01.A2 | E01.A3 | E00.A4 | E00.A5 | E00.A6 |
|---|---|---|---|---|---|---|

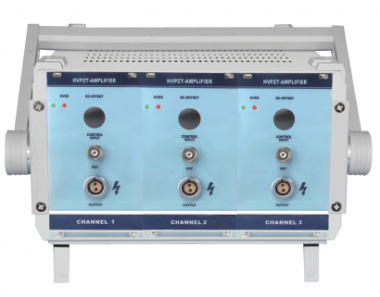

| Внешний вид |
 |
 |
 |
 |
 |
 |
| Контроль | Аналоговый вход | |||||
| Каналы | 1 | 2 | 3 | 4 | 5 | 6 |
| Диапазон входного сигнала(V) |
-2.5~7.5 | |||||
| Выходное напряжение (V) |
-500~1500 | |||||
| Пульсация на выходе |
50mVp-p(@1μF) | |||||
| Стабиль-ность | <0.1%F.S./8часов | |||||
| Входное сопрот. (KΩ) |
100 | |||||
| Пропускн. способн. (kHz) |
3 | |||||
| Малая полоса пропуска сигнала (kHz) |
10 | |||||
| Пр.текущий | 17mA@1000V, 1μF | |||||
| Пиковый ток(mA) | 55 | |||||
| Защита от короткого замыкания (мА) | 26 | |||||
| Разъем входа |
BNC-50KY мама BNC | |||||
| Выходное напряжение | EGG.2B.302.CLL | |||||
| Источник питания | AC 220V±10%, 50Hz±10% | |||||
| Текущий предел | Защита от короткого замыкания | |||||

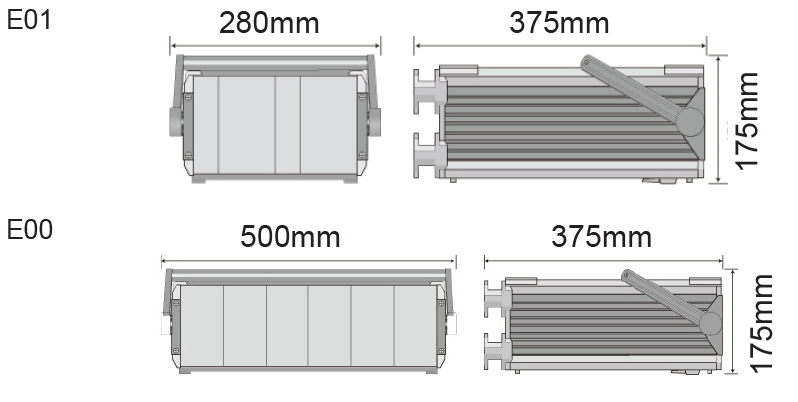

| Размер L×H×D (mm) |
280×175 ×375 |
280×175 ×375 |
280×175 ×375 |
500×175 ×375 |
500×175 ×375 |
500×175 ×375 |
| Рассеива-ние тепла | Вентилятор | |||||
