Технические данные
| Модель |
Макс./Ход* [μm]±15% |
Длина L [mm] |
Эл. емкость [nF]±20% |
Жесткость [N/μm]±10% |
Резонансная частота [kHz] |

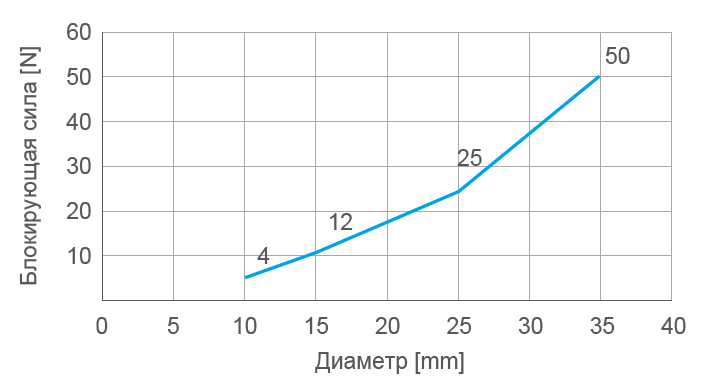

Блокирующая сила [N] |
| PSt1000/10/7 |
12/7 |
9 |
20 |
300 |
60 |
4000 |
| PSt1000/10/20 |
24/18 |
18 |
45 |
150 |
40 |
4000 |
| PSt1000/10/25 |
35/25 |
27 |
85 |
100 |
30 |
4000 |
| PSt1000/10/40 |
55/40 |
36 |
110 |
75 |
25 |
4000 |
| PSt1000/10/60 |
80/60 |
54 |
170 |
50 |
20 |
4000 |
| PSt1000/10/80 |
105/80 |
72 |
220 |
35 |
15 |
4000 |
| PSt1000/16/7 |
12/7 |
9 |
60 |
800 |
60 |
12000 |
| PSt1000/16/20 |
27/20 |
18 |
150 |
400 |
40 |
12000 |
| PSt1000/16/40 |
55/40 |
36 |
360 |
200 |
25 |
12000 |
| PSt1000/16/60 |
80/60 |
54 |
540 |
120 |
20 |
12000 |
| PSt1000/16/80 |
105/80 |
72 |
720 |
90 |
15 |
12000 |
| PSt1000/25/7 |
12/7 |
9 |
140 |
1800 |
60 |
25000 |
| PSt1000/25/20 |
27/20 |
18 |
350 |
900 |
40 |
25000 |
| PSt1000/25/40 |
55/40 |
36 |
800 |
450 |
25 |
25000 |
| PSt1000/25/60 |
80/60 |
54 |
1250 |
300 |
20 |
25000 |
| PSt1000/25/80 |
105/80 |
72 |
1700 |
200 |
15 |
25000 |
| PSt1000/35/7 |
12/7 |
9 |
300 |
4000 |
60 |
50000 |
| PSt1000/35/20 |
27/20 |
18 |
800 |
2000 |
40 |
50000 |
| PSt1000/35/40 |
55/40 |
36 |
1600 |
1000 |
25 |
50000 |
| PSt1000/35/60 |
80/60 |
54 |
2500 |
600 |
20 |
50000 |
| PSt1000/35/80 |
105/80 |
72 |
3300 |
450 |
15 |
50000 |
|
*PSt1000: Номинальный ход при 0~1000V, макс. Ход при -200V~1000V. Рекомендуется 0~800V для длительной высоконадежной работы.

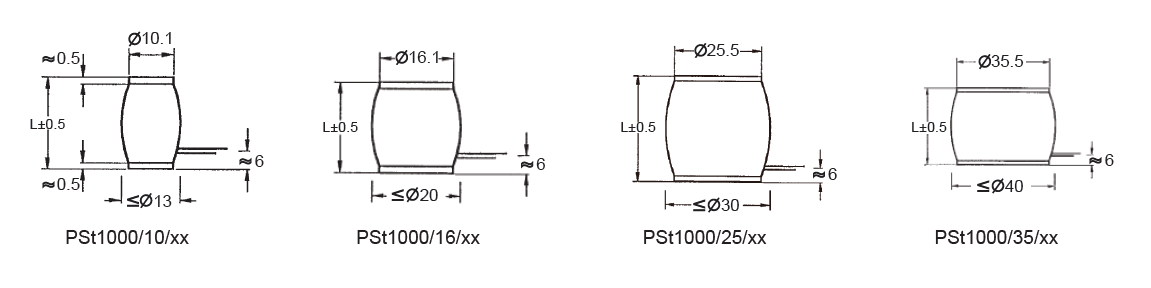

Чертежи
