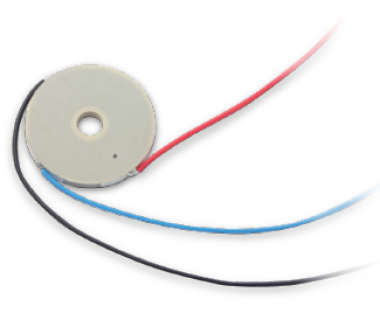

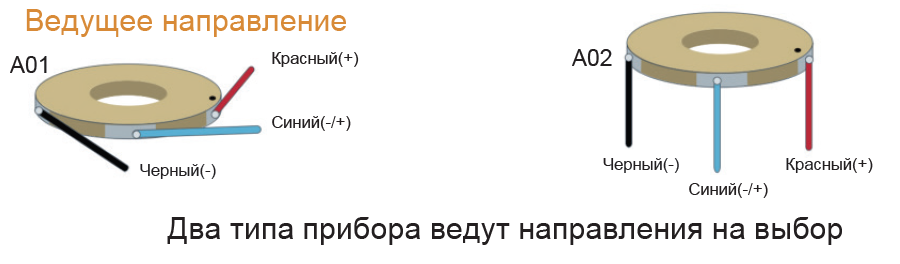

Приводы с гибочным кольцом

Технические данные

Модель	Наружный диаметр OD[mm]	Внутр. диаметр ID[mm]	Высота H [mm]±0.1	Макс. напря-жение [V]	Ход [μm]±15%	Эл. емкость [nF]±15%	Жесткость [N/μm]±20%	Блокиру-ющая сила [N]±20%	Резонансная частота без нагрузки [kHz]±20%
NAC2322	20(±0.6)	4(±0.15)	1.25	±100 or 200	±28	2×400	0.57	16	>12.8
NAC2323	20(±0.6)	4(±0.15)	1.8	±100 or 200	±20	2×670	1.1	22	>18.4
NAC2324	30(±0.9)	6(±0.2)	0.7	±100 or 200	±108	2×470	0.1	11	>3.7
NAC2325	30(±0.9)	6(±0.2)	1.25	±100 or 200	±70	2×940	0.41	29	>6
NAC2327	40(±1.2)	8(±0.25)	0.7	±100 or 200	±185	2×800	0.07	13	>1.8
NAC2328	40(±1.2)	8(±0.25)	1.25	±100 or 200	±115	2×1740	0.34	39	>3.4

Примечание: масса NAC2322 составляет около 3 г, NAC2328 - около 12 г. Вес свинца и материала паяного соединения
составляет около 1~2 г, длина провода - 20 см. Максимальная рабочая температура до 150°C.


Управление приводами с гибочным кольцом может осуществляться с помощью:

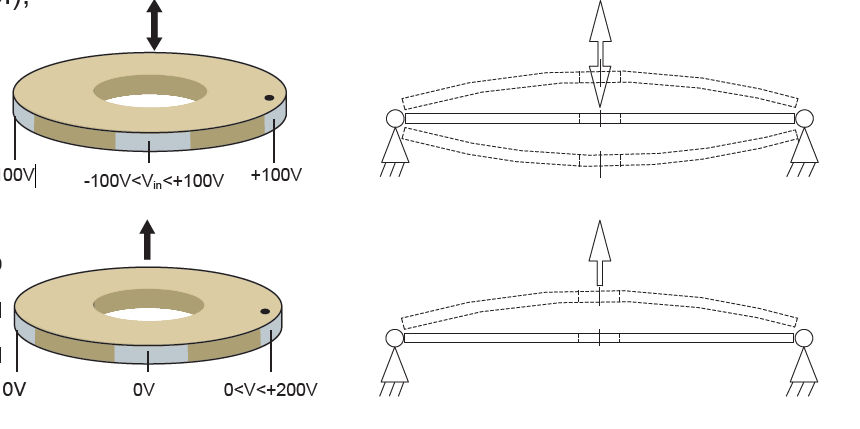

Управление дифференциальным напряжением: В этом режиме изгибом можно управлять как вверх, так и вниз.
Подайте +100V на положительный электрод (обозначен черной точкой),
-100V на отрицательный электрод и напряжение Vin к средним
электродам, например, -100V<Vin<100V. Если 0V<Vin<100V,
пластина прогнется вниз, а черная точка будет направлена вверх.
Если -100V<Vin<0V, пластина согнется так,
что черная точка будет направлена вверх.
Управление напряжением с одной стороны: В этом режиме можно
управлять изгибом только с одной стороны, т.е. изгиб вверх с черной
точкой, направленной вверх. Подайте 0V на отрицательный и средний
электрод и до 200V на положительный электрод.

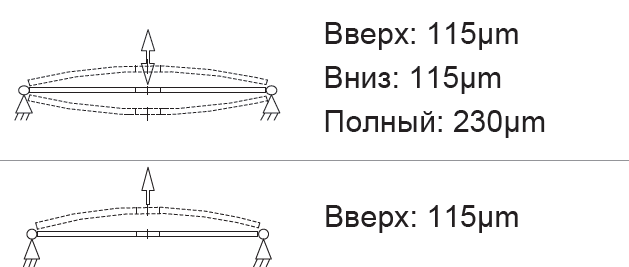

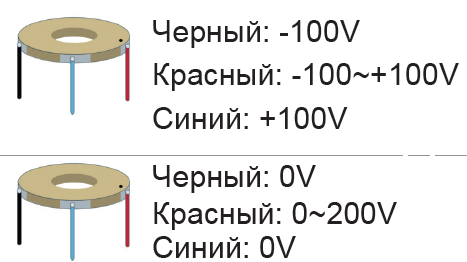

Пример	Соединение	Контроль	Ход
NAC2328		3 канала, где, Канал 1: -100~100V выход Канал 2: +100V выход Канал 3: -100V выход
		1 канал, выход 0~200V

Установка

Приводы с гибочным кольцом могут быть установлены либо путем механического зажима, либо путем склеивания. Площадь
изоляции составляет 1 мм соответственно по внутреннему и внешнему диаметрам, а максимальная площадь зажима
составляет 2~3 мм. Механический зажим должен осуществляться с умеренным усилием, которое примерно в 5 раз превышает
усилие блокировки, как можно меньше, чтобы избежать нежелательного зажима и тем самым уменьшить максимальный ход, а
материал зажима должен быть достаточно гибким, чтобы позволить движение, и мы рекомендуем использовать пластики,
такие как тефлон или PEEK. Обратите внимание, он должен оставлять достаточно места, чтобы не блокировать ход. Область,
которая может быть зажата и скреплена, показана на рисунке ниже. Склеивание
 Неправильная фиксация
