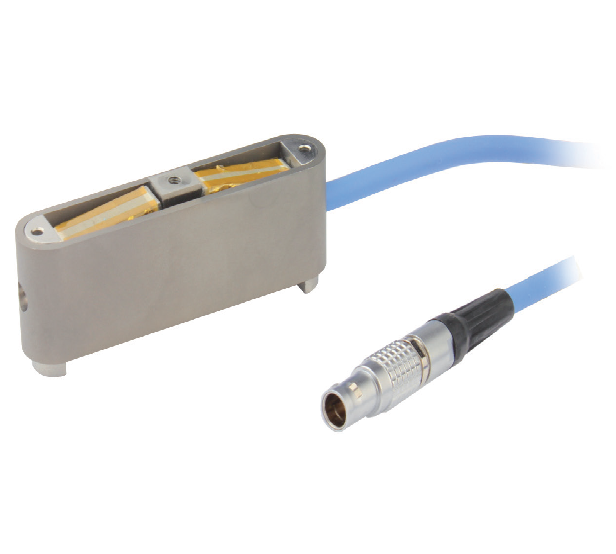

NAC Пьезоприводы с усилением

NAC пьезоприводы с усилением подходят для систем, в которых требуются
более легкие исполнительные механизмы с температурной стабильностью и
высокими резонансными частотами. Уникальная структура делает приводы
более компактным.

Характеристики

• Высокая резонансная частота и большая рабочая полоса частот
• Легкий вес, оптимизированная жесткость
• Температурная стабильность

Температурная стабильность

Как правило, при изменении температуры разное тепловое расширение между керамикой и материалом структурного
компонента приводит к изменению распределения силы. Это приведит к изменению внутренней предварительной нагрузки.
Пьезоусиленные механизмы NAC не будут вызывать изменений в выходном смещении из-за изменения температуры.

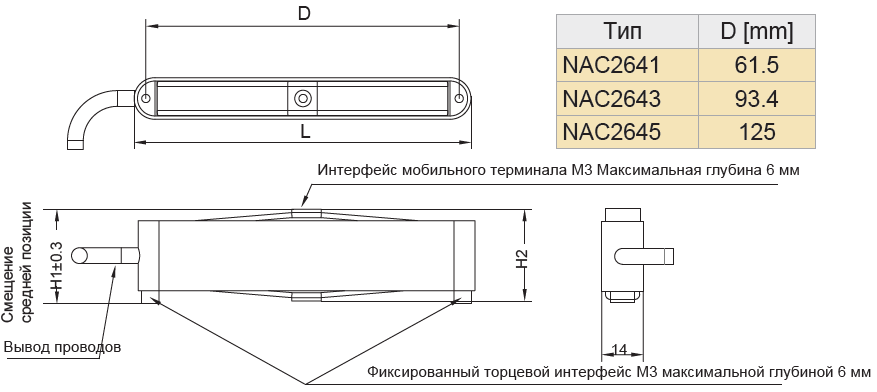

Чертеж

Примечание: H2>H1 у NAC2645. Среднее положение нижнего конца
должно быть приостановлено во время установки, иначе выход смещения
будет заблокирован.

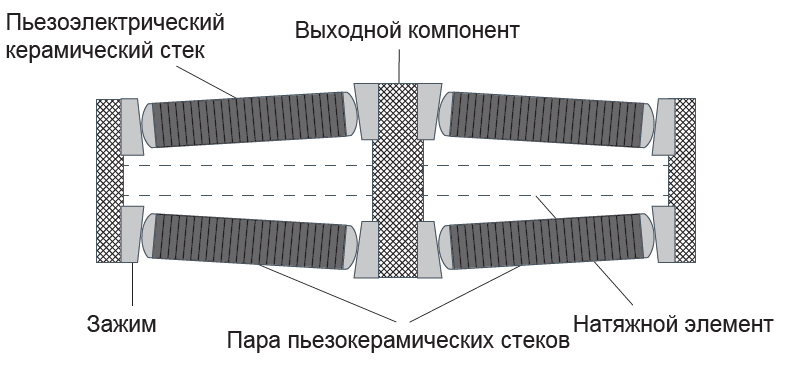

Принцип действия

Пьезоусиленные приводы NAC основаны на четырех
пьезо стеках, соединенных попарно. Каждый пьезо стек
шарнирно закреплен на своем конце под небольшим
углом. Когда напряжение, подаваемое на одну пару
пьезо стеков, увеличивается, напряжение на пьезо стеке
другой пары уменьшается. Это облегчает перемещение
выходного элемента в одном направлении. Следует
помнить, что в случае свободного смещения
напряжение в пьезо стеке и натяжном элементе
остается практически постоянным. Это означает, что
деформация напрямую передается от пьезо стека к
выходному элементу. Конструкция не выдержит
больших изгибающих усилий.


Предупреждение: Избегайте чрезмерного давления на привод, например:
• Нажатия/тяги и сгибания между двумя точками фиксированного интерфейса
• Боковое усилие и изгиб на движущейся поверхности

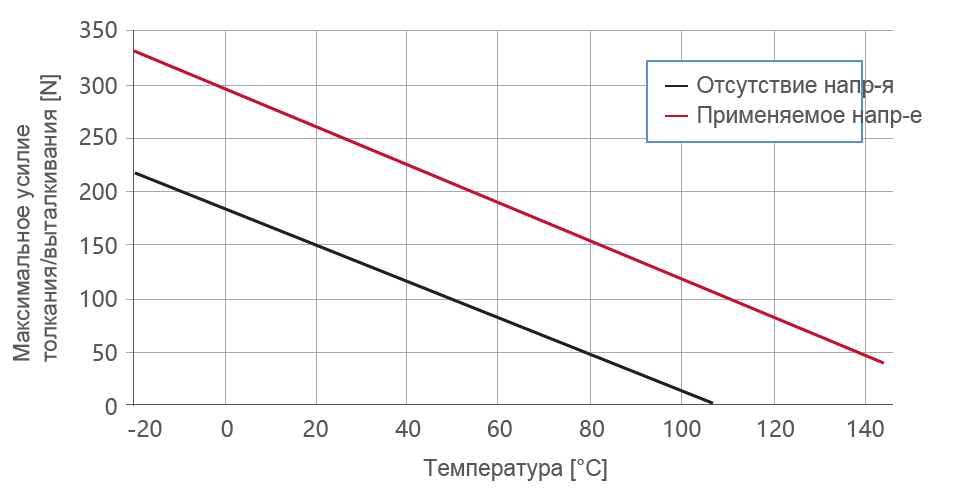

Кривая допустимой нагрузки

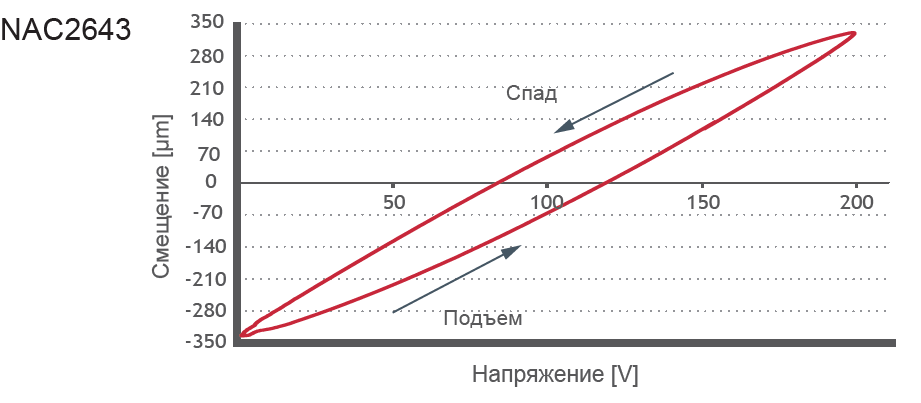

Зависимость хода от напряжения


Технические данные

Тип	NAC2641	NAC2643	NAC2645	Ед. изм
Ширина W×Длинна L	14×70.5	14×102.4	14×134.2	mm±0.1
Высота H1/H2	26.1/24.2	28/24.2	29.5/30.6	mm±0.3
Рабочее напряжение	200	200	200	V
Перемещение	300/ ±150	625/±312.5	±475	μm±15%
Жесткость (в среднем положении, до 250N)	1.3	0.9	0.7	N/μm±15%
Блокирующая сила	250	250	250	N
Масса (механизм + свинец)	84+60	122+60	160+60	g±10%
Резонансная частота без нагрузки	1700	1100	850	Hz
Эл. Емкость	2×3.6	2×6.5	2×10	μF±15%
Рабочая температура	-20~+150	-20~+150	-20~+150	°C

Примечание: Указаные в таблице данные относятся к работе при
комнатной температуре и статичном режиме.
