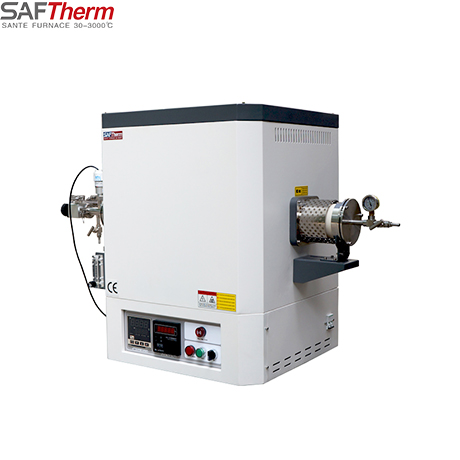

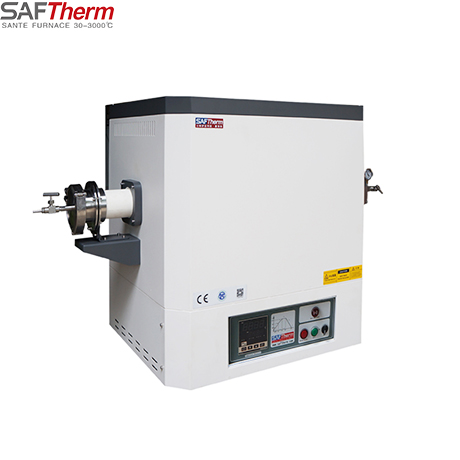

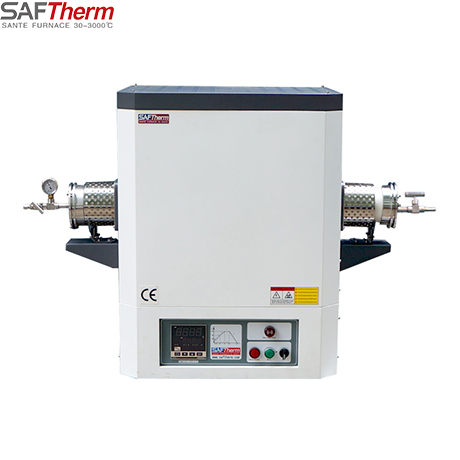

Номер модели: STG-100-14
Кварцевая трубка (наружный диаметр): Φ100 мм
Длина зоны нагрева: 300 мм
Постоянная температура: 1300 ℃
Максимальная температура: 1400 °C
Нагревательный элемент: стержень из карбида кремния (SIC)
Трубка: глиноземокерамическая трубка
Источник питания: 220 В / 4 кВт
Точность измерения температуры: ± 1 ℃
Термопара: S-образного типа
Технические характеристики
Трубчатая печь с температурой 1400 ℃ используется для спекания и высокотемпературной термообработки металлических материалов, керамических материалов, наноматериалов, полупроводниковых материалов, порошковой металлургии и других материалов в колледжах и университетах, научно-исследовательских институтах, фабриках и предприятиях нефтехимической, аэрокосмической и других отраслях промышленности.
Корпус печи
- Корпус изготовлен из металлической низкоуглеродистой стали Q235, а поверхность обладает электростатической стойкостью и устойчивостью к коррозии.
- Прочная двухслойная металлическая рама сочетается с теплоизоляционной конструкцией вентилятора, что обеспечивает низкую температуру поверхности печи
- Горизонтальный режим работы, конструкция с верхним отверстием, прост в эксплуатации
Огнеупорный материал
Многослойная изоляционная конструкция, состоящая из легкого глиноземистого керамического волокна и высококачественной основы из изоляционных плит, не содержит асбестовых компонентов, обеспечивает низкие теплопотери и низкое энергопотребление
Система отопления
- Высококачественный нагревательный элемент HRE, свободный нагрев тепловым излучением полости печи, экономия энергии и высокая эффективность, длительный срок службы
- Нагревательный элемент нагревается кольцевым образом или с двух сторон, что обеспечивает хорошую равномерность нагрева в печи
- Двухзонный нагрев, одна температурная зона может регулировать температуру независимо друг от друга, что обеспечивает лучшую равномерность температуры
Панель управления температурой
- Режимы управления PID и SSR, точный контроль температуры
- Никель-хром-кремниевая термопара N-типа, стандартизованная на международном уровне, с диапазоном измерения температуры 0-1300 ℃ и длительным сроком службы
- Дверца печи оснащена предохранительным выключателем для отключения питания при открывании дверцы
Программный контроллер
- PID с режимом управления SSR/SCR, точный контроль температуры
- Термопара международного стандарта, длительный срок службы
- Программируемые 30 программных сегментов
- Оснащена световым индикатором нагрева и звуковым сигналом о превышении температуры
Функция создания вакуумной атмосферы

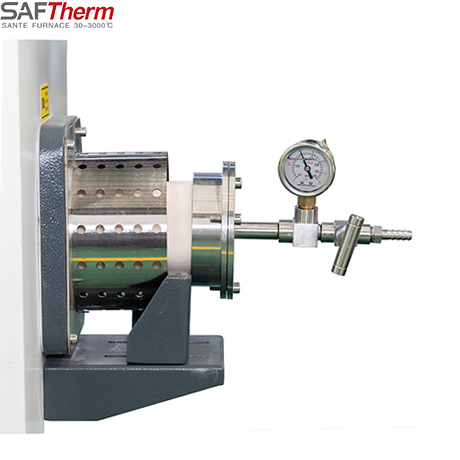

- С уплотнительным фланцем из нержавеющей стали 304 для создания вакуума или атмосферы в трубе печи
- Рабочая трубка из высококачественного кварцевого стекла и рабочая трубка из металла или корунда также могут быть выбраны для адаптации к различным условиям работы
Технические параметры
|
Модель |
STG-40-14 |
STG-60-14 |
STG-80 -14 |
STG-100- 4,,, |
|
Размер трубы |
Φ40 x 900 мм |
Φ60 x 900 мм |
Φ80 x 900 мм |
Φ100 x 900 мм |
|
Максимальная температура |
1400℃ |
|||
|
Рабочая температура |
1300℃ |
|||
|
Размер зоны нагрева |
300 мм |
|||
|
Источник питания |
220 В / 2 кВт |
220 В / 3 кВт |
220 В / 4 кВт |
220 В / 5 кВт |
|
Нагревательный элемент |
Стержень из карбида кремния (SIC) |
|||
|
Материал для печи |
Поликристаллический материал из керамического волокна из неорганического оксида алюминия, полученный методом мокрой вакуумной фильтрации |
|||
|
Материал труб для печи |
Корундовая трубка высокой чистоты |
|||
|
Точность контроля температуры |
±1℃ |
|||
|
Элемент для измерения температуры |
Платинородиевая термопара национального стандарта S-типа |
|||
|
Прибор для контроля температуры |
Интеллектуальный микрокомпьютерный прибор для PID-контроля температуры, SSR-контроль, функция самонастройки параметров PID; программируемые 30 программных сегментов, программируемое повышение температуры, программируемое сохранение тепла, программируемое охлаждение |
|||
|
Скорость нагрева |
Свободная регулировка 1-30 ℃ / мин |
|||
|
Конструкция печи |
Интегрированная конструкция с контролем температуры печи; двухслойный кожух, циркуляция воздуха и теплоизоляция |
|||
|
Эффективность уплотнения |
Оба конца трубы печи оснащены металлическими фланцами из нержавеющей стали в сочетании с прокладками из высокотемпературного PTFE, которые могут работать в условиях вакуума со степенью разрежения ≤5па (роторно-лопастной вакуумный насос). |
|||
|
Функция создания атмосферы |
На обоих концах фланца имеются воздухозаборники и выпускные отверстия. Манометр установлен на металлическом фланце. Прецизионный игольчатый клапан позволяет регулировать впуск и выпуск воздуха, а также подавать защитные газы, такие как азот, аргон и водород. |
|||
|
Защита оборудования |
Модульное управление, звуковой и световой сигнал тревоги будут отправлены в случае перегрева и поломки соединительной муфты в рабочем процессе, и действие защиты будет завершено автоматически |
|||
|
Защита безопасности |
Оборудование оснащено автоматическим выключателем, который автоматически срабатывает в случае утечки короткого замыкания, что может обеспечить безопасность оборудования и операторов |
|||
|
Оболочка |
Высококачественная обработка заготовок из холоднокатаной стальной пластины на станке с CNC после сварки, шлифования, полировки, фосфатирования, поверхностного электростатического распыления пластикового порошка |
|||
|
Сертификация качества |
ISO9001 CE SGS TUV |
|||
|
Стандартная конфигурация |
1. 1 корпус печи 2. 1 регулятор температуры 3. Шнур питания 3 метра 4. 1 термопара 5. 1 руководство пользователя 6. Один топочный крюк 7. Одна пара высокотемпературных перчаток 8. Две заглушки для труб 9. Один комплект уплотнительного фланца |
|||
|
Дополнительные принадлежности |
1. Дополнительный роторно-лопастной вакуумный насос (степень разрежения ≤ 5па) 2. Дополнительный цифровой вакуумметр ((1.0×105-1.0×10- 1па)) 3. Дополнительный поплавковый расходомер (диапазон 60-600 мл / мин) 4. Lополнительная корундовая емкость |
|||
Аксессуары
|
1. Корпус печи |
1 комплект |
|
2. Регулятор температуры |
1 |
|
3. Шнур питания 3 метра |
1 |
|
4. Термопара |
1 |
|
5. Руководство по эксплуатации |
1 |
|
6. Плоскогубцы для тиглей |
1 |
|
7. Перчатки для работы при высоких температурах |
1 пара |
Модель |
Стоимость, доллары США |
|
STG-100-14 |
По запросу |
