Номер модели: STG-60-17
Диаметр кварцевой трубки: Φ60 мм
Длина зоны нагрева: 300 мм
Постоянная температура: 1600℃
Максимальная температура: 1700 °C
Нагревательный элемент: нагреватель на основе дисилицида молибдена (MoSi2)
Трубка реактора: глиноземная трубка
Источник питания: 220 В/ 4 кВт
Точность измерения температуры: ±1 ℃
Термопара: B-образного типа
Технические характеристики

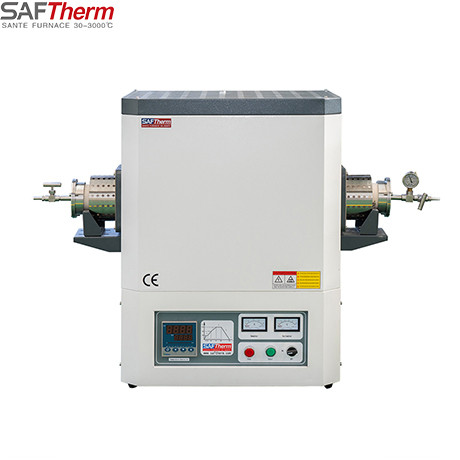

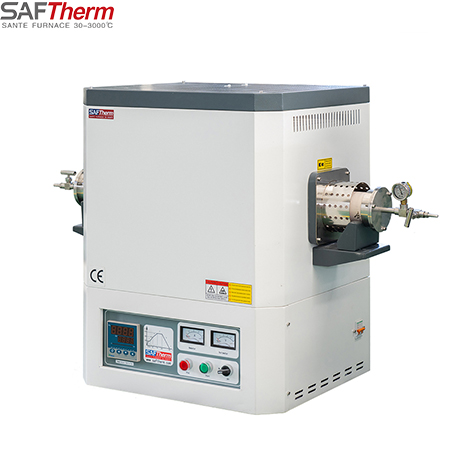

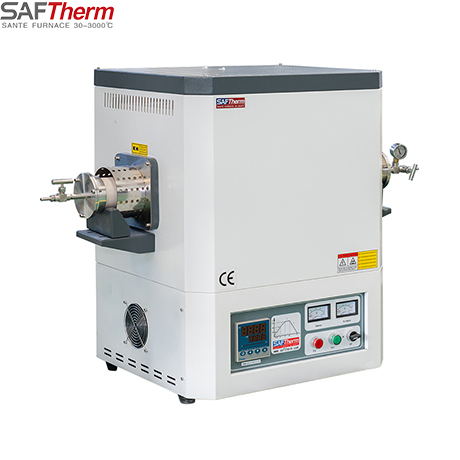

Однозонная трубчатая печь с температурой 1700 ℃ используется для спекания и высокотемпературной термообработки металлических материалов, керамических материалов, наноматериалов, полупроводниковых материалов, порошковой металлургии и других материалов в колледжах и университетах, научно-исследовательских институтах, фабриках и предприятиях нефтехимической, аэрокосмической и других отраслях промышленности.
Корпус печи
- Корпус изготовлен из низкоуглеродистой стали марки Q235, а его поверхность обладает электростатической стойкостью и устойчивостью к коррозии.
- Прочная двухслойная металлическая рама сочетается с теплоизоляционной конструкцией вентилятора, что обеспечивает низкую температуру поверхности печи
- Горизонтальный режим использования, прост в эксплуатации
Огнеупорный материал
Многослойная изоляционная конструкция, состоящая из легкого глиноземистого керамического волокна и высококачественной основы из изоляционных плит, не содержит асбестовых компонентов, обеспечивает низкие теплопотери и низкое энергопотребление
Система отопления
- Высококачественный нагревательный элемент Mosi2 надежно установлен с обеих сторон печи и нагревается за счет свободного теплового излучения в полости печи, что является энергосберегающим и эффективным, а также имеет длительный срок службы
- Нагрев осуществляется с обеих сторон (левой и правой), чтобы обеспечить хорошую равномерность нагрева в печи
Панель управления температурой
- Режимы PID и SSR, точный контроль температуры
- Международная стандартизованная кремниевая термопара Ni - Cr типа B, диапазон температур 0-1800 °C, длительный срок службы
- Оснащена световым индикатором нагрева и звуковым сигналом о превышении температуры.
Программный контроллер
- Усовершенствованные контроллеры, отвечающие сложным технологическим требованиям
- Простое и непосредственное управление, гибкое программирование
- Программируемые 32 программных сегмента
- Сигнализация о перегреве и неисправностях, автоматическая защита безопасности
Функция создания вакуумной атмосферы

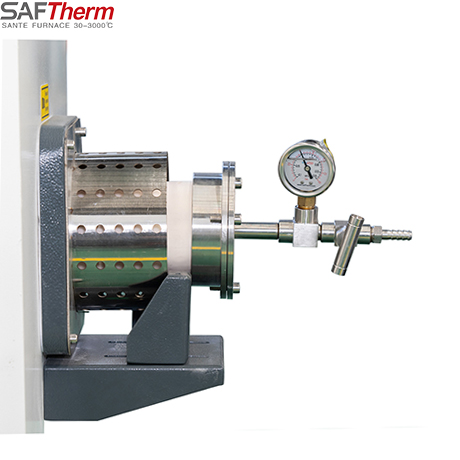

- Уплотнительный фланец из нержавеющей стали марки 304 обеспечивает создание вакуума или атмосферы в трубе печи
- Рабочая трубка из высококачественного кварцевого стекла, а также металлическая или корундовая рабочая трубка также могут быть выбраны для адаптации к различным условиям работы
Технические параметры
|
Модель |
STG-40 -17 |
STG-60 -17 |
STG-80 -17 |
STG-100 -17 |
|
Размер трубы |
Φ40 x 900 мм |
Φ60 x 900 мм |
Φ80 x 900 мм |
Φ100 x 900 мм |
|
Максимальная температура |
1700℃ |
|||
|
Рабочая температура |
1600℃ |
|||
|
Размер зоны нагрева |
300 мм |
|||
|
Источник питания |
220 В / 3 кВт |
220 В / 4 кВт |
220 В / 5 кВт |
220 В / 5 кВт |
|
Нагревательный элемент |
MoSi2 |
|||
|
Материал для печи |
Поликристаллический материал из керамического волокна на основе неорганического оксида алюминия, полученный методом мокрой вакуумной фильтрации |
|||
|
Материал труб для печей |
Корундовая труба высокой чистоты |
|||
|
Точность контроля температуры |
±1℃ |
|||
|
Элемент для измерения температуры |
Платинородиевая термопара национального стандарта типа B |
|||
|
Прибор для контроля температуры |
Интеллектуальный микрокомпьютерный прибор для PID-контроля температуры, SSR-контроль, функция самонастройки параметров PID; программируемые 4 группы из 8 программных сегментов, программируемое повышение температуры, программируемое сохранение тепла, программируемое охлаждение |
|||
|
Скорость нагрева |
Свободная регулировка температуры 1-15 ℃/ мин |
|||
|
Конструкция печи |
Интегрированная конструкция с контролем температуры печи; двухслойный кожух, циркуляция воздуха и теплоизоляция |
|||
|
Эффективность герметизации |
Оба конца трубы печи оснащены металлическими фланцами из нержавеющей стали в сочетании с прокладками из высокотемпературного PTFE, которые могут работать в условиях вакуума со степенью разрежения ≤5па (роторно-лопастной вакуумный насос). |
|||
|
Функция создания атмосферы |

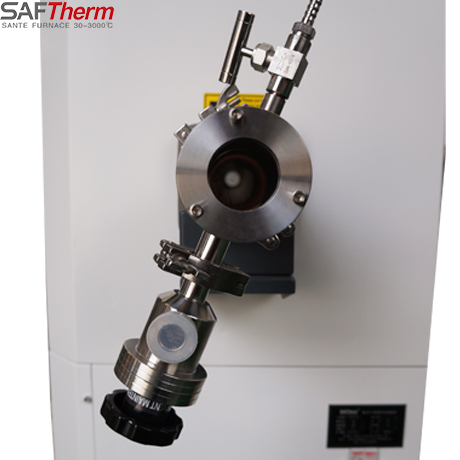

На обоих концах фланца имеются воздухозаборники и выпускные отверстия. Манометр установлен на металлическом фланце. Прецизионный игольчатый клапан позволяет регулировать впуск и выпуск воздуха, а также подавать защитные газы, такие как азот, аргон и водород. |
|||
|
Защита оборудования |
Модульное управление, звуковой и световой сигнал тревоги будут отправлены в случае перегрева или поломки соединительной муфты в рабочем процессе, и действие защиты будет завершено автоматически |
|||
|
Защита безопасности |
Оборудование оснащено автоматическим выключателем, который автоматически срабатывает в случае утечки короткого замыкания, что может обеспечить безопасность оборудования и операторов |
|||
|
Оболочка |
Высококачественная обработка холоднокатаного стального листа на станках с CNC после сварки, шлифования, полировки, фосфатирования, поверхностного электростатического распыления пластикового порошка |
|||
|
Сертификация качества |
ISO9001 CE SGS TUV |
|||
|
Стандартная конфигурация |
1. 1 корпус печи 2. 1 регулятор температуры 3. Шнур питания 3 метра 4. 1 термопара 5. 1 руководство пользователя 6. Один топочный крюк 7. Одна пара высокотемпературных перчаток 8. Две заглушки для труб 9. Один комплект уплотнительного фланца |
|||
|
Дополнительные принадлежности |
1. Дополнительный роторно-лопастной вакуумный насос (степень разрежения ≤ 5па) 2. Дополнительный цифровой вакуумметр ((1.0×105-1.0×10- 1па)) 3. Дополнительный поплавковый расходомер (диапазон 60-600 мл / мин) 4. Дополнительная корундовая емкость |
|||
Аксессуары
|
1. Корпус печи |
1 комплект |
|
2. Регулятор температуры |
1 |
|
3. Шнур питания 3 метра |
1 |
|
4. Термопара |
1 |
|
5. Руководство по эксплуатации |
1 |
|
6. Плоскогубцы для тиглей |
1 |
|
7. Перчатки для работы при высоких температурах |
1 пара |
Модель |
Стоимость, доллары США |
|
STG-60-17 |
По запросу |
