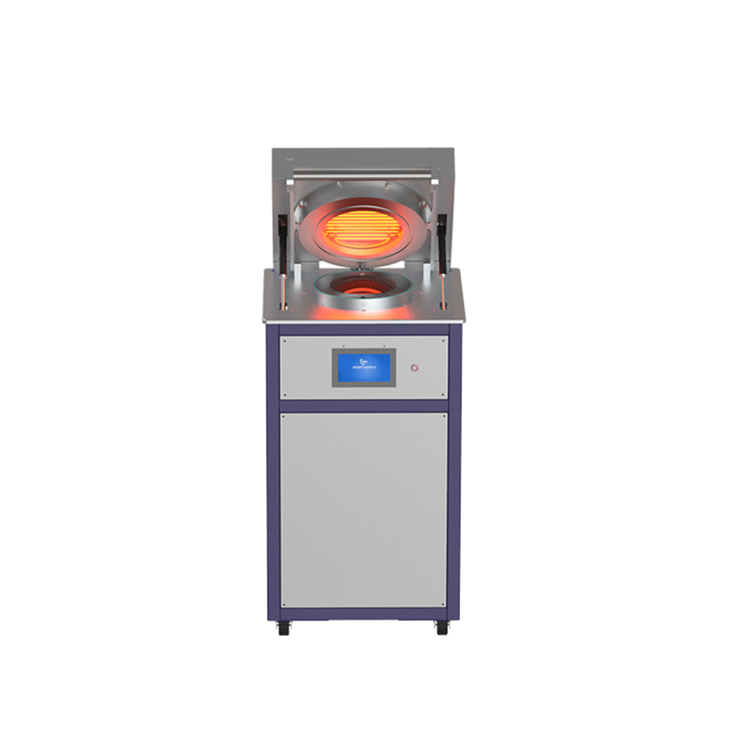

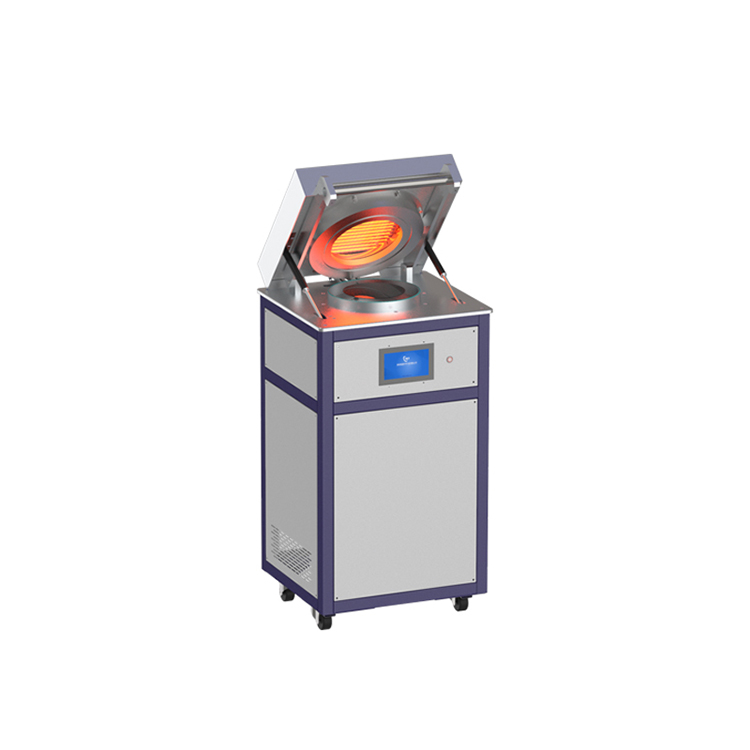

Галогенная лампа RTP печь для отжига

Печь для отжига с галогенной лампой RTP представляет собой 6-дюймовую печь для быстрого отжига пластин. В ней используется инновационная технология нагрева для реального измерения температуры подложки. Ей не нужна температурная компенсация традиционных печей для быстрого отжига. Контроль температуры является точным, и температура с высокой степенью повторяемости.

Технические характеристики

Печь для отжига с галогенной лампой RTP представляет собой 6-дюймовую печь для быстрого отжига пластин. В ней используется инновационная технология нагрева для реального измерения температуры подложки. Ей не нужна температурная компенсация традиционных печей для быстрого отжига. Контроль температуры является точным, а температура с высокой степенью повторяемости. Среди заказчиков - многие международные полупроводниковые компании и известные научно-исследовательские группы. Это идеальный выбор для процесса отжига полупроводников.

• Реальное измерение температуры подложки без традиционной температурной компенсации
• Инфракрасный нагрев галогенной ламповой лампы
• Чрезвычайно высокая точность и однородность температуры нагрева
• Быстрый цифровой ПИД-контроль температуры
• Вакуумная камера с холодной стенкой из нержавеющей стали
• Хорошая стабильность системы
• Компактная конструкция, небольшая настольная система
• Управление ПК с сенсорным экраном
• Стандартное значение степени разрежения, совместимое с нормальным давлением и вакуумом, составляет 5 × 10-3 Торр, а степень разрежения составляет всего 5 × 10-6 Торр при использовании двухступенчатого молекулярного насоса
• До 3-канальных газов (управление MFC)
• Отсутствие перекрестного загрязнения, отсутствие загрязнения металла.

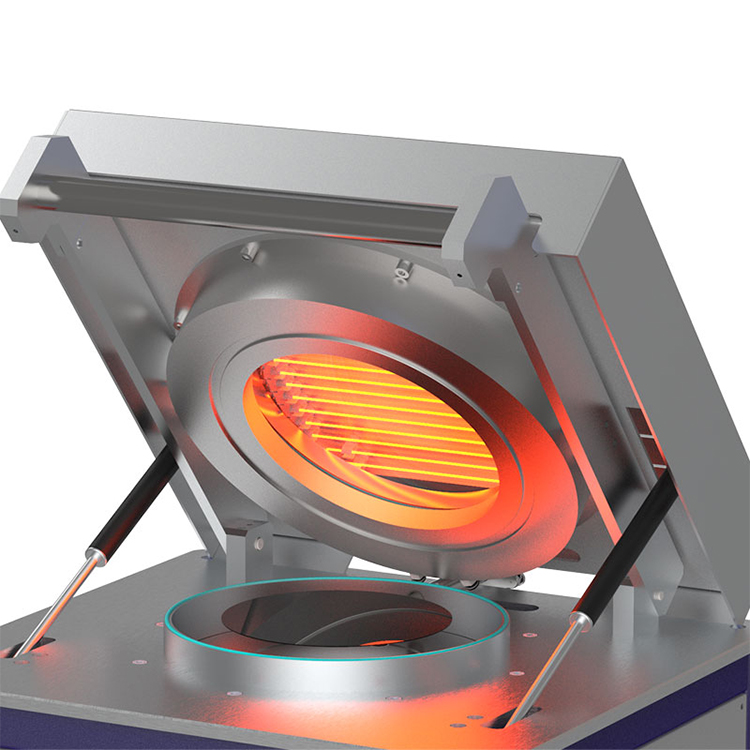

В печи для отжига с галогенной лампой RTP используется специальный комплект для измерения температуры в виде чешуек Real T / C, как показано на рисунке выше, контактный термометр подключен к комплекту Real T / C в виде чешуек. При работе галогенная лампа с матрицей излучает тепло на поверхность образца через кварцевое окно, образец нагревается, и одновременно нагревается чешуйчатый комплект Real T / C. Поскольку подложка очень близка к реальному T / C KIT, между ними будет происходить теплопередача, и тепловое равновесие будет быстро достигнуто, поэтому температура, измеряемая с помощью чешуйчатого реального T / C KIT, бесконечно близка к реальной температуре подложки, что обеспечивает реальное измерение температуры подложки.

Технические параметры

Тип подложки:

• Кремниевые пластины
• Составные полупроводниковые пластины
• GaN / сапфировые пластины для светодиодов
• Пластины из карбида кремния
• Поликремниевые пластины для солнечных батарей
• Стеклянные подложки
• Металлы
• Полимеры
• Восприимчивые вещества из графита и карбида кремния

Области применения

Ионная имплантация / контактный отжиг, быстрая термическая обработка (RTP), быстрый отжиг (RTA), быстрое термическое окисление (RTO), быстрое термическое азотирование (RTN) могут использоваться в различных средах, таких как вакуум, инертная атмосфера, кислород, водород, смешанный газ и т.д. Легирование SiAu, SiAl, SiMo, материалы с низким диэлектрическим содержанием, кристаллизация, уплотнение, склеивание солнечных элементов и т.д.
