Технические параметры
|
Рабочая температура |
1150℃ |
|
Количество зон нагрева |
Три |
|
Длина каждой зоны нагрева |
300-400 мм |
|
Длина равномерной температурной зоны |
500 мм (минимум) |
|
Материал вакуумно-герметичной рабочей трубки |
Инконель 600 или эквивалентный сплав на никелевой основе, подходящий для вышеуказанной температуры. На обоих концах рабочей трубы должны быть предусмотрены рубашки водяного охлаждения. |
|
Внутренний диаметр рабочей трубки |
100 мм (минимум) |
|
Толщина стенки рабочей трубы |
5 мм (минимум) |
|
Однородность температуры |
± 5℃(В зоне равномерной температуры) |
|
Контроль температуры |
С помощью 03 тиристоров и 03 независимых программируемых ПИД-регуляторов (по одному для каждой зоны нагрева), минимум 8 сегментов или других эквивалентных регуляторов температуры. Примечание: Регуляторы температуры должны выбираться для всех типов термопар. |
|
Регулятор безопасности |
В печи должен быть установлен контроллер безопасности для отключения печи в случае повышения температуры из-за сбоя контроля температуры |
|
Термопары |
Термопары типа 03 K для контроля / измерения температуры зон нагрева 03 и термопары типа 01 K для контроллера безопасности, все они размещены в гильзах SS-304. Каждая термопара должна быть закреплена в центре каждой зоны нагрева, в то время как термопара для регулятора безопасности должна быть закреплена рядом с термопарой зоны центрального отопления. Термопары должны быть установлены в печи таким образом, чтобы они касались рабочей трубки, но не должны быть повреждены во время разделения печи. |
|
Корпус и конструкция печи |
Основная структура: каналы MS Внешний корпус: Горячая часть изготовлена из MS, покрытая порошковым покрытием (в печи) серого цвета с молотком, в то время как холодная часть (панель управления и прочее) изготовлена из MS, покрытая порошковым покрытием (в печи) зеленой или синей краской. Материал изоляции: Волокнистая керамическая плита и одеяло (кирпичи из тяжелой керамики использовать нельзя). |
|
Вакуумная система |
Высокий вакуум создается роторно-лопастным насосом и масляным диффузионным насосом, встроенными в вакуумную станцию. Клапаны на вакуумной станции должны управляться вручную. Двухступенчатый роторно-лопастной насос: скорость откачки: 5л / с; Максимальный вакуум: 1x10-3 мбар. Масляный диффузионный насос: скорость откачки: 600л / с; Максимальный вакуум: 1x10-6 мбар. Вакуумметр и контроллер: Вакуумметр, установленный в рабочей трубе, должен быть способен измерять вакуум во время нагрева печи. Диапазон измерения: 1x 10-9 мбар. |
|
Электрическая система |
Нагрев: 380 В, 3 фазы, 50 Гц, прибл. 45 кВА Вакуум: 220 В, однофазный, 50 Гц |
|
Модель |
Стоимость, доллары США |
|

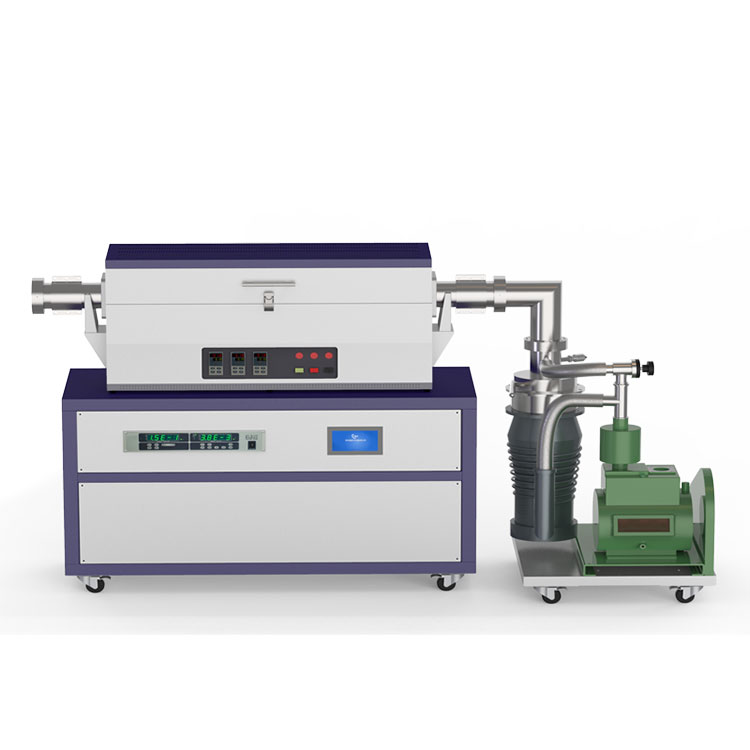

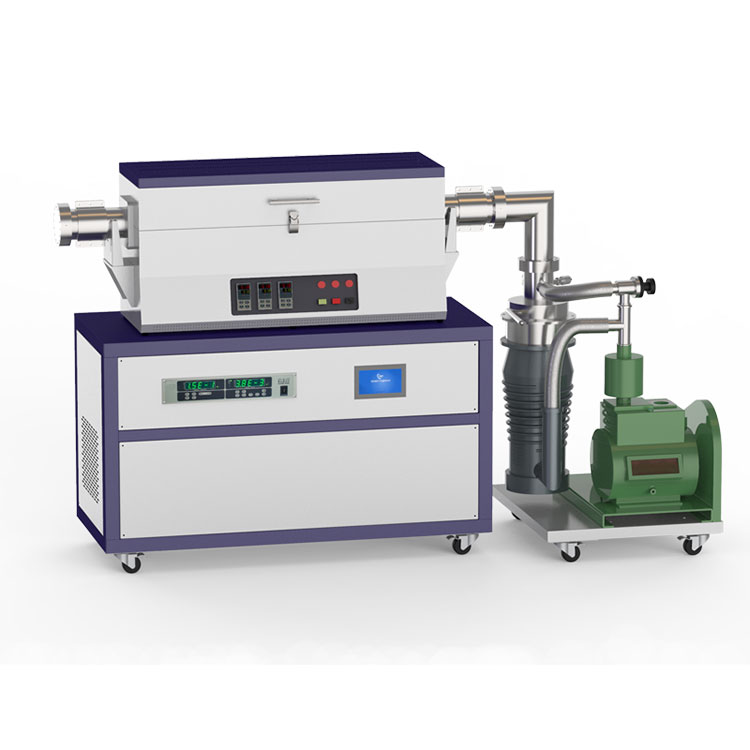

1200℃ High vacuum nickle base alloy tube furnace |
По запросу |
