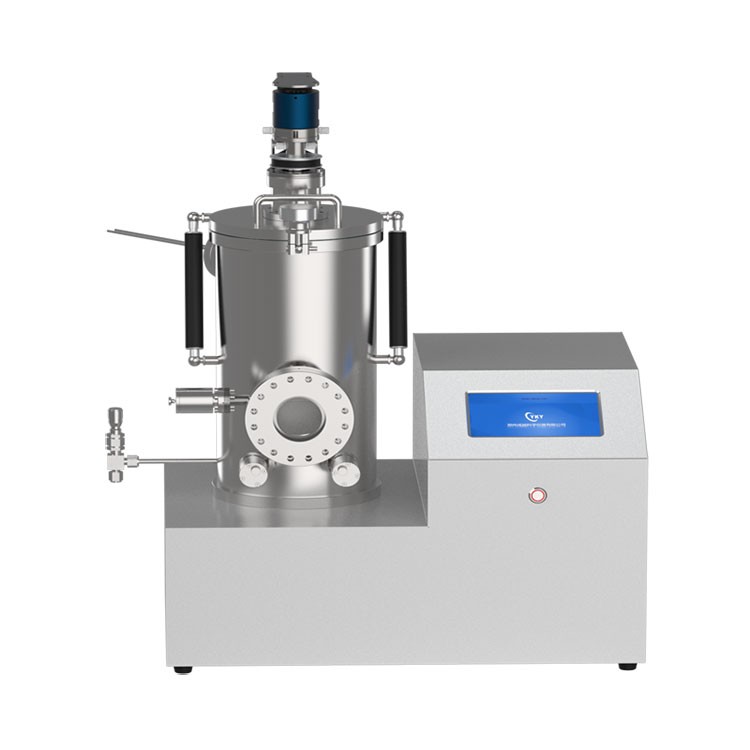

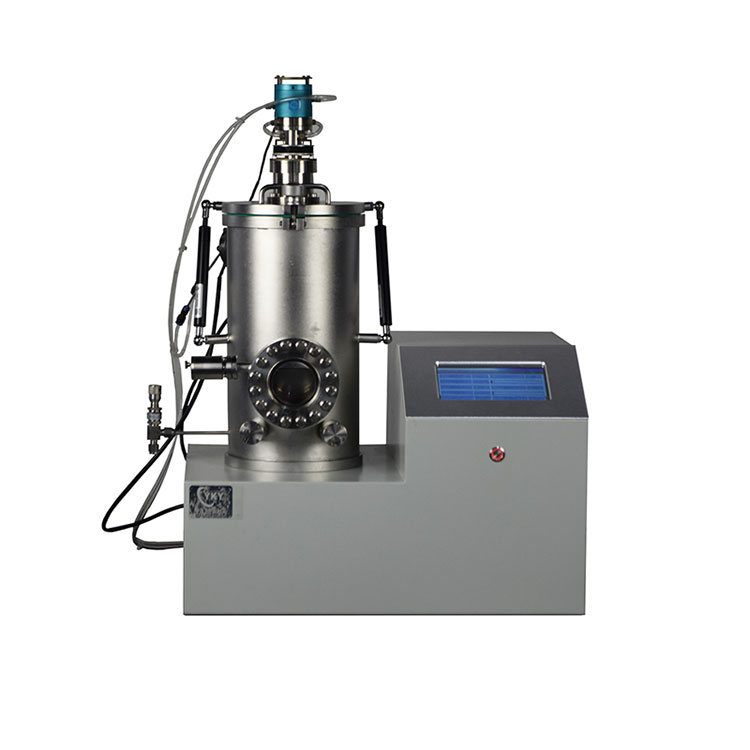

Настольная машина для термического испарения с полостью из нержавеющей стали - это небольшая настольная машина для термического испарения, специально разработанная для работы в высоком вакууме, она может выполнять испарение различных распространенных металлов и неметаллов
Технические характеристики
Настольный аппарат для термического испарения с водяным охлаждением стола для образцов представляет собой небольшой настольный аппарат для испарения, который устанавливается с источником испарения в вольфрамовой корзине, он может обеспечить максимальный ток покрытия 100 А, максимальную температуру испарения до 1800 ℃ и может выполнять испарение различных обычных металлов и части неметаллических материалов .металл. Вакуумная камера изготовлена из нержавеющей стали и была дегазирована перед поставкой. Она может достигать предельного разрежения 5x10-5Pa с помощью молекулярной насосной группы, которая может обеспечить вакуум, необходимый для испарения большинства материалов; В то же время, оборудование использует конструкцию высокого резервуара и платформы для образцов с водяным охлаждением, которые могут уменьшить тепловое излучение источника испарения к образцу, обеспечить, чтобы поверхность образца не перегревалась, и поддерживать комнатную температуру. Это может эффективно предотвратить повреждение образца из-за высокой температуры теплового испарения, особенно подходит для покрытия различных образцов полимерной пленкой.
Технические параметры
|
Название продукта |
Настольная машина для термического испарения со столом для отбора проб с водяным охлаждением |
|
Модель продукта |
CY-EVP195S-2S-WT(T означает высокий резервуар;W означает стол для отбора проб с водяным охлаждением) |
|
Условия установки |
1,Температура рабочей среды: 25℃±15℃,влажность: 55% относительной влажности ± 10% относительной； 2,Источник питанияоборудования: 220В50 Гц, должен быть хорошо заземлен； 3, Номинальная мощность:2500 Вт； 4、Газовое оборудование:Для очистки камеру оборудования следует заполнить газообразным аргоном. Клиент должен подготовить газообразный аргон чистотой ≥99,99%. 5,Требования к размерам таблицы: 600 мм × 600 мм × 700 мм,несущая способность ≥ 70 кг； 6、Помещение должно хорошо проветриваться и охлаждаться. |
|
Технические показатели |
1、 Количество источников испарения: 2, каждый источник испарения оснащен перегородкой; 2、 Напряжение источника испарения: 10 В 3、 Ток испарения плавно регулируется от 0 до 100А 4 、 С двумя вольфрамовыми лодочками, двумя вольфрамовыми корзинами; 5 、 Вращающаяся верхняя платформа для образцов с водяным охлаждением из нержавеющей стали, диаметр 100 мм, скорость вращения 1 ~ 20 об/мин с плавной регулировкой; 6、 Расстояние между платформой для отбора проб и источником испарения составляет 300 мм; 7 、 Интерфейс водяного охлаждения стола для образцов представляет собой быстроразъемный разъем диаметром φ6 мм, который необходимо оснастить охладителем циркулирующей воды. 8、 Вакуумная камера представляет собой полость из нержавеющей стали с наружным диаметром 195 мм, внутренним диаметром 185 мм и высотой 350 мм; Кварцевое смотровое окно с перегородкой, размер9, φ60 мм,, 10、 Интерфейс нагнетания воздуха в вакуумной камере - KF40; 11、 Интерфейс забора воздуха представляет собой соединение с двойным наконечником 1/4 дюйма, по умолчанию для регулировки забора воздуха предусмотрен клапан тонкой настройки из нержавеющей стали ; 12、 Сенсорный экран-цветной сенсорный экран 7 дюймов; Можно установитьрегулируемый ток распыления 13, значение тока безопасности при распылении и значение безопасного вакуума； 14、 защита от перегрузки по току, слишком низкий вакуум автоматически отключают ток распыления; Максимальный вакуум15 ：1Па (соответствующий двухступенчатый роторно-лопастной насос)； Измерение вакуума производится вакуумметром Parana 16, диапазон составляет1~105 па |
|
УВЕДОМЛЕНИЕ |
1、Для того, чтобы в полной мере использовать вакуумные характеристики полости, рекомендуется использовать ее с группой молекулярных насосов. 2、Рекомендуется приобрести охладитель воды CW3000 или лучший циркуляционный охладитель воды. |
|
Дополнительный аксессуар |
|
|
Пленка Контроль толщины |
1, Разрешение толщины пленки:0,0136Å(алюминий) 2, Точность определения толщины пленки :± 0,5%,это зависит от условий процесса, особенно положения датчика, напряжения материала, температуры и плотности 3, Скорость измерения: от 100 мс до 1 с за раз,можно установить диапазон измерений:500000(алюминий) 4, Стандартный сенсорный кристалл：6 МГц 5、Подходит для частоты пластин:6 МГц подходит для размера пластин:Φ14 мм монтажный фланец:CF35 |
|
Еще один аксессуар |
1、 вольфрамовая лодка, вольфрамовая корзина; 2 、 Органический источник испарения (включая кварцевую лодку и источник нагрева вольфрамовой проволоки) 3、 Количество источников испарения может быть выбрано в 1 ~ 2 группах; 4 、 Комплект высокоэффективных молекулярных насосов серии CY-CZK103 (включая композитный вакуумметр, диапазон измерения 10-5 па ~ 105 па); Комплект малых молекулярных насосов серии CY-GZK60 (включая композитный вакуумметр, диапазон измерения 10-5 па ~ 102 па) Биполярный роторно-лопастной вакуумный насос VRD-4； 5、 Охладитель циркулирующей воды CW3000 (воздушное охлаждение, расход 10л в минуту) 6 、 Вакуумный сильфон KF40; Длина может составлять 0,5 м, 1 м или 1,5 м. Зажимной кронштейн KF40; 7、 Кварцевый генератор для измерения толщины пленки; |
|
Модель |
Стоимость, доллары США |
|
CY-EVP195S-2S-WT |
По запросу |
