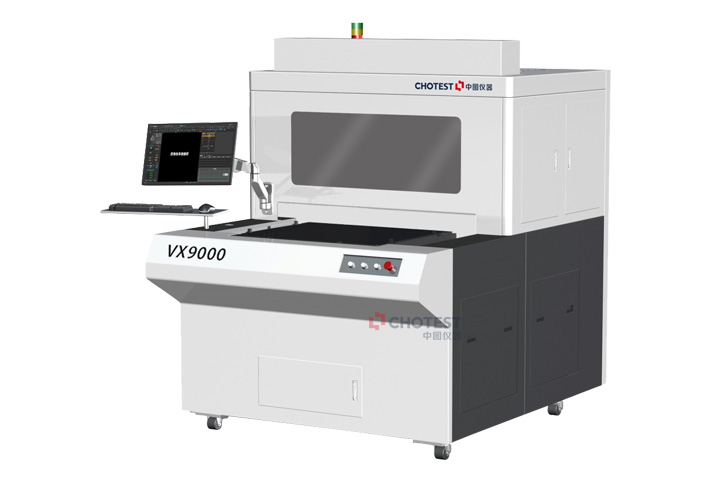

Измерительная машина для оптического сканирования изображений серии VX9000

Основные характеристики

Большой ход, проверка вспышки одной клавишей

Подробная информация

Оптическая сканирующая измерительная машина серии VX9000 основана на измерительной системе optical imaging с высокоточным механизмом перемещения и гранитным портальным основанием для достижения идеального сочетания точности измерений, скорости и стабильности; в сочетании с высокоточными алгоритмами анализа изображений и интегрирована в принцип измерения со вспышкой в пределах диапазона измерений можно разместить заготовку в любом положении, направлении и под любым углом, и прибор может автоматически определять местоположение объекта измерения, сопоставлять шаблон, измерять оценку и генерировать отчет для действительно быстрого и точного измерения.

Преимущества продукта

Традиционные измерительные приборы, такие как проекторы, приборы для измерения изображений, инструментальные микроскопы, профилировщики, штангенциркули, микрометры и т.д., сталкиваются при измерении со многими проблемами, такими как: позиционирование объекта измерения и позиционирование начала координат требует много времени, а операция периодического измерения занимает много времени. персонал, проводящий измерения, приводит к различным результатам измерений, а управление статистическими данными является сложным.

Оптическая сканирующая измерительная машина серии VX9000 решит проблемы традиционных измерительных приборов с точки зрения обнаружения.

Крупноходная высокоскоростная платформа портальной конструкции：

Большой измерительный ход (620x540 мм ~920x840 мм), скорость измерения 200 мм/с, скорость перемещения 500 мм/с；

Основание и балка из гранита

High-precision, общая структура стабильна и надежна；

Механизм перемещения ключа использует высокоточную линейную направляющую рейку, привод двигателя с прямым приводом сервопривода переменного тока и систему решеток с разрешением 0,1 мкм для обеспечения высокой точности и эффективности оборудования.

Широкопольная сканирующая система визуализации с высоким разрешением：

Камера линейного сканирования с высоким разрешением и точностью обнаружения до микрона；

Высокотелецентрический двусторонний телецентрический объектив, который повышает точность измерений в несколько раз；

Настройте различные программируемые источники света для фонового освещения, поверхностного освещения и коаксиального освещения в соответствии с различными потребностями измерений.

Флэш-тест в один клик, более быстрая пакетная обработка

В поле зрения измерителя изделие может быть размещено произвольно, и измерение может быть произведено без приспособления.；

В поле зрения измерения по желанию поместите несколько изделий одной спецификации, и каждый продукт можно будет измерить одновременно.；

Поддержка импорта чертежей САПР и автоматическое сопоставление измерений одним щелчком мыши.

Простое управление

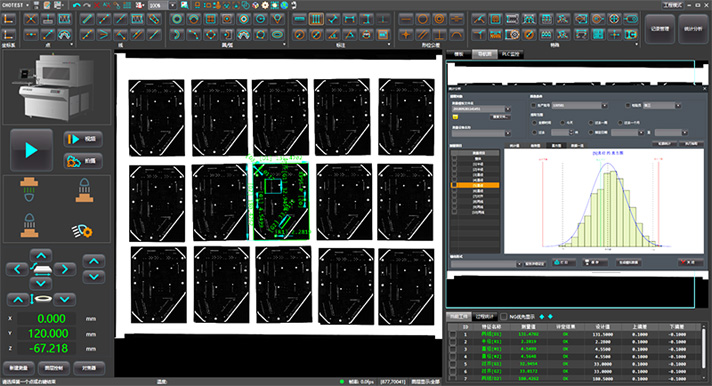

Программное обеспечение простое в эксплуатации, удобно в использовании и обладает функциями измерения и статистического анализа, которые помогают клиентам анализировать и улучшать процесс.；

Специальный механизм прижимной пластины для цилиндра позволяет избежать перемещения заготовки, устраняет громоздкие ручные операции и снижает интенсивность ручных операций.；

Трехосевое автоматическое программируемое обнаружение для достижения пакетного обнаружения сложных функций.

Богатая конфигурация, универсальность в одной машине

Дополнительная камера для сканирования области CCD + объектив с переменным увеличением для повышения точности и скорости измерения локальных или крошечных объектов；

Дополнительный лазерный датчик перемещения может быть оснащен для измерения высоты, перепада высот и плоскостности заготовки в направлении Z.

Область применения

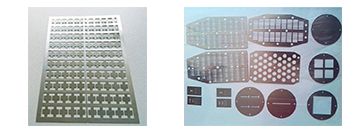

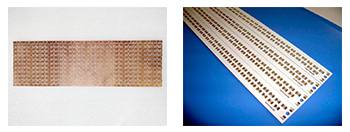

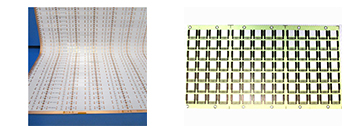

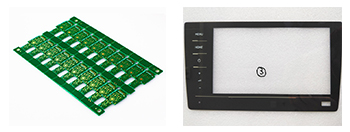

Стандартные ступени обычно используются в печатных платах, плоском металле, листовых деталях, литографских узорах и т.д.; Ступени (приспособления) могут быть настроены для машин, электроники, пресс-форм, литья под давлением, фурнитуры, прецизионной штамповки, соединителей, коннекторов, клемм, 3C, бытовой техники, инструментов и других областей.

Пример применения
