Измеритель эффекта Холла Dx-1000

Измеритель эффекта Холла Dx-1000 обладает стабильной производительностью, мощной функцией и высокой стоимостью. Он имеет широкий круг пользователей и популярность в отечественных университетах, научно-исследовательских институтах и полупроводниковой промышленности. Прибор легкий и удобный, его легко носить с собой, и в основном он используется для измерения критических характеристик электронных материалов, таких как концентрация носителей, подвижность, удельное сопротивление, коэффициент Холла и т.д., пленочных или твердых материалов.

Формат продукта

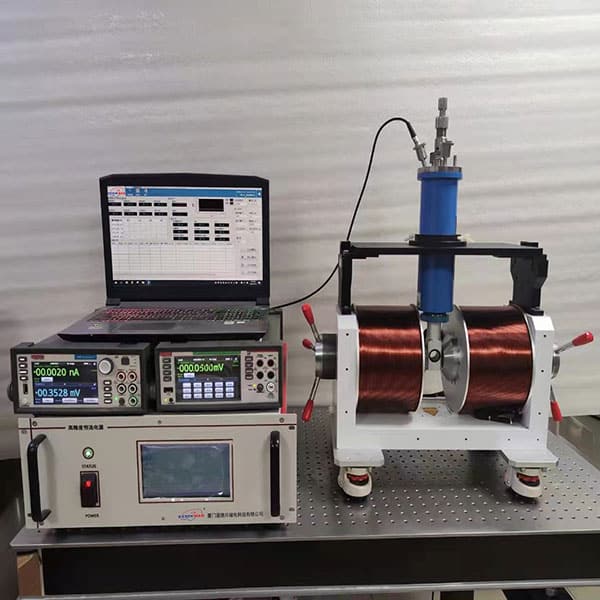

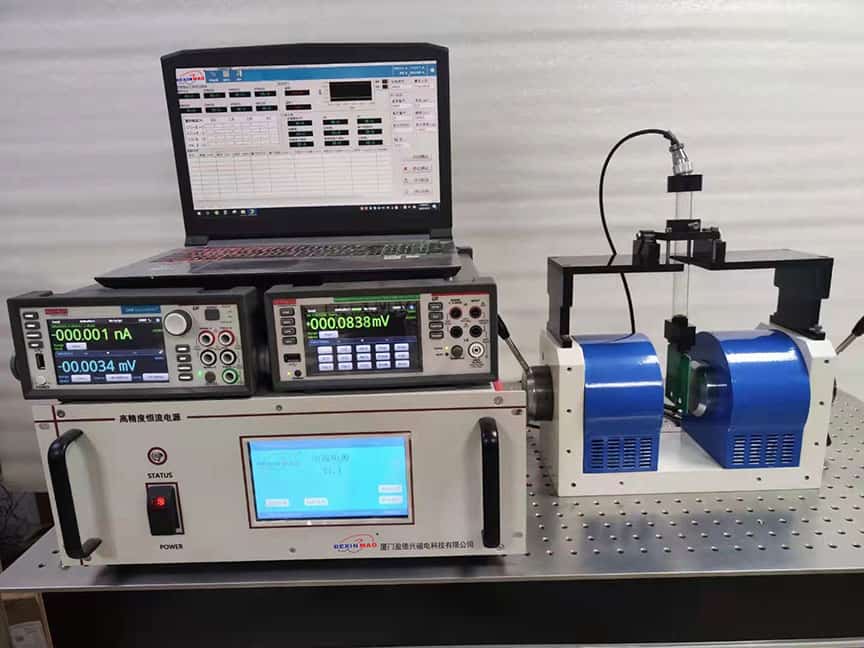

Приборная система состоит из лабораторного электромагнита, высокоточного биполярного источника питания, встроенного измерителя Гаусса, Keithley2450, Keithley6510, Keithley7709, датчика Холла, кабеля, стандартного образца, стойки для установки образца, системного программного обеспечения. Он используется для измерения концентрации носителей, подвижности, удельного сопротивления, коэффициента Холла и других важных параметров полупроводниковых материалов, и эти параметры необходимо контролировать заранее, чтобы понять электрические характеристики полупроводниковых материалов, поэтому система тестирования эффекта Холла является необходимым инструментом для понимания и изучения электрических характеристик полупроводниковых приборов и полупроводниковых материалов. Результаты эксперимента рассчитываются автоматически с помощью программного обеспечения. Концентрация сыпучего материала, концентрация листового материала, подвижность, удельное сопротивление и коэффициент Холла могут быть получены одновременно, коэффициент магнитосопротивления и т.д.

Технический индикатор

*Магнитное поле: 10000Gs (опционально 17000Gs) с шагом 10 мм; 6500Gs (опционально 11000Gs) с шагом 20 мм.

*Ток выборки: 10нА ~1000мА (минимальный регулируемый ток составляет 0,1НА)

*Измерительное напряжение: 0.1UV ~200V

*Предоставляем все виды стандартных материалов для тестирования, все уровни устройств Холла (различная чувствительность и точность)

*Минимальное разрешение: 0,1gs

*Диапазон магнитного поля: 0-±17000Gs (опционально)

*С помощью гауссметра или платы сбора данных можно осуществлять связь с компьютером

*Измерение I-v кривой и I-R кривой и т.д

*Концентрация носителя: 5X1012 ~ 5x1022 см-3

*Коэффициент Холла: ±1X10-2 ~ ±1X106cm3/ C

*Электрическое сопротивление: 5x10-5 ~ 5X103 Ом · см

*Скорость миграции: 1x101 ~ 1X105

*Тест полностью автоматизирован с обработкой в один клик

*Профессиональный набор для комбинирования омических контактов

Тестируемые материалы

Полупроводниковые материалы: SiGe, SiC, InAs, InGaAs, InP, AlGaAs, HgCdTe и ферритовые материалы

Материалы с низким импедансом: графен, металл, прозрачный оксид, слабомагнитные полупроводниковые материалы, материалы TMR

Высокоимпедансные материалы: полуизолированные GaAs, GaN, CdTe и т.д

Объемное удельное сопротивление: 5X10-4 ~ 108 Ом · см

Диапазон сопротивления: 10 Мом-100 ГОМ

Скорость миграции: 1 ~ 106 см2/vs

Концентрация носителя: 6X108 ~ 1023 см-3

Коэффициент Холла: ±1X10-5 ~ ±1X1010cm3/C

Диапазон высоких и низких температур (опционально)

4K (-269,15 ℃) - 873,15K (600℃) подраздел

Стандартная композиция автоматической тестовой системы на эффект Холла

1. Keithley2450, США

Keithley 2450 - это цифровой измеритель источника нового поколения Keithley Source Measurement Unit (SMU), и тестирование по настоящему закону Ома (ток, напряжение и сопротивление) у вас под рукой. Его новый графический интерфейс пользователя (GUI) и передовая технология емкостного сенсорного экрана просты и интуитивно понятны в использовании. Эта технология может сократить время обучения и облегчить инженерам и ученым создание, более умную работу и быстрое обучение. 2450 - это универсальный SMU, особенно подходящий для анализа характеристик современных микроформных полупроводников, наноустройств и материалов, органических полупроводников, печатной электроники и других устройств малого размера и малой мощности. Все это, наряду с высокой точностью, разрешением, безошибочностью и надежностью Keithley, предоставляет инженерам и ученым совершенно новый уровень Touch, Test, Invent™ для нового, интуитивно понятного тестирования исходного кода.

Графический интерфейс пользователя с емкостным сенсорным экраном 5 дюймов и высоким разрешением

Базовая точность измерения 0,012% и 6-битное половинное разрешение

Повышенная чувствительность источника/диапазон измерений 20 мВ и 10нА

Операции с источником и скважиной (4 квадранта)

Четыре "индивидуальных" режима для быстрой настройки и измерения

Помощь на передней панели, зависящая от контекста

Входное гнездо типа "банан" на передней панели; три входа на задней панели с коаксиальным подключением

Модель 2450 расширяет возможности сценариев SCPI и TSP®

Режим программирования, совместимый с моделью 2400 SCPI

USB-порт памяти на передней панели для ввода-вывода данных/программирования/конфигурации

Идеально подходит для анализа характеристик тока/напряжения и функционального тестирования широкого спектра современной электроники и устройств на сегодняшний день, включая:

Наноматериалы и устройства: графен, углеродные нанотрубки, нанопроволоки, маломощные наноструктуры

Полупроводниковая структура: пластина, тонкая пленка

Органические материалы и устройства: электронные чернила, печатающая электроника

Энергоэффективность и освещение: LED/AMOLED, ФОТОЭЛЕКТРИЧЕСКИЕ/солнечные элементы, солнечная батарея

Дискретные и пассивные компоненты: два контакта (резистор, диод, стабилитрон, светодиод, головка дисковода, датчик) и три контакта (транзистор с биполярным переходом малого сигнала (BJT), полевой транзистор (FET) и т.д.).

Анализ свойств материала: удельное сопротивление, полевой эффект)

2. Keithley 6510, США

Вы можете легко и быстро настраивать и запускать тесты без написания тестовых программ. 6510 Сбор и запись данных Интуитивно понятный сенсорный экран мультиметрической системы обеспечивает простую настройку, визуальные настройки тестирования, визуальную информацию о состоянии сканирования в режиме реального времени, раннее обнаружение проблем во избежание потери времени тестирования и простой анализ тестовых данных.

Характеристики

Конфигурации: Используйте меню конфигурации измерений и сканирования, чтобы настроить многоканальное сканирование с несколькими функциями измерения.

Эксплуатация и мониторинг: во время тестирования отображается ход сканирования, а результаты измерений вне диапазона и за его пределами мгновенно просматриваются.

Анализ: Отображайте и анализируйте результаты с помощью функций построения графиков и статистики. Ознакомьтесь с результатами, используя функцию масштабирования пальцем на сенсорном экране. Используйте курсор для расчета статистики по сегменту данных.

Технические индикаторы

Для измерения 6510 использует 6-битное разрешение и 15 встроенных измерительных функций. Выполняйте измерения низкого тока, низкого сопротивления и температуры, а также просматривайте передаваемые сигналы с помощью встроенного цифрового преобразователя.

Характеристики

напряжения: от 100 нВ до 1000 В, базовая точность постоянного тока составляет 0,0025%

Чувствительность к току: от 1 пА до 3А

Сопротивление: от 1 мкм Ом до 120 М Ом

Емкость: от 0,1 пФ до 100 мкФ

Измерение температуры с использованием термопар, датчиков температуры сопротивления и термисторов (диапазон температур от -200°C до 1820°C)

Скорость дискретизации 1 М/СЕК, 16-разрядный цифровой преобразователь и хранилище для 8 миллионов показаний предоставляют больше возможностей тестовой системе благодаря 12 подключаемым модулям коммутации и пропускной способности до 80 каналов.

Пробный тест

Установите управляющий ток, магнитное поле и толщину Холла, нажмите кнопку "Начать тест", программное обеспечение завершит процесс тестирования одним щелчком мыши до тех пор, пока не будут рассчитаны все параметры Холла. После каждого теста вы можете сохранить рассчитанное значение, а затем нажать кнопку "Очистить отображение", чтобы перейти к следующему тесту.

Если величину магнитного поля поддерживать постоянной, а величину управляющего тока изменять, то соотношение между Is и VH можно наблюдать с помощью рисунка. Если управляющий ток поддерживать постоянным, а магнитное поле изменять, то соотношение между B и VH можно наблюдать с помощью чертежа.
