Технические характеристики

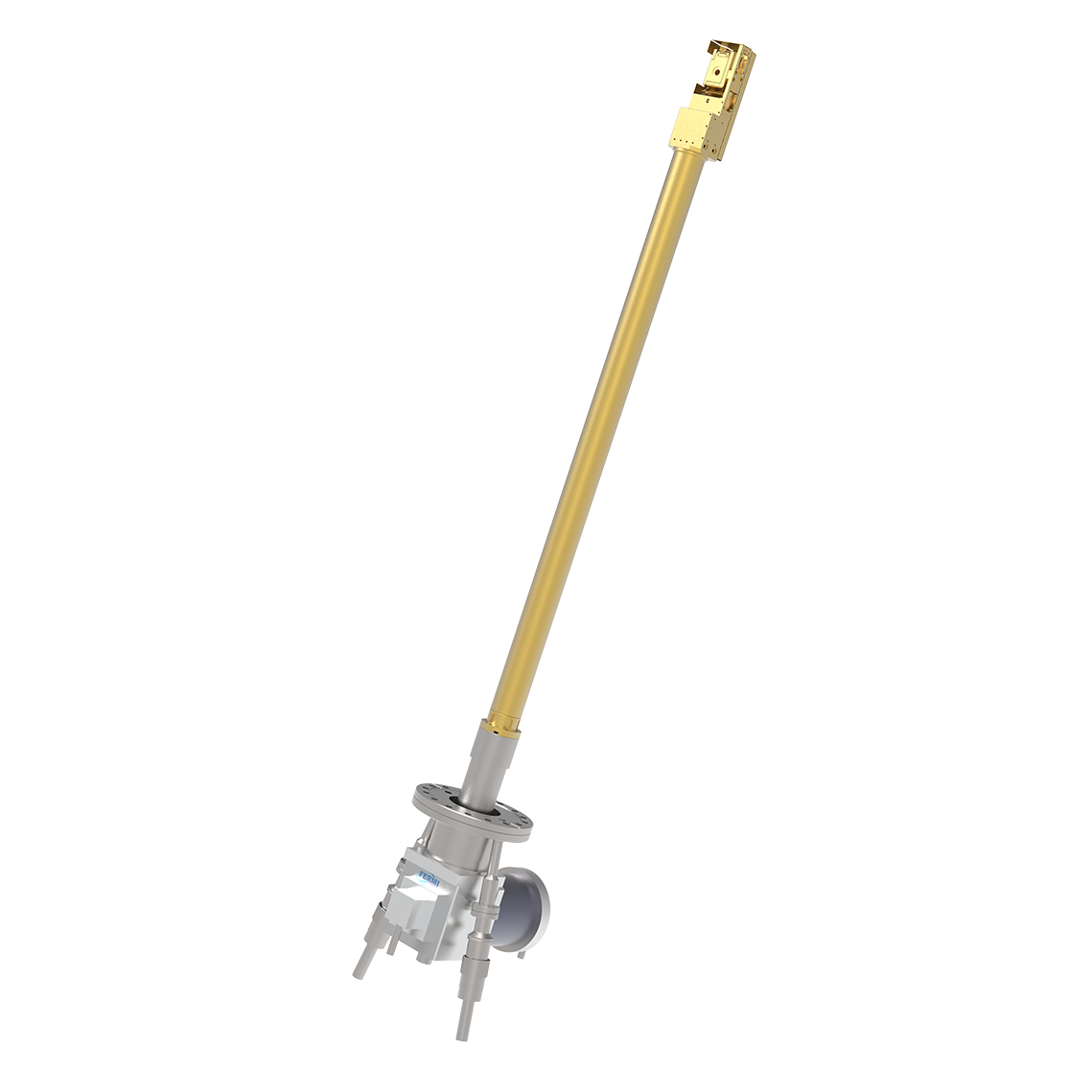

Компания предлагает 4-осевую замкнутую цикл платформу для образцов, обеспечивающую точное управление положением и ориентацией образцов. Основные компоненты включают низкотемпературный держатель образцов, систему температурного контроля, XYZ-R1 перемещающий стол и систему управления моторами. Вся конструкция выполнена из немагнитных материалов и пригодна для работы в ультравысоком вакууме. Платформа может перемещаться по осям X, Y, Z с широким диапазоном и вращаться вокруг оси Z (R1).
Программное обеспечение для управления моторами интегрируется с анализаторами, позволяя реализовать функцию.
Особенности:
- Низкая стоимость эксплуатации за счёт использования воздушного (водяного) охлаждения с помощью GM холодильника;
- Моторизированное управление всеми степенями свободы: X, Y, Z, R1;
- Простота эксплуатации: стабильная долгосрочная работа;
- Широкий выбор функциональных модулей;
- Сверхнизкая стабильная температура платформы до 4K;
- Высокоточный температурный контроль PID с точностью до 10mK;
- Быстрое изменение температуры от комнатной до 4K менее чем за 4 часа.
Связанные аксессуары:
- Платформа для размещения образцов;
- 4K 4-осевая низкотемпературная платформа;
- Высокотемпературная платформа (опционально с электронно-лучевым нагревом);
- Модуль четырёхэлектродных транспортных измерений;
- YAG платформа;
- Модуль подвески образцов;
- Модуль низкотемпературного расщепления.
Технические параметры
|
Осевое вращение R1 |
360°（-180°，+ 180°） |
|
Ход X / Y |
25 мм (±12,5мм) |
|
Ход Z |
Максимальный диаметр 650 мм |
|
Параметры |
4-осевой |
Ось 5A |
Ось 5F |
5.5-осевой |
6-осевой |
|
маршрут XY |
±12,5мм |
±12,5мм |
±12,5мм |
±12,5мм |
±12,5мм |
|
Ход Z |
Максимальная длина 700 мм |
Максимальная длина 700 мм |
Максимальная длина 700 мм |
Максимальная длина 700 мм |
Максимальная длина 700 мм |
|
Драйвер XYZ |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
|
Точность XYZ |
＜0,01мм |
＜0,01мм |
＜0,01мм |
＜0,01мм |
＜0,01мм |
|
Диапазон R1 |
360°（-180°，+180°） |
360°（-180°，+180°） |
360°（-180°，+180°） |
360°（-180°，+180°） |
360°（-180°，+180°） |
|
Способ управления R1 |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
|
Точность управления R1 |
＜0.1° |
＜0.1° |
＜0.1° |
＜0.1° |
＜0.1° |
|
Коэффициент уменьшения R1 |
360:0.2 |
360:0.2 |
360:0.2 |
360:0.2 |
360:0.2 |
|
Диапазон R2 (переворачивания) |
—— |
—— |
60°（-15°，+45°） |
60°（-15°，+45°） |
60°（-15°，+45°） |
|
Привод R2 |
—— |
—— |
Мотор |
Руководство/двигатель |
Руководство пользователя /двигатель |
|
Точность R2 |
—— |
—— |
＜0.1° |
＜1° |
＜0.1° |
|
Коэффициент уменьшения R2 |
—— |
—— |
360:9 |
360:6 |
360:3 |
|
Диапазон R3 (Azi) |
—— |
240°（-120°，+120°） |
—— |
240°（-120°，+120°） |
240°（-120°，+120°） |
|
Привод R3 |
—— |
Руководство пользователя /двигатель |
—— |
Ручной |
Руководство пользователя /двигатель |
|
Точность R3 |
—— |
＜0.1° |
—— |
Ручной <1 ° |
＜0.1° |
|
Коэффициент уменьшения R3 |
—— |
360:5 |
—— |
360:4.5 |
360:4 |
|
Диапазон температур |
＜4-325K |
＜5-325 К |
＜5-325 К |
＜6-325 К |
＜6-325 К |
|
Минимальная температура |
＜4К |
＜5K |
＜5K |
＜6K |
＜6K |
|
Точность контроля |
＜0,01К |
＜0,01К |
＜0,01К |
＜0,01К |
＜0,01К |
|
Время охлаждения |
＜3 Часов (РТ-6К) |
＜4 Часов (RT-6K) |
＜4 Часов (RT-6K) |
＜5 Часов (RT-6K) |
＜6 Часов (RT-6K) |
|
Модель |
Стоимость, доллары США |
|

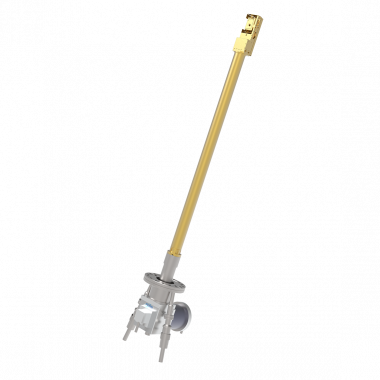

Низкотемпературный держатель образца замкнутого цикла-4 оси |
По запросу |
