Технические характеристики
Особенности:
- Жидкий гелий охлаждение;
- Многостепенные свободы: до 6 степеней свободы;
- Температурный диапазон: 6K~400K;
- Скорость охлаждения: от комнатной температуры до 10K, менее 15 минут;
- Совместимость с жидким азотом: работа ниже 65K (с насосом);
- Высокотемпературная платформа для образцов (опционально электронно-лучевое нагревание).
Технические параметры
|
Осевое вращение R1 |
360°（-180°，+ 180°） |
|
Поворот на угол тангажа R2 |
60°（-15°，+ 45°） |
|
Поворот на внутренний угол R3 |
240°（-120°，+ 120°） |
|
Ход X / Y |
25 мм (±12,5мм) |
|
Ход Z |
Максимальный диаметр 650 мм |
|
Параметры |
4-осевой |
Ось 5A |
Ось 5F |
5.5-осевой |
6-осевой |
|
Маршрут XY |
±12,5мм |
±12,5мм |
±12,5мм |
±12,5мм |
±12,5мм |
|
Ход Z |
Максимальная длина 700 мм |
Максимальная длина 700 мм |
Максимальная длина 700 мм |
Максимальная длина 700 мм |
Максимальная длина 700 мм |
|
Драйвер XYZ |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
|
Точность XYZ |
＜0,01мм |
＜0,01мм |
＜0,01мм |
＜0,01мм |
＜0,01мм |
|
Диапазон R1 |
360°（-180°，+180°） |
360°（-180°，+180°） |
360°（-180°，+180°） |
360°（-180°，+180°） |
360°（-180°，+180°） |
|
Способ управления R1 |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
|
Точность управления R1 |
＜0.1° |
＜0.1° |
＜0.1° |
＜0.1° |
＜0.1° |
|
Коэффициент уменьшения R1 |
360:0.2 |
360:0.2 |
360:0.2 |
360:0.2 |
360:0.2 |
|
Диапазон R2 (переворачивания) |
—— |
—— |
60°（-15°，+45°） |
60°（-15°，+45°） |
60°（-15°，+45°） |
|
Привод R2 |
—— |
—— |
мотор |
Руководство пользователя /двигатель |
Руководство пользователя /двигатель |
|
Точность R2 |
—— |
—— |
＜0.1° |
＜1° |
＜0.1° |
|
Коэффициент уменьшения R2 |
—— |
—— |
360:9 |
360:6 |
360:3 |
|
Диапазон R3 (Azi) |
—— |
240°（-120°，+120°） |
—— |
240°（-120°，+120°） |
240°（-120°，+120°） |
|
Привод R3 |
—— |
Руководство пользователя /двигатель |
—— |
ручной |
Руководство пользователя /двигатель |
|
Точность R3 |
—— |
＜0.1° |
—— |
Ручной <1 ° |
＜0.1° |
|
Коэффициент уменьшения R3 |
—— |
360:5 |
—— |
360:4.5 |
360:4 |
|
Диапазон температур |
＜4-325K |
＜5-325K |
＜5-325K |
＜6-325К |
＜6-325К |
|
Минимальная температура |
＜4К |
＜5К |
＜5К |
＜6К |
＜6К |
|
Точность контроля |
＜0,01К |
＜0,01К |
＜0,01К |
＜0,01К |
＜0,01К |
|
Время охлаждения |
＜3 часов (RT-6K) |
＜4 часов (RT-6K) |
＜4 часов (RT-6K) |
＜5 часов (RT-6K) |
＜6 часов (RT-6K) |
|
Модель |
Стоимость, доллары США |
|

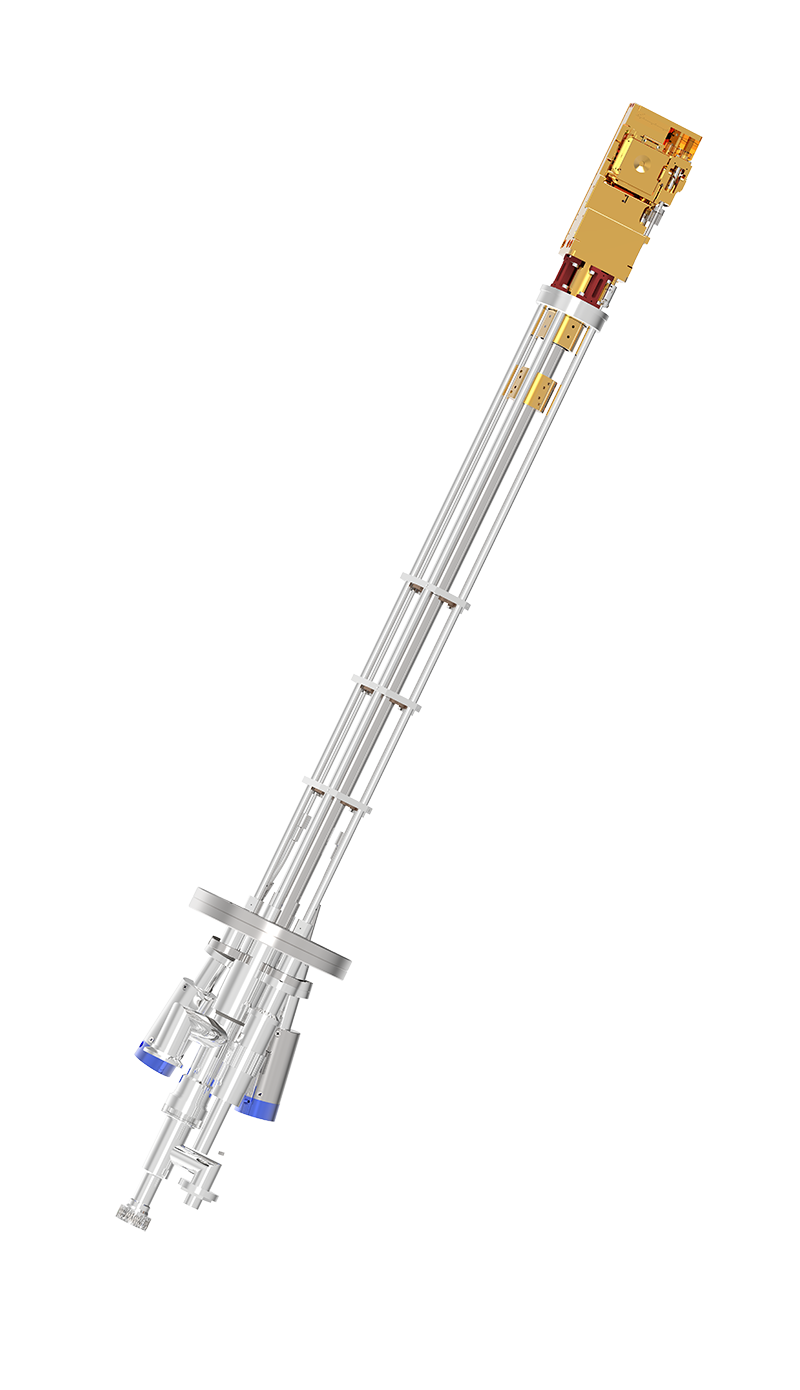

Низкотемпературный держатель c 6 осями |
По запросу |
