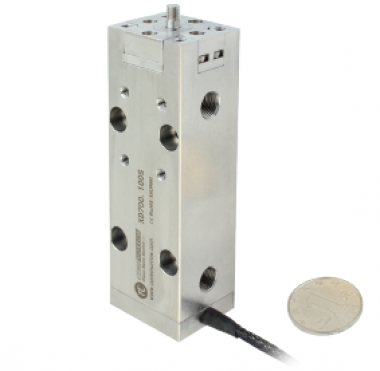

Пьезоприводы серии XD700 представляют собой пьезоэлектрические приводы с механически упакованным корпусом и
интерфейсом отвода тепла с воздушным охлаждением. Он прост в установке, закреплении с помощью внешней механической
конструкции и превосходно подходит для динамичных работ.
Характеристики
Технические данные
* Примечание: рекомендуемое напряжение 0~120V для высокой надежности и длительной работы. Версия с замкнутым
контуром для высокой линейности и повторяемости. Усилие предварительной затяжки при установке обычно не превышает 20%
от выходной мощности. Параметры и размеры могут быть настроены в соответствии с требованиями заказчика.
Чертежи
интерфейсом отвода тепла с воздушным охлаждением. Он прост в установке, закреплении с помощью внешней механической
конструкции и превосходно подходит для динамичных работ.
Характеристики
- Движение в Z-направлении
- Высокая точность позиционирования по замкнутому контуру
- Быстрая реакция Индивидуальное охлаждение
- Настраиваемый
Технические данные
| Тип | XD700.100S-B | XD700.100K-B | Единицы |
|---|---|---|---|
| Активные оси | Z | Z | |
| Диапазон перемещения (0~120 В) | 68 | 68 | μm±10% |
| Диапазон перемещения (0~150 В) | 85 | 85 | μm±10% |
| Встроенный датчик | SGS | - | |
| Разрешение | 2.5 | 1 | nm |
| Линейность замкнутого контура | 0.3 | - | %F.S. |
| Повторяемость | 0.2 | - | %F.S. |
| Мощность толкающего/тянущего усилия | 1200/200 | 1200/200 | N |
| Жесткость | 10 | 10 | N/μm±20% |
| Ненагруженная резонансная частота | 5000 | 5000 | Hz±20% |
| Эл. емкость | 9 | 9 | μF±10% |
| Материал | Сталь | Сталь | |
| Длина кабеля | 1.5 | 1.5 | m±10mm |
* Примечание: рекомендуемое напряжение 0~120V для высокой надежности и длительной работы. Версия с замкнутым
контуром для высокой линейности и повторяемости. Усилие предварительной затяжки при установке обычно не превышает 20%
от выходной мощности. Параметры и размеры могут быть настроены в соответствии с требованиями заказчика.

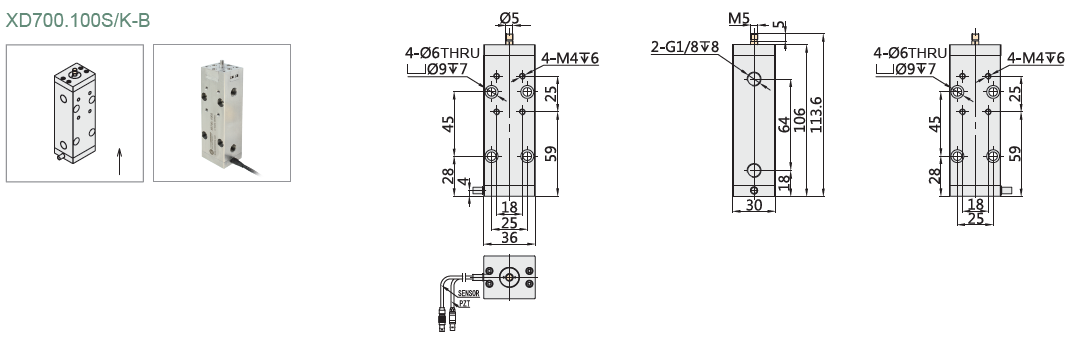

Чертежи
