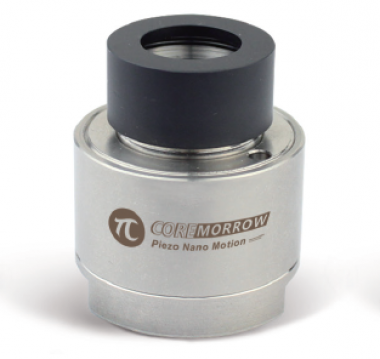

Низковольтный кольцевой пьезопривод - это кольцевой пьезоэлектрический привод с механическим предварительным
натяжением. Через него проходит отверстие, которое может быть использовано в системах оптического позиционирования.
Характеристики
- Ход до 47μm
- Высокая точность позиционирования по замкнутому контуру
- Блокирующее усилие до 5300N

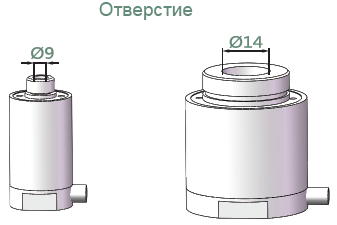

- Отверстие: Ø9mm/Ø14mm

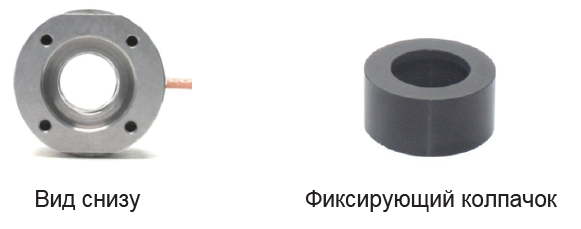

Внизу имеется основание для винтов крепления, а вверху -головка винта, соединенная с грузом.
Имеется крепежный колпачок для установки зеркала.

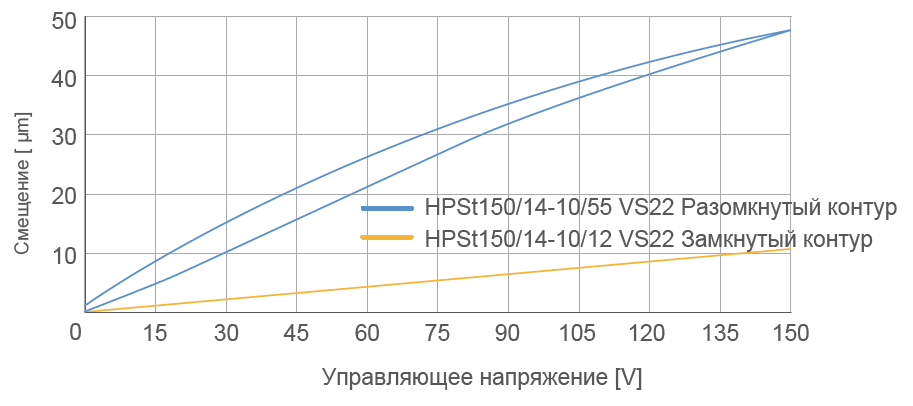

Кривая зависимости входного напряжения от смещения

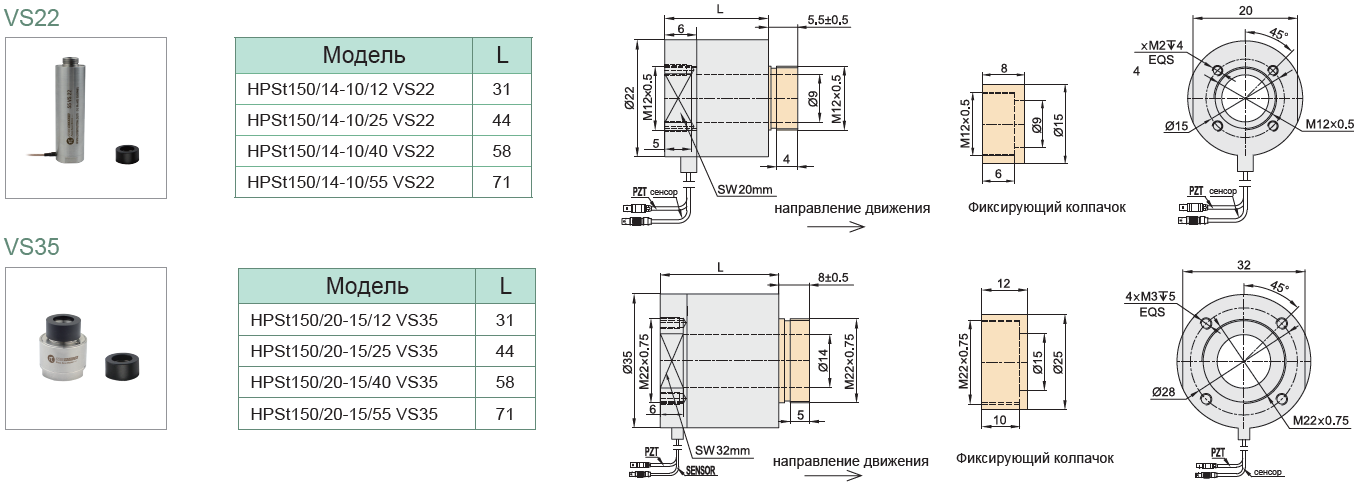

Чертежи
Технические данные
| Тип | Замкнутый контур: заканчивается на S Разомкнутый контур: заканчивается на K |
Ход [μm]±10%* | Жесткость [N/μm]±20% | Толкающие и тянущие усилия [N] | Эл. емкость [μF]±20% | Резонансная частота [kHz]±20% | Длина L [mm]±0.3 |
|---|---|---|---|---|---|---|---|
| HPSt150/14-10/12 VS22 | 11 | 250 | 3000/250 | 2.6 | 30 | 31 | |
| HPSt150/14-10/25 VS22 | 23 | 120 | 3000/250 | 5.2 | 20 | 44 | |
| HPSt150/14-10/40 VS22 | 38 | 70 | 3000/250 | 7.8 | 14 | 58 | |
| HPSt150/14-10/55 VS22 | 47 | 50 | 3000/250 | 11 | 9 | 71 | |
| HPSt150/20-15/12 VS35 | 11 | 450 | 5300/450 | 5 | 30 | 31 | |
| HPSt150/20-15/25 VS35 | 23 | 230 | 5300/450 | 10 | 20 | 44 | |
| HPSt150/20-15/40 VS35 | 38 | 150 | 5300/450 | 15 | 17 | 58 | |
| HPSt150/20-15/55 VS35 | 47 | 100 | 5300/450 | 20 | 15 | 71 | |
* При 0 ~ 150V рекомендуемое напряжение 0 ~ 120V обеспечивает высокую надежность и длительную эксплуатацию.
Версия с замкнутым контуром для высокой линейности и повторяемости.
