Кольцевой пьезопривод / Стек

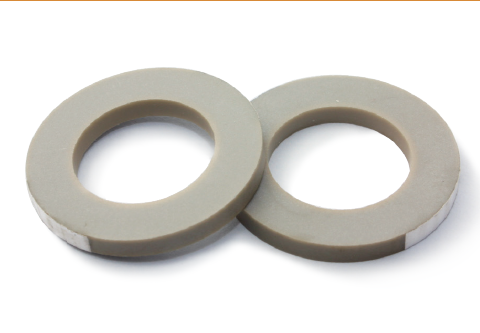

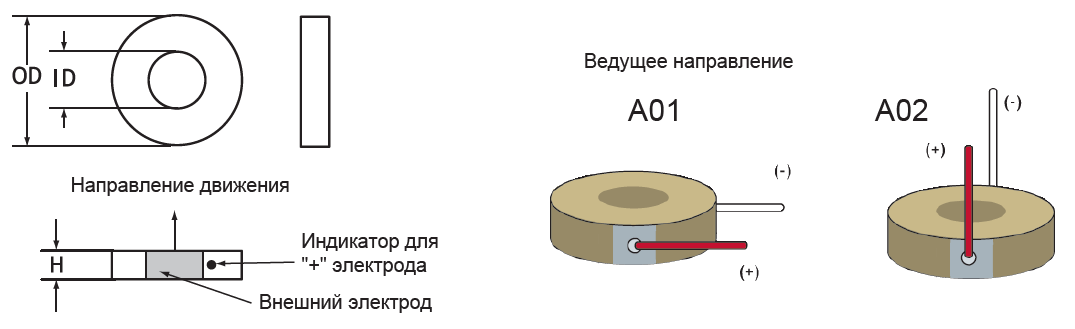

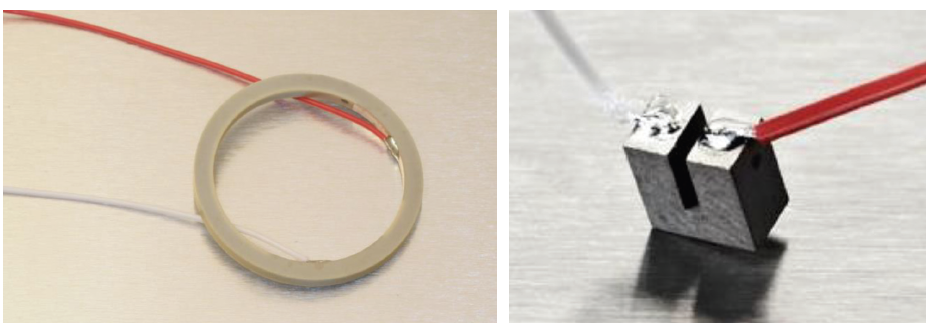

Кольцевой пьезопривод

Технические данные

Модель	Наруж-ный диаметр OD [mm]	Внутрен-ний диаметр ID [mm]	Высота H [mm]±0.05	Макси-мальное напряжение [V]	Ход [μm]±15%	Эл. емкость [nF]±15%	Жест-кость [N/μm]±20%	Блок. сила [N]±20%	Резонан-сная частота [kHz]±20%	Вес [g]±5%
NAC2121	6(±0.2)	2(±0.1)	2	200	3.3	105	321	1060	>486	0.38
NAC2122	8(±0.25)	3(±0.1)	2	200	3.3	200	548	1810	>486	0.67
NAC2123	12(±0.4)	6(±0.2)	2	200	3.3	380	1079	3560	>486	1.36
NAC2124	15(±0.45)	9(±0.3)	2	200	3.3	510	1439	4750	>486	1.75
NAC2125	20(±0.6)	12(±0.4)	2	200	3.3	890	2561	8450	>486	3.13

Примечание: Рабочая частота до десятков кГц при небольшом сигнале (несколько вольт). При напряжении питания 200V
радиальный ход сужения NAC2121 составляет около 2,0 мкм, NAC2123 - около 7 мкм, NAC2125 - около 9,0 мкм. Максимальная
рабочая температура до 200°C.

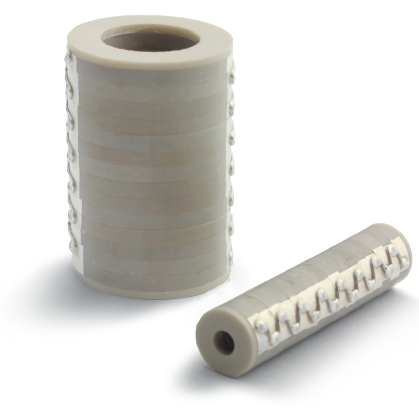

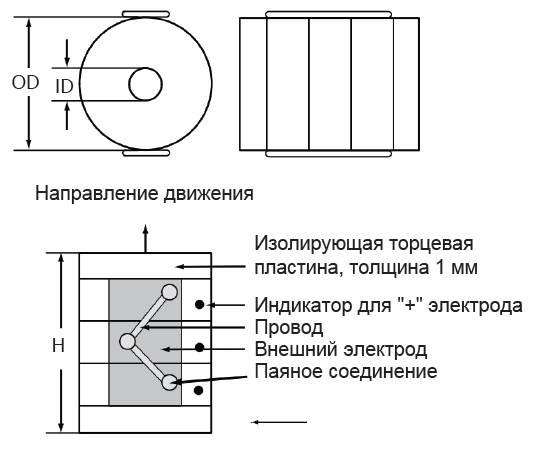

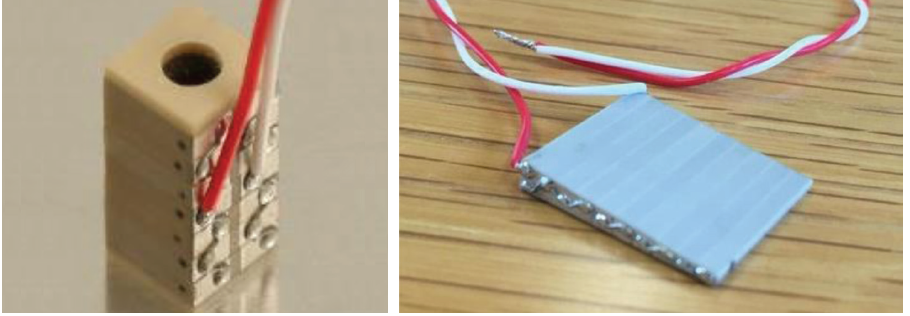

Кольцевой пьезо стек

Технические данные

Модель	Наруж-ный диаметр OD [mm]	Внутрен-ний диаметр [mm]	Высота H [mm]	Макси-мальное напряжение [V]	Ход [μm]	Эл. емкость [nF]±15%	Жест-кость [N/μm]±20%	Блок. сила [N]±20%	Резонан-сная частота [kHz]±20%
NAC2121-Hxx	6	2	4~60	200	3.3~95.7	95~2750	321~11	1060	>248~18
NAC2122-Hxx	8	3	4~80	200	3.3~128.7	180~7020	548~14	1810	>248~14
NAC2123-Hxx	12	6	4~80	200	3.3~128.7	340~13340	1079~28	3560	>248~14
NAC2124-Hxx	15	9	4~80	200	3.3~128.7	460~17900	1439~37	4750	>248~14
NAC2125-Hxx	20	12	4~80	200	3.3~128.7	800~31240	2561~66	8450	>248~14

Примечание: Высоту пьезо стека можно выбрать; Hxx: где xx представляет общую высоту; сверху и снизу пьезоэлемента
имеется неполяризованная изолирующая керамика толщиной 1 мм. Рекомендуется использовать его в пределах технических
характеристик. Использование перенапряжения может привести к выходу из строя электросети (дуговому разряду) или
ускоренному износу. Общая высота паяных соединений с обеих сторон составляет до 1,8 мм. Допуск по высоте составляет
±0,2 мм или 1%. Можно настроить более высокую высоту и большее смещение.
