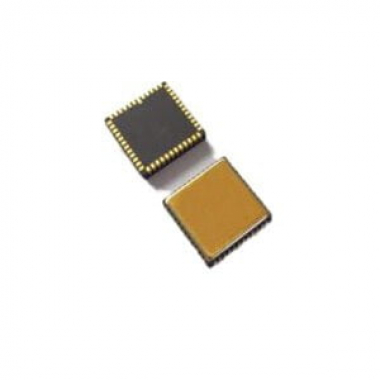

Высокопроизводительный MEMS-гироскоп с нестабильностью 0,3 град/ч и угловым случайным блужданием 0,125°/√ч — представляет собой одноосевой MEMS-датчик угловой скорости (гироскоп), способный измерять угловую скорость в диапазоне до 400°/с, с цифровым выходом, соответствующим протоколу SPI в режиме ведомого устройства 3. Данные об угловой скорости представлены в виде 24-битного слова.
Технические характеристики
- Азимут, ориентация, измерение и сохранение положения в инерциальной навигационной системе с поддержкой GNSS;
- Измерение курса, тангажа и крена в AHRS для БПЛА;
- Измерение и сохранение движения в MRU;
- Сохранение ориентации и азимута, позиционирование в IMU;
- Наведение, навигация, управление в системе MEMS;
- Стабилизация и наведение спутниковой антенны, система отслеживания цели;
- Роботизированное управление и ориентация в автономных машинах, беспилотных транспортных средствах.
Технические параметры
|
Модель |
ER-MG-067 |
Единица измерения |
|
Диапазон |
400 |
град/с |
|
Разрешение |
24 |
бит |
|
Скорость передачи данных |
12k |
Гц |
|
Групповая задержка |
1.5 |
мс |
|
Полоса пропускания -3 дБ |
250 |
Гц |
|
Повторяемость масштабного коэффициента |
50 |
Мд |
|
Масштабный коэффициент в зависимости от температуры |
300 |
Мд |
|
Нелинейность масштабного коэффициента |
300 |
Мд |
|
Нестабильность смещения |
0.3 |
град/час |
|
Стабильность смещения |
3 |
град/час |
|
Стабильность смещения |
9 |
град/час |
|
Повторяемость смещения |
3 |
град/час |
|
Угловое случайное блуждание |
0.125 |
°/√ч |
|
Погрешность измерения температуры |
50 |
град/час |
|
Калиброванные температурные отклонения |
10 |
град/час |
|
Уровень шума от пика к пику |
0.2 |
град/с |
|
Время запуска |
1 |
s |
|
Резонансная частота датчика |
11 000–13 000
|
|
|
Окружающая среда, энергетика и физические |
||
|
Шок |
500 г, 1 мс, полусинусоида |
|
|
Шок |
10 000 г, 1,0 мс, полусинусоида |
|
|
Вибрация |
12 г, случайная вибрация от 20 Гц до 2 кГц |
|
|
Рабочая температура |
-45 °C ~ 85 °C |
|
|
Максимальная температура хранения |
-55 °C ~ 125 °C |
|
|
Напряжение питания |
5-0,25 В |
|
|
Потребляемый ток |
40 мА |
|
|
Режим синхронизации |
Режим внутренней синхронизации по умолчанию, режим внешней синхронизации — опционально |
|
|
Модель |
Стоимость, доллары США |
|
ER-MG-067 |
По запросу |
