Описание продукта

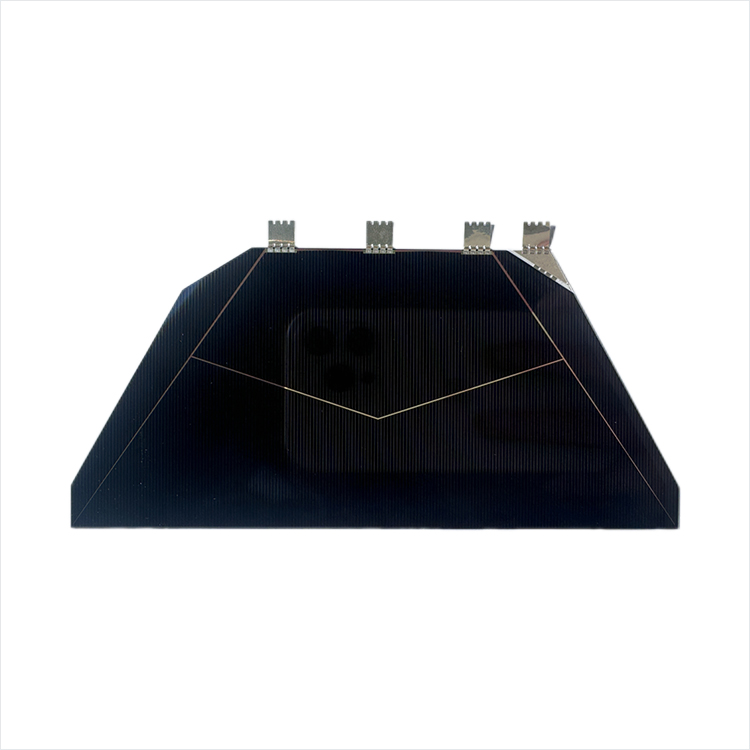

Space CIC, именуемые Connector Integrated Cell (ячейка с интегрированным соединителем), с более высоким уровнем интеграции. Основанные на наших высокоэффективных солнечных элементах класса 30–34 %, CIC дополнительно оснащены покровными стёклами и межсоединителями.
Спецификация такая же, как у солнечных чипов. Покровное стекло покрывает 100 % чипов и закреплено путём склеивания прозрачным адгезивом. Разработано для НОО (LEO), СОО (MEO) и ГСО (GEO); серебряный межсоединитель закреплён на интегрированных чипах.
Все используемые материалы и компоненты сертифицированы для космического применения. В дополнение к нашим типовым CIC мы предлагаем различные возможности для выполнения индивидуальных требований и решений.
Являясь лидером во всей отраслевой цепочке спутниковой энергетики, мы объединили ресурсы верхнего и нижнего звеньев для формирования сильного эффекта промышленной синергии, который ускоряет достижение конкурентоспособной стоимости и надёжного качества. И мы можем предоставлять индивидуальные услуги для удовлетворения разнообразных потребностей.
Мы применяем многоступенчатую защитную конструкцию при транспортировке продукции, обеспечивая таким образом процесс транспортировки.
Мы также можем разрабатывать конструкции солнечных элементов на основе требований заказчика. В зависимости от технических характеристик мы можем внести улучшения в отношении размера, EPI‑структуры, ширины запрещённой зоны, антиотражающего покрытия, шинных дорожек и обходных диодов.
Пожалуйста, свяжитесь с нами для получения дополнительной информации о конкретных индивидуальных решениях.
Технические параметры
Основные характеристики:
- Основано на 20+ годах опыта использования трёхпереходных устройств
- КПД на начало срока службы (BOL) — 30 % в серийном производстве
- Доступны индивидуальные размеры
Конструктивные и механические данные:
|
Базовый материал |
GalnP/GaAs/Ge на германиевой подложке |
|
Антиотражающее покрытие (AR покрытие) |
TiOx/Al₂O₃ |
|

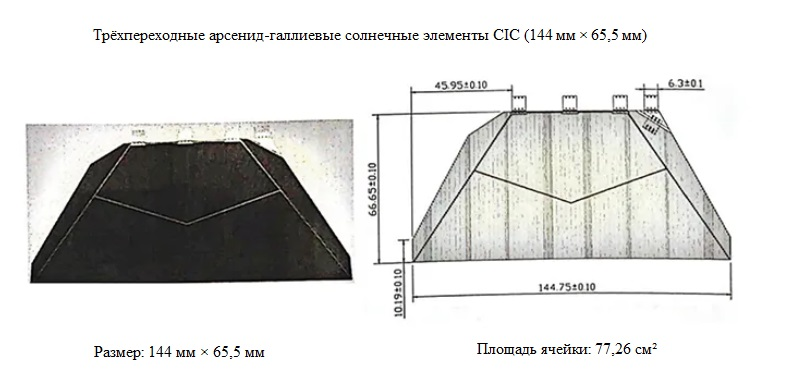

Размеры, мм |
(144,75 ± 0,1) × (66,65 ± 0,1) |
|
Площадь ячейки, см² |
77,26 |
|
Масса, мг/см² |
116 ± 15 |
|
Толщина, мм (без контактов) |
0,34 ± 0,1 |
|
Тип покровного стекла |
KFB 120 |
|
Толщина покровного стекла, мкм |
120 ± 20 |
|
Межсоединители (3 × с лицевой стороны / 1 × диод) |
Ковар с серебряным покрытием |
|
Толщина межсоединителя |
25 мкм |
|
Размер (межсоединитель), мм |
(7,5 ± 0,1) × (6,3 ± 0,1) |
|
Защита от шунтирования |
Внешний кремниевый диод |

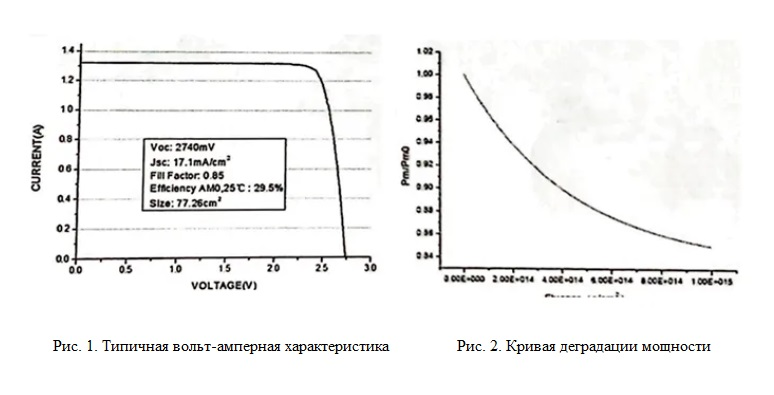

Электрические параметры:
|
Среднее напряжение холостого хода (Voc), мВ |
2730 |
|
Средний ток короткого замыкания (Isc), мА |
1315 |
|
Напряжение при максимальной мощности (Vm), мВ |
2400 |
|
Ток при максимальной мощности (Im), мА |
1280 |
|
Средний КПД (при 1353 Вт/м²), % |
29,5 % |
Деградация под воздействием радиации:
|
Параметры |
1E14 |
5E14 |
1E15 |
|
Im/Im0 |
0,99 |
0,97 |
0,93 |
|
Vm/Vm0 |
0,96 |
0,93 |
0,92 |
|
Pm/Pm0 |
0,95 |
0,90 |
0,85 |
Защита от затенения:
- Внешний защитный кремниевый диод: прямое напряжение (1,5) < IV; обратный ток (4 В) < 200 мкА
- Рабочая температура, °C: от −150 до +250
Температурные градиенты:
|
Параметры |
BOL |
5E14 |
1E15 |
|
Ток короткого замыкания (Jsc), мкА/см²/°C |
11,0 |
10,0 |
13,0 |
|
Напряжение холостого хода (Voc), мВ/°C |
−5,9 |
−6,1 |
−6,3 |
|
Ток при максимальной мощности (Jm), пА/см²/°C |
9,0 |
9,5 |
15,0 |
|
Напряжение при максимальной мощности (Vm), мВ/°C |
−6,0 |
−6,2 |
−6,5 |
Пороговые значения:
|
Поглощательная способность |
< 0,92 |
|
Испытание на отрыв (под углом 45°), Н/мм² |
> 0,83 |
|
Статус |
Сертифицирован |
|
Модель |
Стоимость, доллары США |
|
Space CIC (144x65.5мм) |
По запросу |
