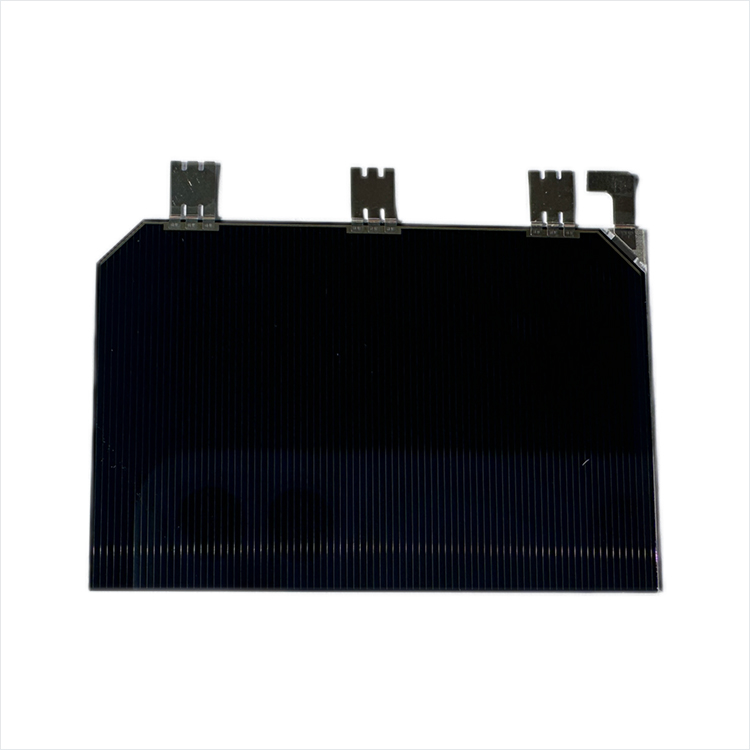

Space CIC (40x60мм)

Описание продукта

Space CIC (Connector Integrated Cell — соединительная интегрированная ячейка) с более высоким уровнем интеграции. На базе наших высокоэффективных солнечных элементов класса 30–34 %, CIC дополнительно оснащены покровными стёклами и соединителями.
Спецификация такая же, как у солнечных чипов. Покровное стекло покрывает чипы на 100 % и закреплено склеиванием с помощью прозрачного клея. Предназначено для НОО (низкой околоземной орбиты), СОО (средней околоземной орбиты) и ГСО (геостационарной орбиты), серебряный соединитель закреплён на интегрированных чипах.
Все используемые материалы и компоненты сертифицированы для применения в космосе. Помимо наших типовых CIC, мы предлагаем различные возможности для выполнения индивидуальных требований и решений.
Являясь лидером во всей отраслевой цепочке спутниковой энергетики, мы интегрировали ресурсы верхнего и нижнего звеньев для формирования сильного эффекта промышленной синергии, что ускоряет снижение конкурентоспособной стоимости и обеспечивает надёжное качество. И мы можем предоставлять индивидуальные услуги для удовлетворения разнообразных потребностей.
Мы применяем конструкцию с многослойной защитой при транспортировке продукции, тем самым обеспечивая процесс транспортировки.
Мы также можем разрабатывать конструкции солнечных элементов на основе требований заказчика. В зависимости от технических характеристик мы можем усовершенствовать параметры по размеру, EPI‑структуре, ширине запрещённой зоны, антибликовому покрытию, шине (токоведущей линии) и обходным диодам.
Пожалуйста, свяжитесь с нами для получения дополнительной информации о конкретных индивидуальных решениях.

Технические параметры

Конструкция и механические данные:

Материал подложки: P‑Ge

Материал основы: GalnP/GaAs/Ge

Толщина: 150 мкм ± 20 мкм

Метод сварки: сварка или пайка

AR‑покрытие: TiOx/Al₂O₃

Покровное стекло: KFG120

Толщина покровного стекла: 120 мкм

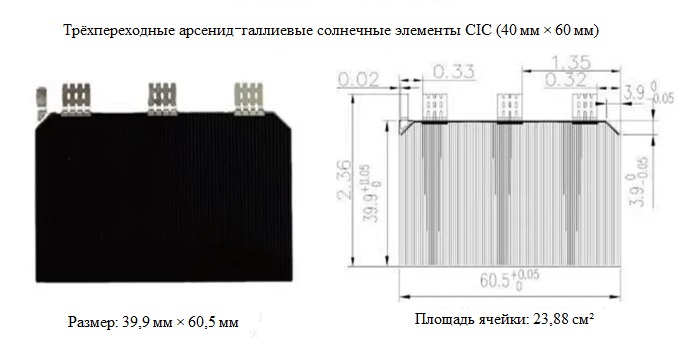

Размер CIC: 39,9₀^{+0,05 мм} × 60,5₀^{+0,05 мм}

Толщина CIC: 300 ± 25 мкм

Толщина соединителя: 30 мкм

Средний вес: ≤ 115 мг/см²

Защита обходного пути: кремниевый диод

Дополнительная опция:

1. Доступна настройка покровных стёкол различной толщины.
2. Доступно покровное стекло с ITO‑покрытием.

Типичные эксплуатационные характеристики:

Радиационные характеристики при облучении электронами с энергией 1 МэВ, соотношения EOL/BOL

Обходной диод:

Прямое напряжение (+2,5 А) < 1,0 В
Обратный ток (−4,5 В) < 0,7 мА

Соединитель

Точки сварки межсоединителя: 4 точки/деталь.

Тепловые свойства (CIC):

• Коэффициент поглощения < 0,89;
• Полусферическая излучательная способность 0,82 ± 0,03.

Температурные градиенты
