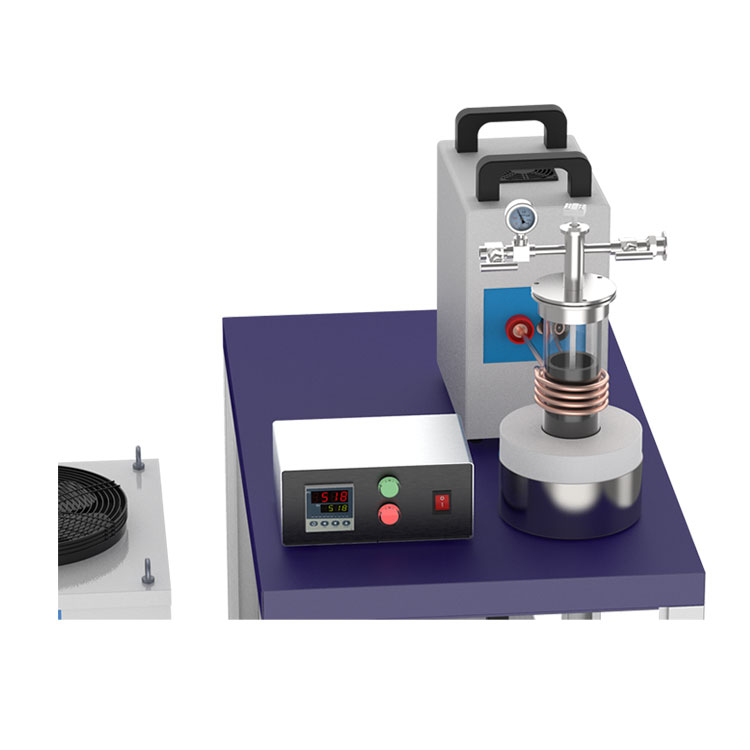

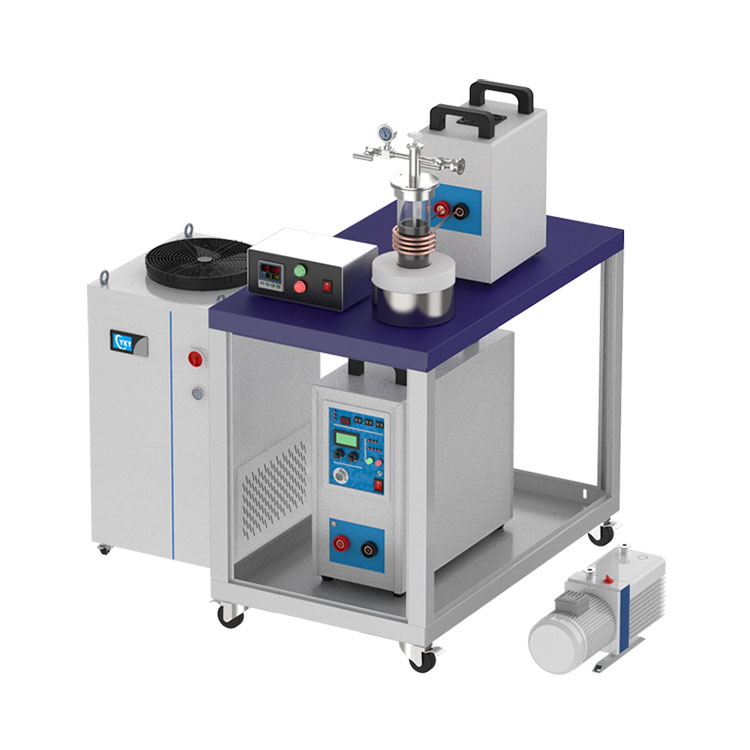

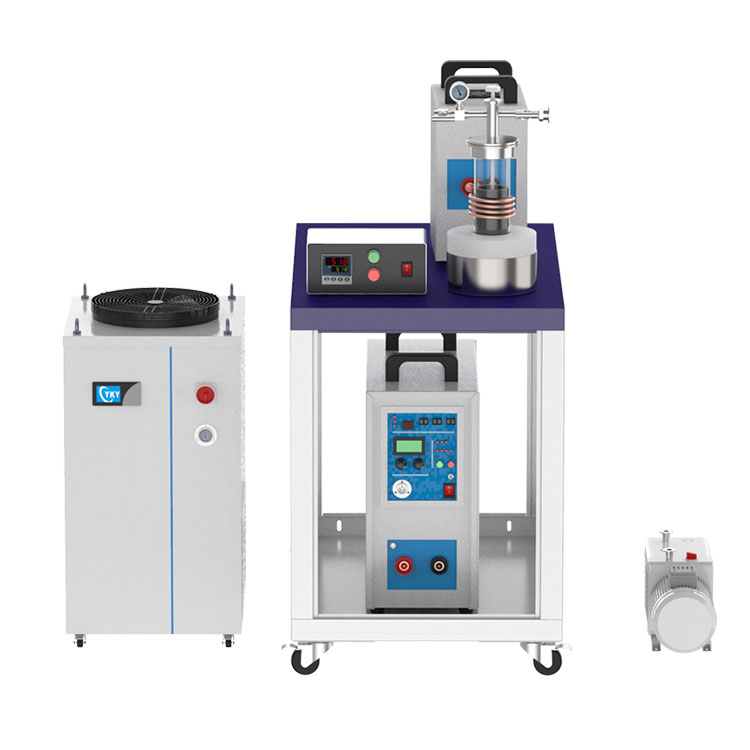

Это небольшая вакуумная раздельная система индукционного нагрева/плавки с полным набором аксессуаров, включая источник питания для индукционного нагрева мощностью 15 кВт, кварцевую трубку с фланцем и клапаном, графитовый тигель и огнеупорную сборку, охладитель рециркулирующей воды объемом 4 л/м, вакуумный насос и передвижную тележку.
Технические характеристики
CY-25VIM - это небольшая вакуумная сплит-система индукционного нагрева / плавления с комплектом аксессуаров, включая источник питания для индукционного нагрева мощностью 15 кВт, кварцевую трубку с фланцем и клапаном, графитовый тигель и огнеупорную сборку, охладитель рециркуляционной воды объемом 4 л / м, вакуумный насос и передвижную тележку. Это идеальный инструмент для исследования новых металлических сплавов с температурой плавления <2000 ℃ и количеством <500 г.
Технические параметры
|
Индукционный нагреватель |
Рабочее напряжение: 220 В переменного тока, 50/60 Гц, трехфазное Рабочий ток: 42 ампера (требуется выключатель 50А) Макс. Потребляемая мощность: 15 кВт Выходная частота: Регулируется на 30-80 кГц Рабочий цикл: 80% Индукционная катушка: 95 мм (OD) x 85 мм (ID) x 50 мм (H) Время автоматического нагрева: 1-99 секунд Время автоматической выдержки: 1-99 секунд Время автоматического охлаждения: 1-99 секунд Воздушное охлаждение: задний вентилятор Защита: Автоматическое давление воды, защита от перегрева и перегрузки |
|
Вакуумная камера |
Кварцевая трубка В комплект поставки входит полуоткрытая кварцевая трубка размерами 80 мм (наружный диаметр) x 75 мм (внутренний диаметр) x 300 мм (L) Дополнительно: кварцевая трубка 100 мм (OD) x 92 мм (ID) x 300 мм (L) доступна за дополнительную плату Вакуумный фланец: Фланец из нержавеющей стали с высокотемпературным силиконовым уплотнительным кольцом и самозатягивающейся конструкцией На фланце установлены два клапана и вакуумметр. Для подключения к вакуумному насосу в комплект входит разъем KF25 и труба SS длиной 1000 мм Графитовый тигель высокой чистоты: 2,285 "(OD) x 1,415" (ID) x 3,05" (Deep) Тигель (79 мл) входит в комплект для нагрева и плавления Полная сборка огнеупора из оксида алюминия, включая нижнюю опору для тигля, держатель тигля и крышку. В комплект входит один защитный экран камеры для защиты камеры от повреждения посторонними предметами, а также для удержания взорвавшегося фрагмента камеры. |
|
Рабочая температура |
Эта система индукционного нагрева может достигать 2000 ℃ с помощью графитового нагревателя Нет регулятора температуры. Температура будет определяться путем плавления образца с помощью регулировки тока Если вам нужен точный контроль температуры, пожалуйста, закажите систему индукционного нагрева в CYKY |
|
Охладитель воды |
Диапазон температур: 5-30 ℃ Расход воды: 16 л / мин Резервуар для воды: 12 литров из нержавеющей стали Примечание: Для достижения наилучшей производительности рекомендуется использовать специальную охлаждающую жидкость. Для американского клиента будет включен охладитель воды 110 В |
|
Вакуумный насос |
В комплект входит один лопастной вакуумный насос емкостью 156 л / м Скорость: 156 л / мин Макс. Потребляемая мощность: 0,4 кВт / 0,37 кВт Для американского клиента вакуумный насос 110 В будет включен в комплект поставки |
|
Сверхмощная Мобильная тележка |
Конструкция: Передвижная тележка со стальной рамой поверхность 600 мм (Д) х 800 мм (Ш) для размещения индукционного нагревателя и кварцевой трубки с фланцем |
|
Защитный экран |
Для версии, не сертифицированной по UL, будет предоставлен защитный экран из фенольных листов. Для версии, сертифицированной UL, будет предоставлен прозрачный защитный экран из поликарбоната. Вокруг кварцевой трубки должен быть установлен защитный экран для удержания осколков стреляющего стекла в случае несчастных случаев. |
|
Размеры изделия |
Индукционный нагреватель: 18,5 "(Д) x 12" (Ш) x 17" (В) (470 мм x 300 мм x 430 мм) Охладитель воды: 18 "(Д) x 8,7" (Ш) x 28" (В) (460 мм x 220 мм x 530 мм) Передвижная тележка для тяжелых условий эксплуатации: 600 мм (Д) х 800 мм (Ш) х 597 мм (В) |
|
Гарантия |
Ограниченная гарантия на один год с пожизненной поддержкой На расходные детали, такие как технологические трубки, уплотнительные кольца и нагревательный змеевик, гарантия не распространяется |
|
Примечания по применению |
Нагреватель отключится при превышении мощности. Пожалуйста, уменьшите количество циклов катушки или размер образца, чтобы нагреватель работал при максимальной мощности Время и температура плавления зависят от материалов, тигля, огнеупорной изоляции и т.д. Если вы не знаете, может ли индукционный нагреватель расплавить ваш образец или нет, пожалуйста, свяжитесь с нашим инженером для консультации. Подготовьте состав вашего сплава, температуру плавления и количество, подлежащее расплавлению Система индукционной плавки предназначена для использования в условиях вакуума и низкого давления <0,02 МПа / 0,2 бар / 3 фунт /кв. дюйм, а расход газов должен быть ограничен <200 МКСМ (или 200 мл / мин Внимание: На вашем входном газовом баллоне должен быть установлен регулятор давления, при котором давление газа на выходе всегда должно быть ниже 3 фунтов на квадратный дюйм после открытия газового баллона, при этом газ должен поддерживаться в состоянии непрерывной подачи. Скопление газа при давлении более 3 фунтов на квадратный дюйм может привести к необратимому повреждению камеры печи. Никогда не нагревайте печь, пока клапан выпуска газа закрыт и в камере печи поддерживается положительное давление. Для постоянного контроля состояния камеры в процессе нагрева необходимо использовать манометр; пожалуйста, немедленно откройте клапан выпуска газа, как только давление в камере превысит 3 фунта на квадратный дюйм, чтобы предотвратить непредвиденные повреждения. |
|
Вес нетто |
105 кг (230 фунтов) |
|
Модель |
Стоимость, доллары США |
|
CY-25VIM |
По запросу |
