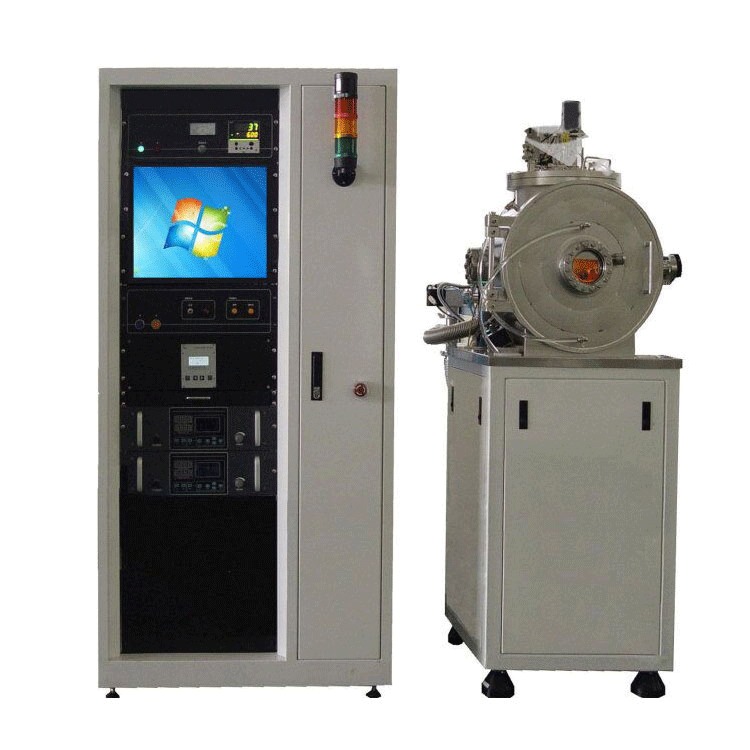

Система вакуумного магнетронного распыления в основном состоит из вакуумной камеры для распыления, мишени для магнетронного распыления с постоянным магнитом (три мишени), платформы для нагрева одной подложки, источника питания постоянного тока, источника радиочастотного питания, рабочего воздушного тракта, системы вытяжки воздуха, измерения вакуума, электронной системы управления и монтажной платформы.
Технические характеристики
Система вакуумного магнетронного распыления используется для получения новых тонкопленочных материалов, таких как нанометровые однослойные и многослойные функциональные пленки, твердые пленки, металлические пленки, полупроводниковые пленки и диэлектрические пленки. Они могут широко использоваться при исследованиях и производстве тонкопленочных материалов в колледжах и университетах.
Технические параметры
|
Вакуумная камера |
Цилиндрическая конструкция с передним отверстием, размер dia. 450 × 400 мм |
|
|
Конфигурация вакуумной системы |
Составной молекулярный насос, механический насос, пневматический запорный клапан, импортный дроссельный клапан SMC-цилиндра |
|
|
Предельное давление |
≤6,6* 10-6 Па (после обжига и дегазации) |
|
|
Вакуумная система рекуперации |
Давление может достигать 6,6x10-4pa за 25 минут (начинайте откачку после кратковременного воздействия воздуха и заполнения сухим гелием) |
|
|
Магнетронный целевой блок |
Три набора постоянных магнитных мишеней; диаметр мишени 60 мм (одна из них может использоваться для распыления ферромагнетизмов); Каждое радиочастотное распыление мишени совместимо с распылением постоянным током.Водяное охлаждение внутри мишени; Центры образцов трех мишеней могут складываться вместе вверх. Расстояние между мишенью и образцом регулируется от 90 до 130 мм. Каждая мишень оснащена импортной поворотной пневматической перегородкой SMC |
|
|
Стол для нагрева одной подложки |
Размер образца |
диаметр 4 дюйма |
|
Режим движения |
Подложка вращается непрерывно, скорость вращения 0-30 об /мин |
|
|
Нагрев |
Нагревается импортной нагревательной проволокой, максимальная температура нагрева 600 ℃ ± 1 ℃ |
|
|
Формат битвы |
Импортное угловое управление воздушным цилиндром SMC |
|
|
Система газового контура |
Двухконтурный регулятор массового расхода |
|
|
Компьютерная система управления |
Полностью автоматизированное управление с помощью ПЛК + IPC + сенсорный экран |
|
|
Дополнительные аксессуары |
Датчик толщины пленки, воздушный насос, циркулятор охлаждающей воды |
|
|
Площадь помещения |
Основной блок |
1000 × 1800 мм2 |
|
Электрический шкаф |
900 × 600 мм2 |
|
Система вакуумного магнетронного распыления используется для получения новых тонкопленочных материалов, таких как нанометровые однослойные и многослойные функциональные пленки, твердые пленки, металлические пленки, полупроводниковые пленки и диэлектрические пленки. Они могут широко использоваться при исследованиях и производстве тонкопленочных материалов в колледжах и университетах.
|
Вакуумная камера |
Цилиндрическая конструкция с передним отверстием, размер dia. 450 × 400 мм |
|
|
Конфигурация вакуумной системы |
Составной молекулярный насос, механический насос, пневматический запорный клапан, импортный дроссельный клапан SMC-цилиндра |
|
|
Предельное давление |
≤6,6* 10-6 Па (после обжига и дегазации) |
|
|
Вакуумная система рекуперации |
Давление может достигать 6,6x10-4pa за 25 минут (начинайте откачку после кратковременного воздействия воздуха и заполнения сухим гелием) |
|
|
Магнетронный целевой блок |
Три набора постоянных магнитных мишеней; диаметр мишени 60 мм (одна из них может использоваться для распыления ферромагнетизмов); Каждое радиочастотное распыление мишени совместимо с распылением постоянным током.Водяное охлаждение внутри мишени; Центры образцов трех мишеней могут складываться вместе вверх. Расстояние между мишенью и образцом регулируется от 90 до 130 мм. Каждая мишень оснащена импортной поворотной пневматической перегородкой SMC |
|
|
Стол для нагрева одной подложки |
Размер образца |
диаметр 4 дюйма |
|
Режим движения |
Подложка вращается непрерывно, скорость вращения 0-30 об /мин |
|
|
Нагрев |
Нагревается импортной нагревательной проволокой, максимальная температура нагрева 600 ℃ ± 1 ℃ |
|
|
Формат битвы |
Импортное угловое управление воздушным цилиндром SMC |
|
|
Система газового контура |
Двухконтурный регулятор массового расхода |
|
|
Компьютерная система управления |
Полностью автоматизированное управление с помощью ПЛК + IPC + сенсорный экран |
|
|
Дополнительные аксессуары |
Датчик толщины пленки, воздушный насос, циркулятор охлаждающей воды |
|
|
Площадь помещения |
Основной блок |
1000 × 1800 мм2 |
|
Электрический шкаф |
900 × 600 мм2 |
|
|
Модель |
Стоимость, доллары США |
|
Vacuum magnetron sputtering system |
По запросу |
