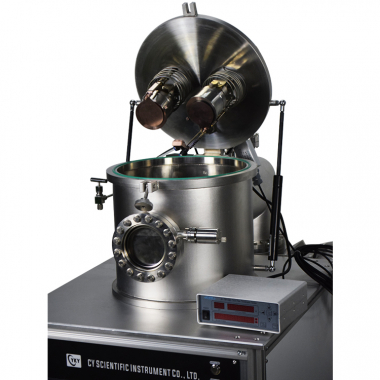

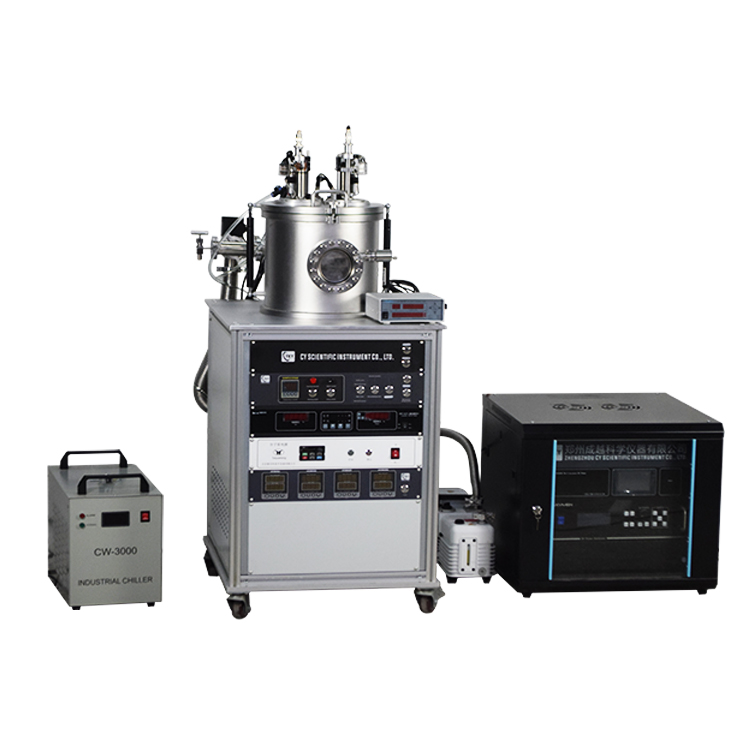

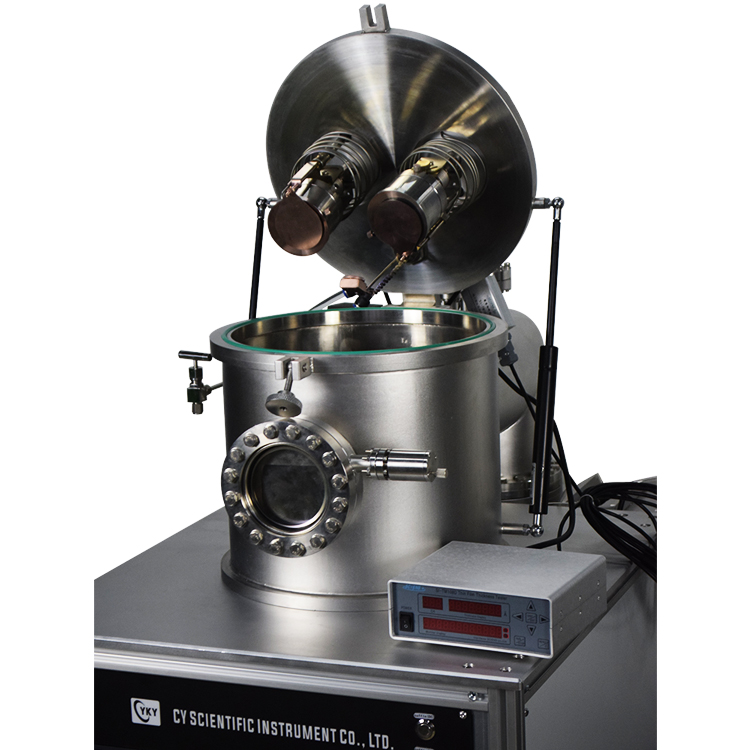

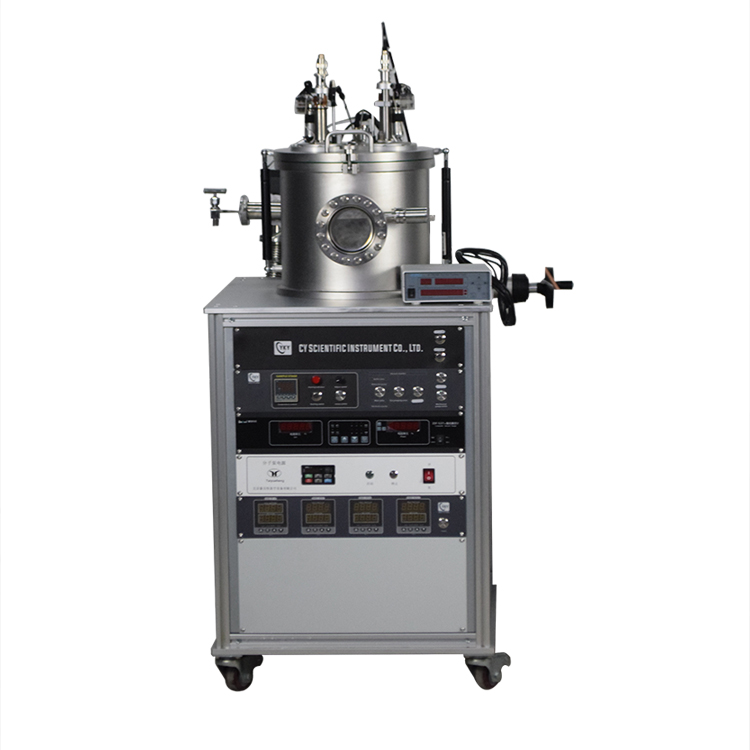

Устройство для нанесения покрытия с помощью радиочастотного плазменного магнетрона представляет собой компактную 2-дюймовую систему для нанесения покрытия с помощью радиочастотного плазменного магнетрона с одной головкой на неметаллическую, в основном оксидную тонкую пленку. Он объединяет все компоненты в одноэтажный стендовый шкаф, включая радиочастотный источник питания, кварцевую вакуумную камеру, вакуумный насос, охладитель рециркуляционной воды, монитор толщины пленки и т.д.
Технические характеристики
Устройство для радиочастотного плазменно-магнетронного распыления - превосходное и экономичное средство для нанесения тонких пленок из непроводящего материала. Устройство для радиочастотного плазменно-магнетронного распыления имеет небольшие размеры, занимает меньше места в лаборатории, простое в эксплуатации и широко используемое. Поэтому оно широко используется в лабораториях крупных университетов и научно-исследовательских институтов.
Технические параметры
|
Входная мощность |
220 В переменного тока, 50/60 Гц, однофазный 800 Вт (включая насос) При напряжении 110 В переменного тока требуется трансформатор мощностью 1000 Вт |
|
Источник питания |
Один радиочастотный генератор мощностью 13,5 МГц и 300 Вт с функцией автоматического согласования встроен в корпус и подключен к 2-дюймовой распылительной головке |
|
Головка для магнетронного напыления |
В комплект поставки входит одна 2-дюймовая магнетронная напыляющая головка с рубашками водяного охлаждения, которая вставляется в кварцевую камеру с помощью быстрого зажима На фланце встроен один затвор (с ручным управлением) Один охладитель рециркуляционной воды с цифровым управлением производительностью 16 л/мин установлен на нижнем шкафу для охлаждения магнетронных распылительных головок. |
|
Мишень для распыления |
Требуемый размер мишени: диаметр 2 "× толщина 1/4" макс. В комплект входит одна мишень из SiO2 для демонстрационного тестирования. Рекомендуемый метод нанесения покрытия на керамическую мишень Al2O3 |
|
Вакуумная камера |
Вакуумная камера: наружный диаметр 160 мм × внутренний диаметр 150 мм × высота 250 мм. изготовлена из кварца высокой чистоты Уплотнительный фланец диаметром 165 мм изготовлен из алюминия с уплотнительным кольцом из высокотемпературного силикона В комплект поставки входит сетчатый чехол из нержавеющей стали, обеспечивающий 100% экранирование радиочастотного излучения от камеры Уровень вакуума: 1,0E-2 Торр с двухступенчатым механическим насосом в комплекте и 1,0E-5 Торр с дополнительным турбонасосом |
|
Держатель образца |
Держатель образца вращающийся и нагреваемый, изготовлен из керамического нагревателя с крышкой из нержавеющей стали Размер держателя образца: диаметр 50 мм. максимум для 2-дюймовых пластин Скорость вращения регулируется: 1-10 об / мин для равномерного нанесения покрытия Температура держателя регулируется от RT до 400 ° C Максимум с точностью +/- 1,0 ° C с помощью цифрового регулятора температуры. |
|
Вакуумная насосная станция |
Вакуумный порт KF25 встроен для подключения к вакуумному насосу. Уровень вакуума: 1,0E-2 Торр с входящим в комплект двухступенчатым механическим насосом |
|
Габаритные размеры |
650 мм Д x 650 мм Ш x 1630 мм В |
|
Масса нетто |
70 кг |
|
Гарантия и соответствие требованиям |
Ограниченная гарантия на один год с пожизненной поддержкой |
|
Модель |
Стоимость, доллары США |
|
RF plasma magnetron sputtering coater for non-conductive thin films
|
По запросу |
