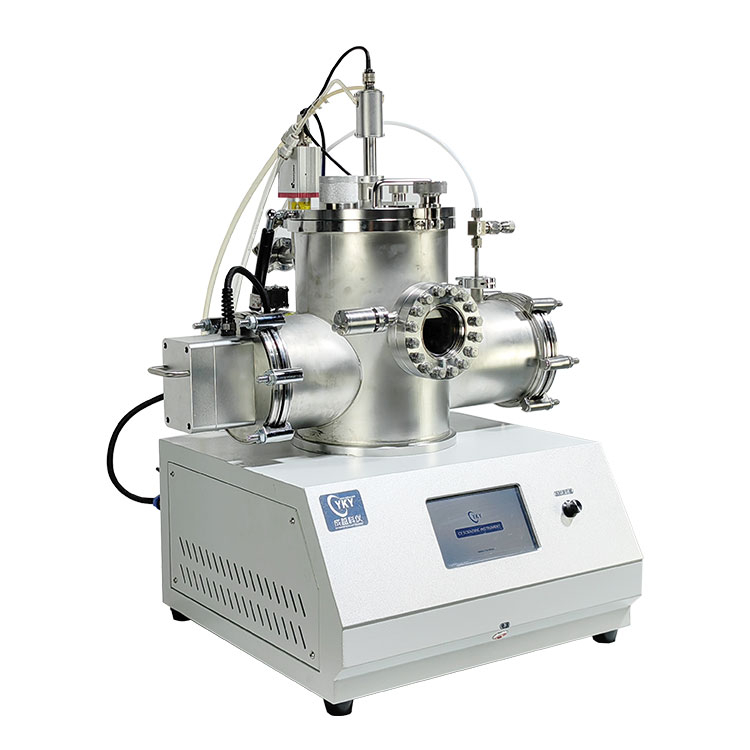

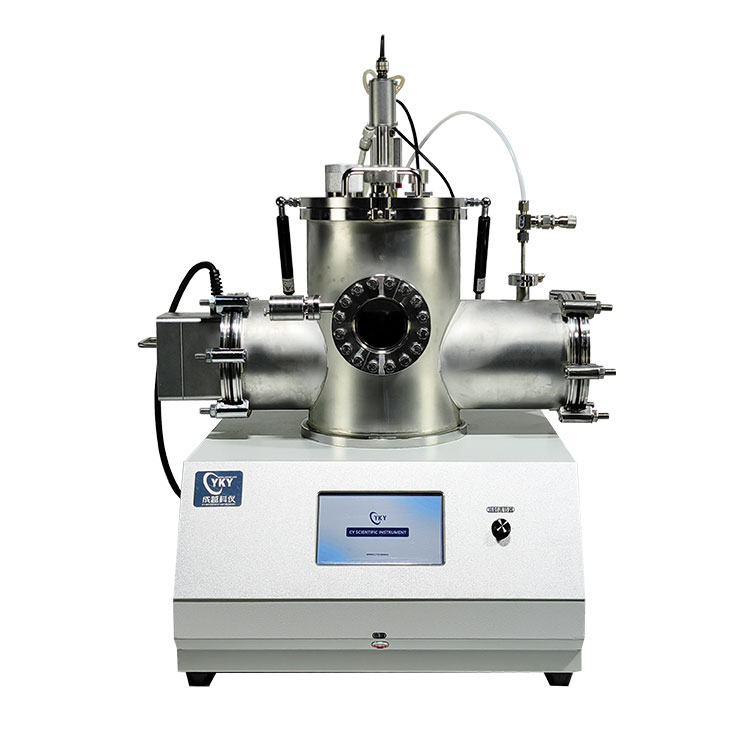

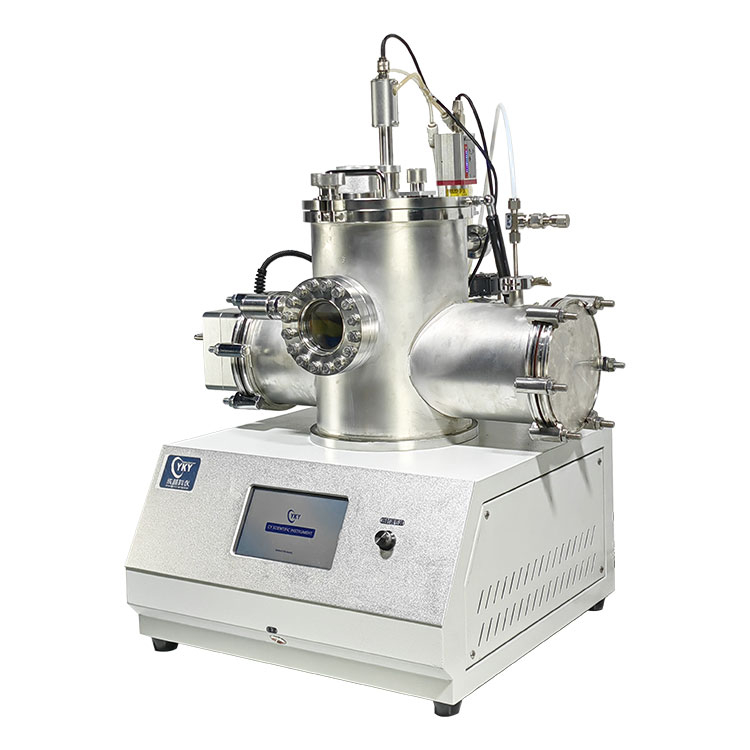

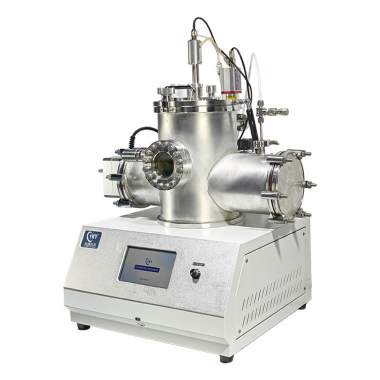

Данное оборудование представляет собой устройство для нанесения напыления намотки оптического волокна с помощью магнетрона с одной целью, которое специально используется для получения тонких пленок из оптических волокон.
Технические характеристики
Данное оборудование представляет собой устройство для нанесения напыления намотки оптического волокна с помощью магнетрона с одной целью, которое специально используется для получения тонких пленок из оптических волокон.
Этот набор оснащен высоковакуумной камерой из нержавеющей стали, оснащенной смотровым окном с перегородкой, через которую можно наблюдать за процессом нанесения покрытия, а перегородка может эффективно предотвращать экранирование смотрового окна слоем пленки, что удобно для экспериментального наблюдения и записи. Конструкция резонатора с верхним отверстием удобна в открывании и легка в очистке, что очень подходит для лабораторного использования. Вся машина имеет модульную конструкцию, логика работы проста, а интерфейс управления интуитивно понятен, что удобно для начала работы.
Технические параметры напыляющего покрытия
|
Механизм намотки проволоки |
Размер |
Φ15 мм x 245 мм |
||
|
Скорость намотки |
1-300р/мин |
|||
|
Головка для магнетронного распыления |
Количество |
2 дюйма x1 |
Способ коллирования |
Охлаждение Wster |
|
Вакуумная камера |
Размер полости |
Φ213 Мм X 307 мм |
Смотровое окно |
φ80 мм |
|
Материал полости |
Нержавеющая сталь 304 |
Открытый метод |
Верхнее отверстие, левое отверстие |
|
|
Конфигурация мощности |
Количество источников питания постоянного тока |
1 комплект |
Выходная мощность |
≤300 Вт |
|
Способ подбора |
Автоматическое соответствие |
|||
|
Система охлаждения |
Объем бака |
9L |
Поток |
10Л/мин |
|
Система подачи воздуха |
Тип |
Ручной микро регулирующий клапан |
||
|
Вакуумная система |
Фор кассетный насос |
Биполярный роторно-лопастной насос |
Скорость откачки |
1,1 л/с |
|
Вторичный насос |
Турбомолекулярный насос |
Скорость откачки |
60Л/с |
|
|
Выход для воздуха |
ISO63 |
Выход для воздуха |
KF16 |
|
|
Вакуумный датчик |
Составной вакуумметр |
|||
|
Другое |
Напряжение питания |
220 В переменного тока, 50 Гц |
Общая мощность |
2 кВт |
|
Модель |
Стоимость, доллары США |
|
Single target magnetron fiber winding sputtering coater |
По запросу |
