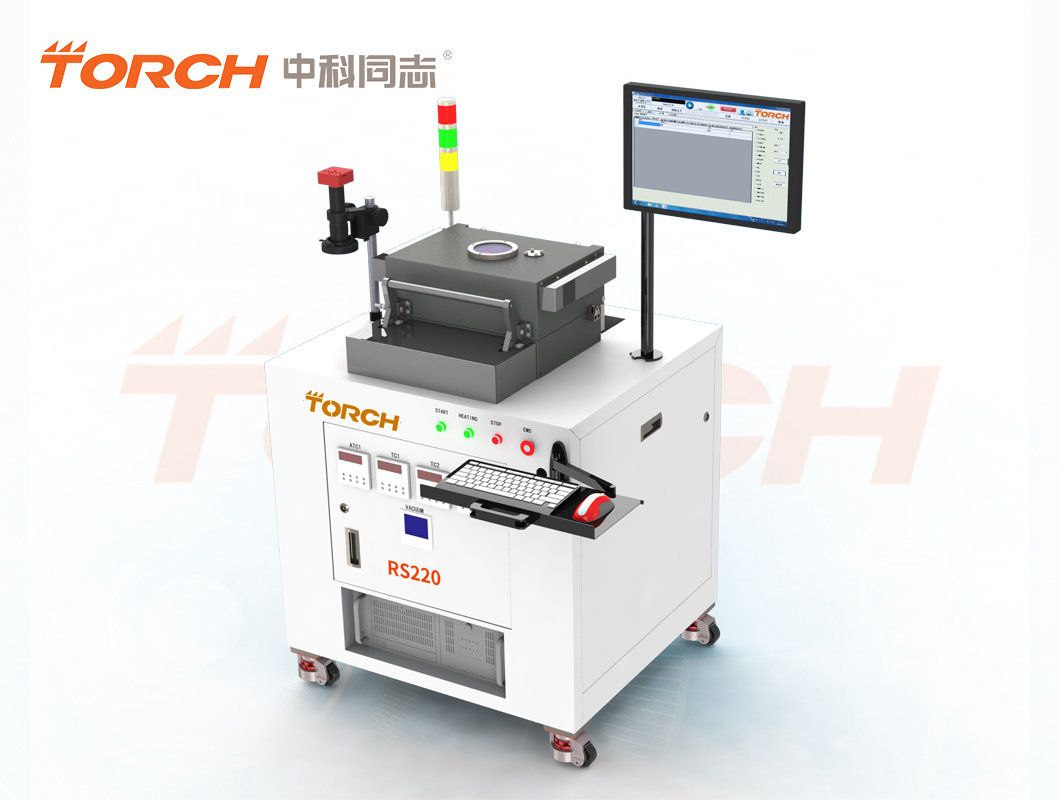

Водородная вакуумная пайка оплавлением серии RS-RS220

Технические характеристики

Машины для вакуумной пайки оплавлением серии RS - это третье поколение малогабаритного оборудования для вакуумной пайки оплавлением, выпущенное компанией Comrade Technology. Небольшое оборудование для вакуумной пайки оплавлением, предназначенное для мелкосерийного производства, исследований и разработок и проектирования, функциональных испытаний материалов и других применений. Вакуумная пайка оплавлением серии RS нагревается в вакуумной среде для получения полых паяных соединений, что может полностью соответствовать требованиям отдела исследований и разработок к испытаниям и мелкосерийному производству. Вакуумная пайка оплавлением серии RS позволяет уменьшить диапазон впадин в зоне сварки свариваемого устройства до 2%, в то время как диапазон обычной пайки оплавлением составляет 20% ~ 30%.Вакуумная пайка оплавлением серии RS может использоваться для сварки без флюса, без полых паяных соединений и может использовать различные газы (N2, N2 / H2, 95% / 5%) и другие атмосферные среды. При вакуумной пайке оплавлением серии RS может использоваться бессвинцовая паяльная паста или листовой припой, а также может использоваться процесс без флюса. Программная система управления вакуумной пайкой оплавлением серии RS проста в эксплуатации, может напрямую управлять оборудованием и устанавливать различные кривые процесса сварки, а также изменять и создавать в соответствии с различными процессами.

Вакуумная пайка оплавлением серии RS в основном предназначена для некоторых областей сварки с высокими требованиями, таких как продукция военного назначения и высоконадежные изделия промышленного назначения. даже азотная защита или газофазная сварка не могут удовлетворить требованиям к надежности изделия. Требования к сварке для обеспечения высокой надежности цепей, таких как тестирование материалов, упаковка микросхем, энергетическое оборудование, автомобильная продукция, управление поездами, аэрокосмические и авиационные системы, должны устранять или уменьшать образование пустот и окисление сварочных материалов. Для эффективного уменьшения количества отверстий и уменьшения окисления контактных площадок или штифтов компонентов идеальным выбором является вакуумная паяльная машина оплавлением. Для достижения высокого качества сварки необходимо использовать аппарат для вакуумной пайки оплавлением. Это технологическое новшество специалистов по сварке в военной промышленности Германии, Японии, США и других стран.

Промышленное применение: Машины для вакуумной пайки оплавлением серии RS идеально подходят для исследований и разработок технологических процессов, тестирования материалов и упаковки устройств. Они идеально подходят для высококлассных исследований и разработок и производства на военных предприятиях, в научно-исследовательских институтах, университетах, аэрокосмической и других областях.

Области применения: В основном используется при бездефектной сварке микросхем и подложек, корпусов труб и накладок и т.д., А также для получения идеальной сварки без флюса, такой как упаковка IGBT, процесс паяльной пасты, процесс упаковки лазерных диодов, упаковка гибридных интегральных схем, упаковка защитной пластины корпуса трубки, MEMS и вакуумная упаковка.

Вакуумная пайка оплавлением стала важным оборудованием для военных предприятий, авиации, аэрокосмической промышленности и других высокотехнологичных производств в развитых странах, таких как Европа и Соединенные Штаты, и широко используется при упаковке микросхем и электронной сварке.

• Сварка в условиях реального вакуума. Разрежение может достигать 10-3мба. (10-6мба опционально)
• Сварочная среда с низкоактивным флюсом.
• Профессиональное программное управление для достижения идеального опыта эксплуатации.
• Программируемая система контроля температуры, включающая до 40 сегментов в отрасли, может задать наиболее идеальную технологическую кривую.
• Настройку температуры можно регулировать таким образом, чтобы идеальный технологический процесс был настроен ближе к технологической кривой сварочного материала.
• Технология водяного охлаждения для достижения эффекта быстрого охлаждения (стандартная конфигурация).
• Функция оперативного измерения температуры. Для достижения точного измерения равномерности температуры в зоне сварки. Обеспечьте экспертную поддержку при настройке процесса.
• Азот или другие инертные газы соответствуют требованиям к сварке в рамках специальных процессов.
• Максимальная температура составляет 450 ℃ (по желанию выше), что соответствует всем требованиям к процессу мягкой пайки.
• Для удовлетворения потребностей в одновременном обогреве верхней и нижней теплиц.

Стандартная конфигурация

• Хост
• Управляющий компьютер промышленного класса
• Набор программного обеспечения для контроля температуры
• Набор регуляторов температуры
• Набор регуляторов давления
• Набор регулирующих клапанов для инертного газа или азота

Необязательно

• Коррозионностойкий мембранный насос с вакуумом 10 мба
• Роторно-лопастной насос для вакуума 10-3 мба
• Система вихревых молекулярных насосов для вакуума 10-6 мба
• Высокотемпературный модуль (высокая температура 500 градусов)
