Измеритель толщины пленки

Название продукта

Измеритель толщины пленки

Модель продукта

CY-FTM60

Основные характеристики

1. Этот аппарат может быть подключен к компьютеру.

2. Преимущества дисплея заключаются в простом интерфейсе, интуитивно понятном, разумном, удобном и быстром управлении и т.д. Он может визуально отображать измеренную толщину пленки, скорость, частоту, процент выходного сигнала управления PWM и другие рабочие состояния.

3. Вы можете установить время стробирования, режим вывода, алгоритм скорости, параметры материала, диапазон вывода и параметры связи с помощью программного обеспечения или прибора для отображения и записать соответствующие данные в файл Excel.

Технические параметры

модуль мониторинга

1.  Источник питания: 5 В постоянного тока (± 10%), максимальный ток 400 мА

2.  Разрешение по частоте: ± 0.03Гц

3.  Разрешение толщины пленки: 0,0136 Å (алюминий)

4.   Точность измерения толщины пленки: ± 0,5%, зависит от условий процесса, особенно от положения датчика, напряжения материала, температуры и плотности

5.    Скорость измерения: 100 мс-1 с / раз, может быть установлена

6.  Диапазон измерения: 500000Å (алюминий)

7.  Стандартный кристалл датчика: 6 МГц

8.   Интерфейс компьютера: последовательный интерфейс RS-232 / 485 (скорость передачи данных 1200, 2400, 4800, 9600, 19200, 38400 может быть установлена, бит данных: 8, стоп-бит: 1, проверка: отсутствует)

9.   Аналоговый выход: 8-битное разрешение, выход широтно-импульсной модуляции PWM (открытый коллектор или внутренний выход 5 В)

10.  Рабочая среда: температура 0-50 ℃, влажность 5% -85% относительной влажности, отсутствие капель конденсированной воды

11.  Размеры: 90 мм × 50 мм × 18 мм

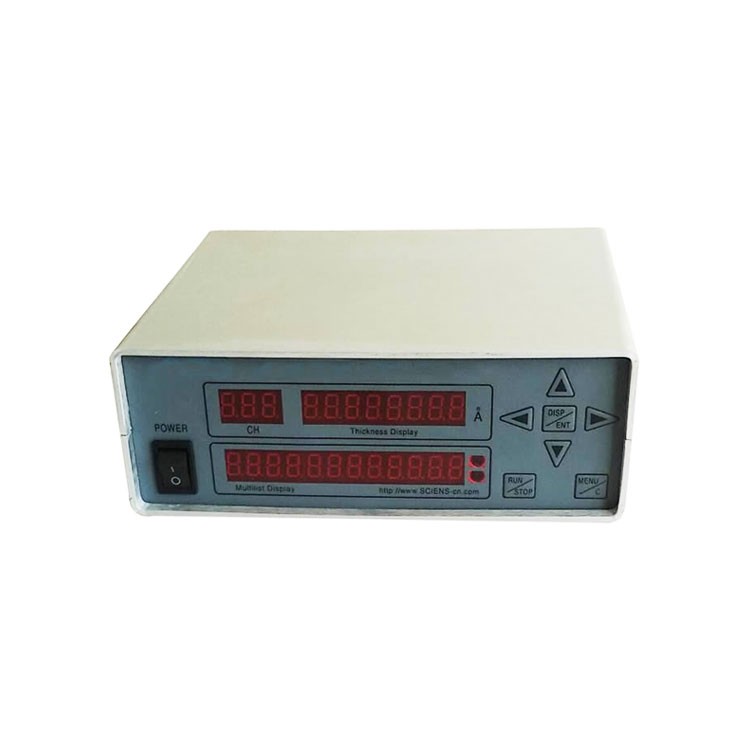

CY-FTM60 дисплейный прибор

1.      Входная мощность: 220 В переменного тока ± 10%

2.      Выходная мощность: DC 5V 3A

3.      Дисплей: цифровая трубка 12 × 2 и светодиодный

4.         Порт связи: RS-485 (скорость передачи данных 1200, 2400, 4800, 9600, 19200, 38400 может быть установлена, бит данных: 8 бит, стоп-бит: 1 бит, четность: отсутствует)

5.        Размеры: 182 мм × 65 мм × 160 мм

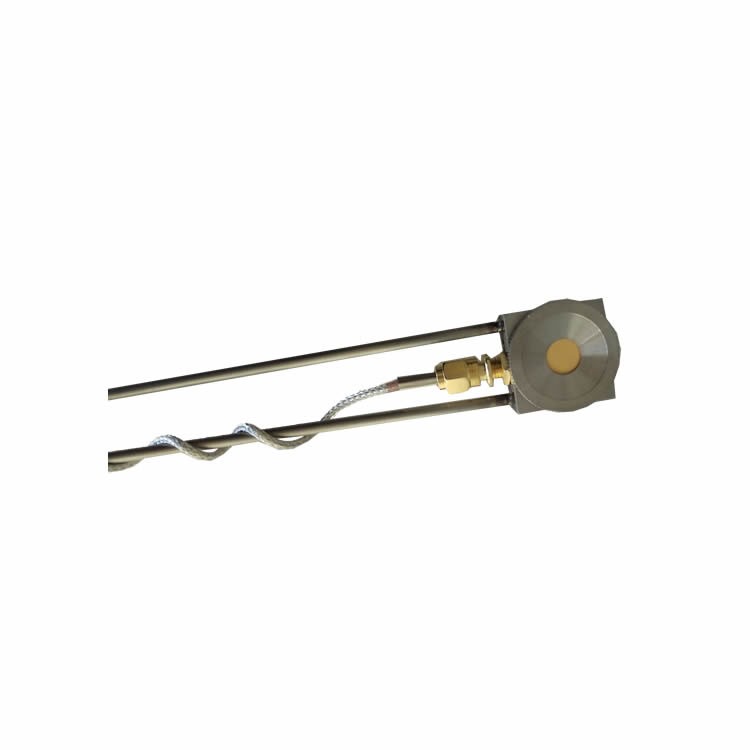

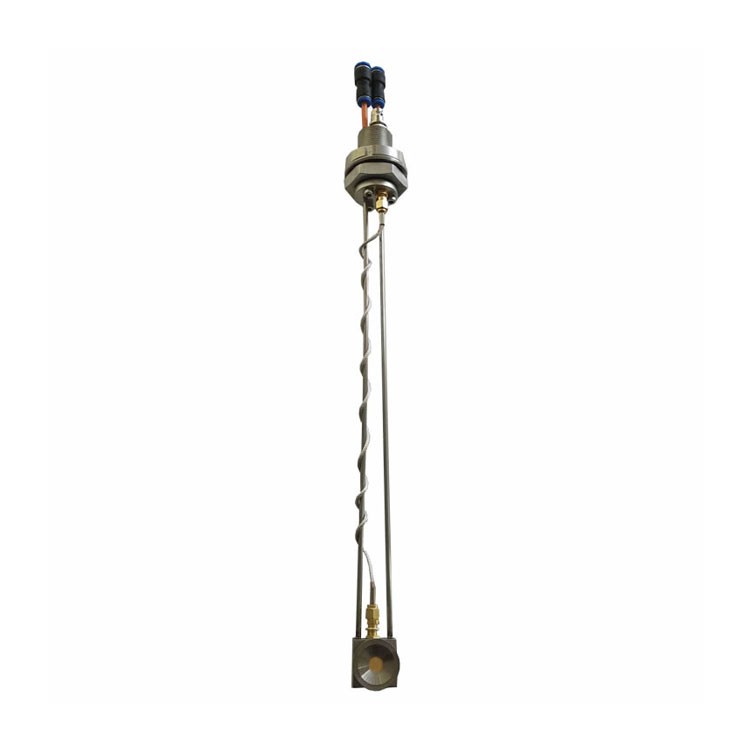

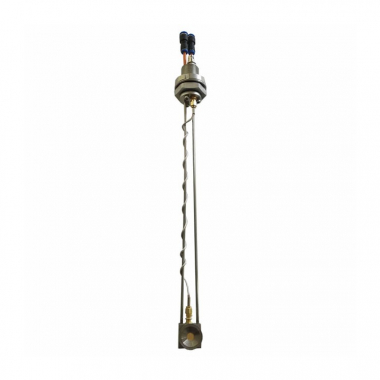

CY-FTM зонд

1.  Применимая частота чипа: 6 МГц

2.  Применимый размер чипа: Ø14 мм

3.    Монтажный фланец: CF35

4.    Труба для охлаждающей воды: Ø3 мм, длина 300 мм, 500 мм, 1000 мм

5.    Давление охлаждающей воды: <0,3 МПа

6.    Дорожная труба с пневматическим дефлектором: Ø3 мм

7.    Давление сжатого воздуха: <0,8 МПа,> 0,5 МПа

8.  Температура выпечки: состояние пропускания воды <200 ℃, отсутствие водопроницаемого фланца <100 ℃

9.    Электрический интерфейс: розетка BCN

Модель

Стоимость, доллары США

CY-FTM60

По запросу
