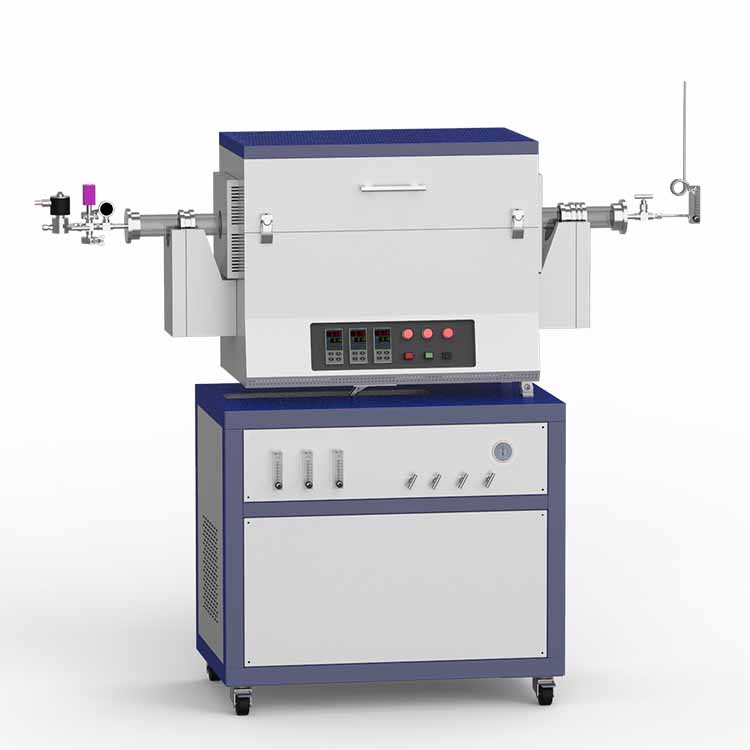

В роторной системе CVD с низким вакуумом 1200 ℃ для изготовления трубы печи используется кварц высокой чистоты. Вращающееся устройство представляет собой фланец с воздушным охлаждением, фрикционный привод, угол наклона (0-15 °) регулируется.
Технические характеристики
Три температурные зоны трубчатой печи независимо контролируются прибором прецизионного контроля температуры. Регулируя температуру каждой температурной зоны, трубчатая печь может формировать три температурных градиента в зоне нагрева или длинную зону постоянной температуры. Каждая зона может быть отредактирована с помощью 30 секций повышения и понижения температуры с защитой от перегрева и обрыва цепи. Фланцы с обеих сторон трубы печи оснащены цифровым вакуумметром и механическим манометром давления, которые можно использовать для контроля атмосферной среды в трубопроводе.
Если вам необходимо сохранить структуру единого зерна (например, при сушке или обжиге материалов), вам идеально подойдет вращающаяся трубчатая печь. Сочетание непрерывного вращательного движения и защиты трубы печи от атмосферных воздействий позволяет перемешивать материалы в трубе для достижения равномерного эффекта нагрева, что обеспечит вам идеальный результат обработки.
Применение
Основными областями применения оборудования являются: порошковая металлургия, керамика, огнеупорные материалы, анодные и катодные материалы литиевых батарей, новая энергетика и другие отрасли промышленности, обжиг порошковых частиц, кальцинирование, определение материалов.
Технические параметры
|
Вакуумная трубчатая печь |
Максимальная мощность |
4,5 кВт |
|
|
Материал трубки |
Кварц высокой чистоты |
||
|
Диаметр трубки |
60 мм с обоих концов, 100 мм посередине |
||
|
Длина трубки |
1400 мм |
||
|
Длина камеры печи |
600 мм |
||
|
Длина зоны нагрева |
200 мм + 200 мм + 200 мм |
||
|
Рабочая температура |
0～1100℃ |
||
|
Точность контроля температуры |
±1℃ |
||
|
Режим контроля температуры |
30- или 50-сегментный программный контроль температуры |
||
|
Режим отображения |
Выделите цифровой дисплей |
||
|
Способ герметизации |
вакуумный фланец из нержавеющей стали 304 |
||
|
Фланцевый интерфейс |
Соединительный наконечник 1/4 ", соединение KF16/25/40 |
||
|
Вакуум |
4.4E-3Pa |
||
|
Источник питания |
Переменный ток: 220 В 50/60 Гц |
||
|
Угол наклона |
0~15° |
||
|
Скорость вращения |
0 ~ 20 об/мин |
||
|
Система подачи газа |
Модель |
CY-3F |
|
|
Газовый канал |
3-канальный |
||
|
Измерительный блок |
Поплавковый расходомер газа |
||
|
Диапазон измерения |
Канал A: 0~ 100 мл газа H2 |
Примечания: Если вам нужны другие диапазоны или типы газа, вам необходимо указать при заказе. В соответствии с конкретными требованиями заказчика может быть выбран расходомер соответствующего типа и диапазона газа. |
|
|
Канал B: 16~ 160 мл газа N2 |
|||
|
Канал C: 25~ 250 мл Ar-газа |
|||
|
точность измерения |
±2.0% |
||
|
Сопротивление давлению в трубе |
3 МПа |
||
|
Разница в рабочем давлении |
50~300 кПа |
||
|
Соединительная труба |
Нержавеющая сталь 304 |
||
|
Газовый канал |
игольчатый клапан из нержавеющей стали 304 |
||
|
Спецификация интерфейса |
Соединительный наконечник 1/4 "f или вход и выход газа |
||
|
Выхлопная система |
Механический насос |
Роторно-лопастной насос |
|
|
Скорость перекачки |
1,1 Л/С |
||
|
Интерфейс выхлопа |
KF16 |
||
|
Измерение вакуума |
Датчик сопротивления |
||
|
Максимальный вакуум |
1.0E-1Pa |
||
|
Источник питания |
Переменный ток: 220 В 50/60 Гц |
||
|
Интерфейс перекачки |
KF16 |
||
|
Модель |
Стоимость, доллары США |
|
CY-O1200-60IIIC-R |
По запросу |
