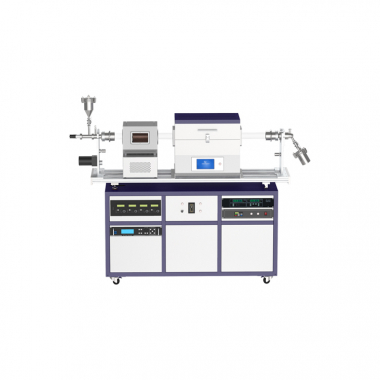

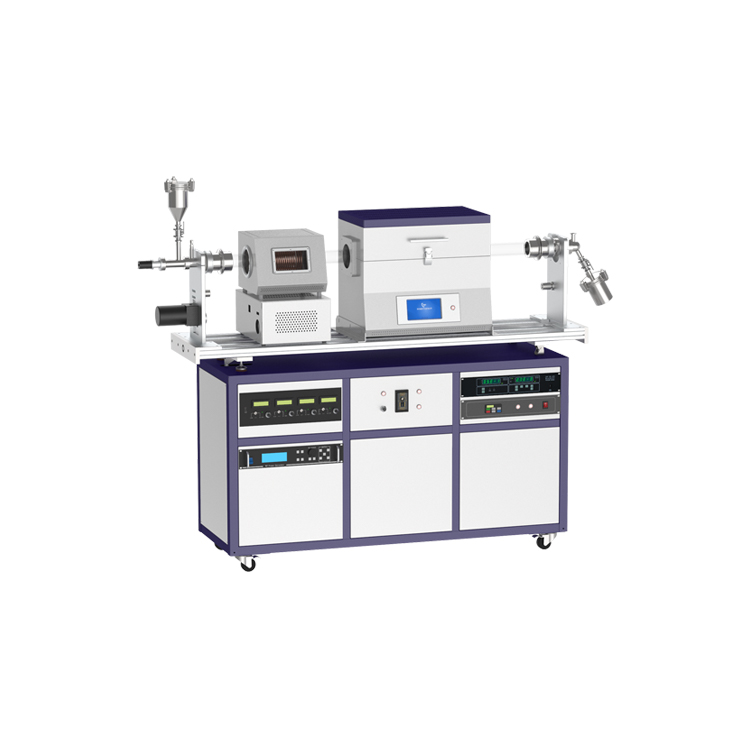

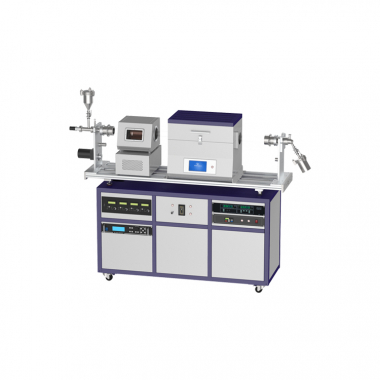

Данное оборудование представляет собой вращающуюся систему для приготовления графена с использованием плазмы. Оборудование состоит из механизма вращения и наклона, трубчатой печи с одной зоной нагрева, генератора плазмы, системы подачи газа с массовым расходомером и высоковакуумного молекулярного насоса.
Технические характеристики
Данное оборудование представляет собой вращающуюся систему для приготовления графена с использованием плазмы. Оборудование состоит из механизма вращения и наклона, трубчатой печи с одной зоной нагрева, генератора плазмы, системы подачи газа с массовым расходомером и высоковакуумного молекулярного насоса. По сравнению с другим оборудованием для приготовления графена, это оборудование может обеспечить более высокий фоновый вакуум, что может улучшить качество продукта; оно может использовать механизм вращения и наклона для обеспечения непрерывного производства и может обеспечить равномерное выращивание продуктов на поверхности образца частиц; генератор плазмы может значительно снизить температуру реакции и повысить эффективность реакции.
Технические параметры
|
Трубчатая печь с одной зоной нагрева |
Модель продукта |
CY-O1200-100IT |
|
|
Материал трубы печи |
Кварц высокой чистоты |
||
|
Диаметр трубы |
100 мм |
||
|
Длина трубы печи |
1500 мм |
||
|
Длина камеры печи |
440 мм |
||
|
Длина зоны нагрева |
400 мм |
||
|
Головка зоны постоянной температуры |
200 мм |
||
|
Рабочая температура |
0～1100℃ |
||
|
Точность контроля температуры |
±1℃ |
||
|
Режим контроля температуры |
30- или 50-сегментный программный контроль температуры |
||
|
Режим отображения |
HD полноцветный ЖК-сенсорный экран |
||
|
Способ герметизации |
вакуумный фланец из нержавеющей стали 304 |
||
|
Источник питания |
Переменный ток: 220 В 50/60 Гц |
||
|
Система радиочастотного вывода |
Диапазон мощности |
Регулируемая мощность 0 ~ 500 Вт |
|
|
рабочая частота |
13,56 МГц + 0,005% |
||
|
Режим работы |
Непрерывная производительность |
||
|
Согласованный режим импеданса |
Их можно подобрать, и свечение равномерно распределяется по всей трубе печи |
||
|
Стабильность мощности |
≤2 Вт |
||
|
Нормальная рабочая отраженная мощность |
≤3 Вт |
||
|
Усиленная отраженная мощность |
≤70 Вт |
||
|
Гармонический компонент |
≤-50dBc |
||
|
Общая эффективность |
≥70% |
||
|
Коэффициент мощности |
≥90% |
||
|
Напряжение питания / частота |
Однофазный переменный ток (187 В ~ 153 В) частотой 50/60 Гц |
||
|
Режим управления |
Внутренний контроль/аналоговый объем ПЛК/Связь по RS232/485 |
||
|
Настройки защиты питания |
Защита от перегрузки по постоянному току, защита усилителя мощности от перегрева, защита от отраженной мощности |
||
|
Способ охлаждения |
Принудительное воздушное охлаждение |
||
|
Зона накаливания |
В режиме Ar радиочастотный источник питания и змеевик взаимодействуют с источником накала, заполняя трубу печи |
||
|
Система подачи газа |
Расходомер |
Четырехканальный массовый расходомер |
|
|
Диапазон расхода |
Диапазон MFC1: 0 ~ 200 см, Диапазон MFC2: 0 ~ 200 см Диапазон MFC3: 0 ~ 500 см, Диапазон MFC4: 0 ~ 500 см Соответствует газам H2, CH4, N2, Ar. |
||
|
Точность измерения |
±1,5% F.S |
||
|
Повторяемость |
±0,2%FS |
||
|
Линейная точность |
±1%F.S. |
||
|
Время отклика |
≤4s |
||
|
Рабочее давление |
-0,15 МПа ~ 0,15 МПа |
||
|
Управление потоком |
Управление с сенсорным ЖК-экраном, цифровой дисплей, каждый газовый канал содержит игольчатый клапан для индивидуального управления. |
||
|
Входной интерфейс |
Она может быть соединена с трубой из нержавеющей стали с наружным диаметром 1/4 дюйма или 6 мм |
||
|
Выходной интерфейс |
Она может быть соединена с трубой из нержавеющей стали с наружным диаметром 1/4 дюйма или 6 мм |
||
|
Способ подключения |
Соединитель с двойным наконечником |
||
|
Рабочая температура |
5~45℃ |
||
|
Газовый премикс |
Оснащена устройством предварительного смешивания газа |
||
|
Вытяжная система |
Модель продукта |
CY-GZK103-A |
|
|
Молекулярный насос |
Турбомолекулярный насос |
||
|
Вспомогательный насос |
Двухступенчатый роторно-лопастной насос |
||
|
Скорость перекачки |
Молекулярный насос: 600Л /с |
Комплексная производительность откачки: 30 минут, может достигать вакуума: 5 × 10E-3Pa |
|
|
Роторно-лопастной насос: 1,1 л /с |
|||
|
Максимальный вакуум |
5 × 10E-4Pa |
||
|
Насосное отверстие |
KF40 |
||
|
Интерфейс выхлопа |
KF16 |
||
|
Измерение вакуума |
Составной вакуумметр |
||
|
Вращающееся и наклоняющее устройство |
Диапазон скоростей |
0-20 об/мин |
|
|
Угол наклона |
0-15° |
||
|
Система подачи и приема материала |
Автоматическая подача, автоматический сбор после наклона |
||
|
Модель |
Стоимость, доллары США |
|
CY-O1200-100IT |
По запросу |
