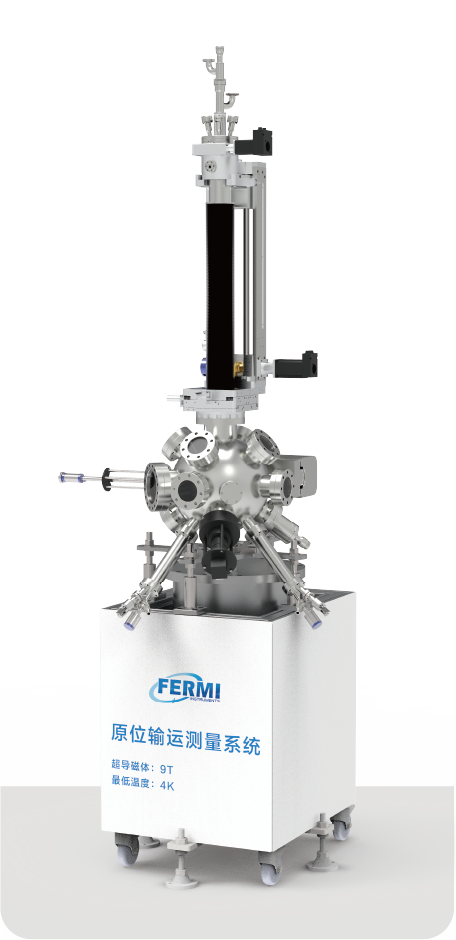

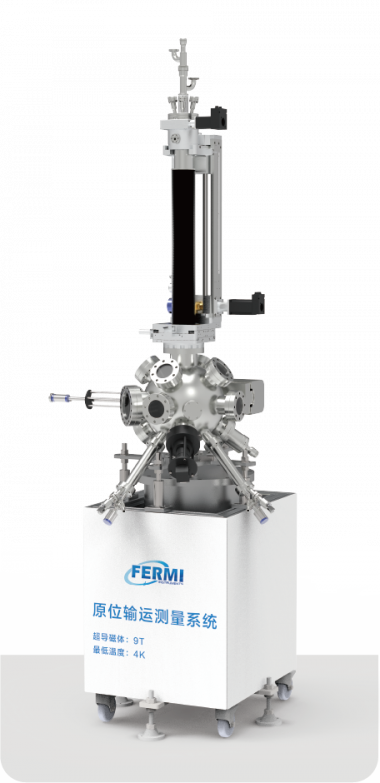

Система транспортных измерений TEMA-100

Технические характеристики

Система транспортных измерений TEMA-100, разработанная компанией Femyan Instruments, представляет собой систему ультравысокого вакуума, интегрирующую молекулярно-пучковую эпитаксию (MBE), напыление электродов, измерения транспорта микрообласти с четырьмя зондами (M4PP) и измерения взаимной индуктивности магнитной восприимчивости. Система оснащена функциями низкотемпературного охлаждения (4 K), сильного магнитного поля (9 Тл) и сверхвысокого вакуума (E-10 мбар), что позволяет осуществлять подготовку тонких плёнок и изучение физических свойств. Держатели зондов и взаимной индуктивности основаны на стандартном дизайне держателей флаговидного типа, обеспечивающем совместимость с другими приборами для анализа и тестирования. Измерения в микрообласти четырьмя зондами (M4PP) и взаимная индуктивность позволяют одновременно исследовать две основные характеристики сверхпроводников: нулевое сопротивление и полный диагамагнетизм.

Особенности:

• Модуль взаимной индуктивности для безразрушительного обнаружения антимагнитных сигналов и изучения сверхпроводникового перехода тонких плёнок;
• Модуль микрообласти с четырьмя зондами (M4PP) для электрических транспортных измерений тонкоплёночных образцов;
• Модуль напыления электродов для создания электродов, необходимых для транспортных измерений, прямо в вакуумной камере;
• Модуль низкотемпературного охлаждения и сильного магнитного поля;
• Пьезоэлектрическое управление для приближения держателей зондов или взаимной индуктивности к поверхности образца;
• Внешний оптический микроскоп для наблюдения в реальном времени.
